大金高COP吸顶式嵌入式空调室内机结构

　　做商用暖通项目的结构配合时，最常碰到的就是天花嵌入式空调内机的吊顶预留问题，很多刚入行的设计师容易只看设备样本上的标称尺寸，忽略安装边界的预留量，最后现场吊顶开洞、龙骨排布的时候频繁返工，这个模型还原的就是这类四面出风吸顶式空调内机的完整外形结构，能直接放到建筑暖通的整体装配模型里做干涉校验。这类设备主要用在大开间的商用场景，比如开放式办公区、商超卖场、餐饮门店的大厅、中小型会议室这类层高有限、没法做风管侧送的空间，相比壁挂式和柜式内机，吸顶嵌入式的安装方式不占用墙面和地面的使用面积，四面出风的结构能让送风气流覆盖更大的区域，减少空间内的送风死角，避免局部区域过冷或者过热的问题。从结构设计来看，这个内机的主体分为两个部分，

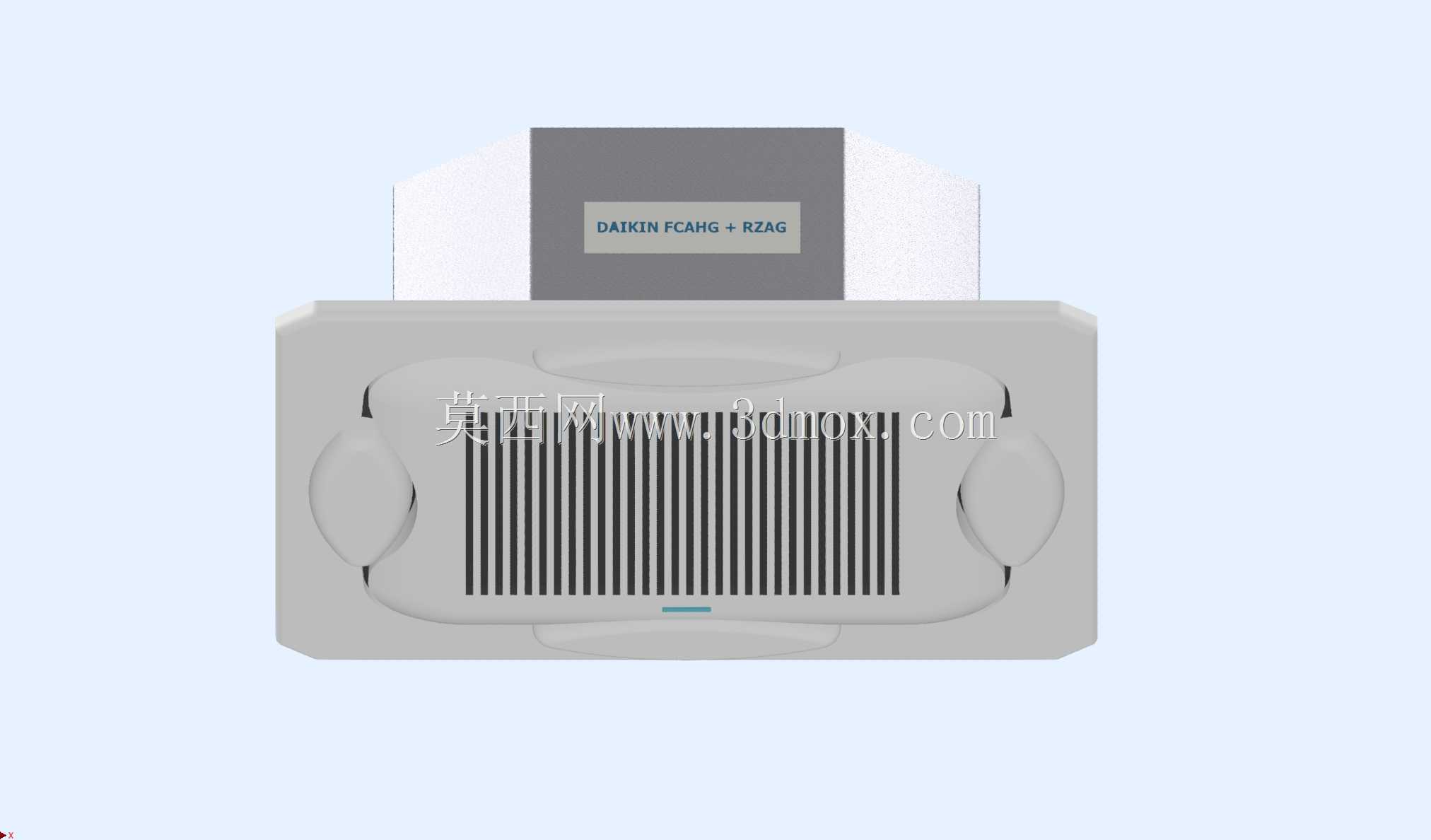

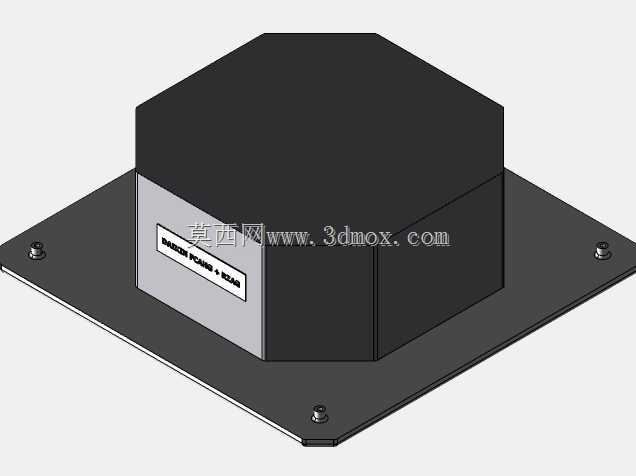

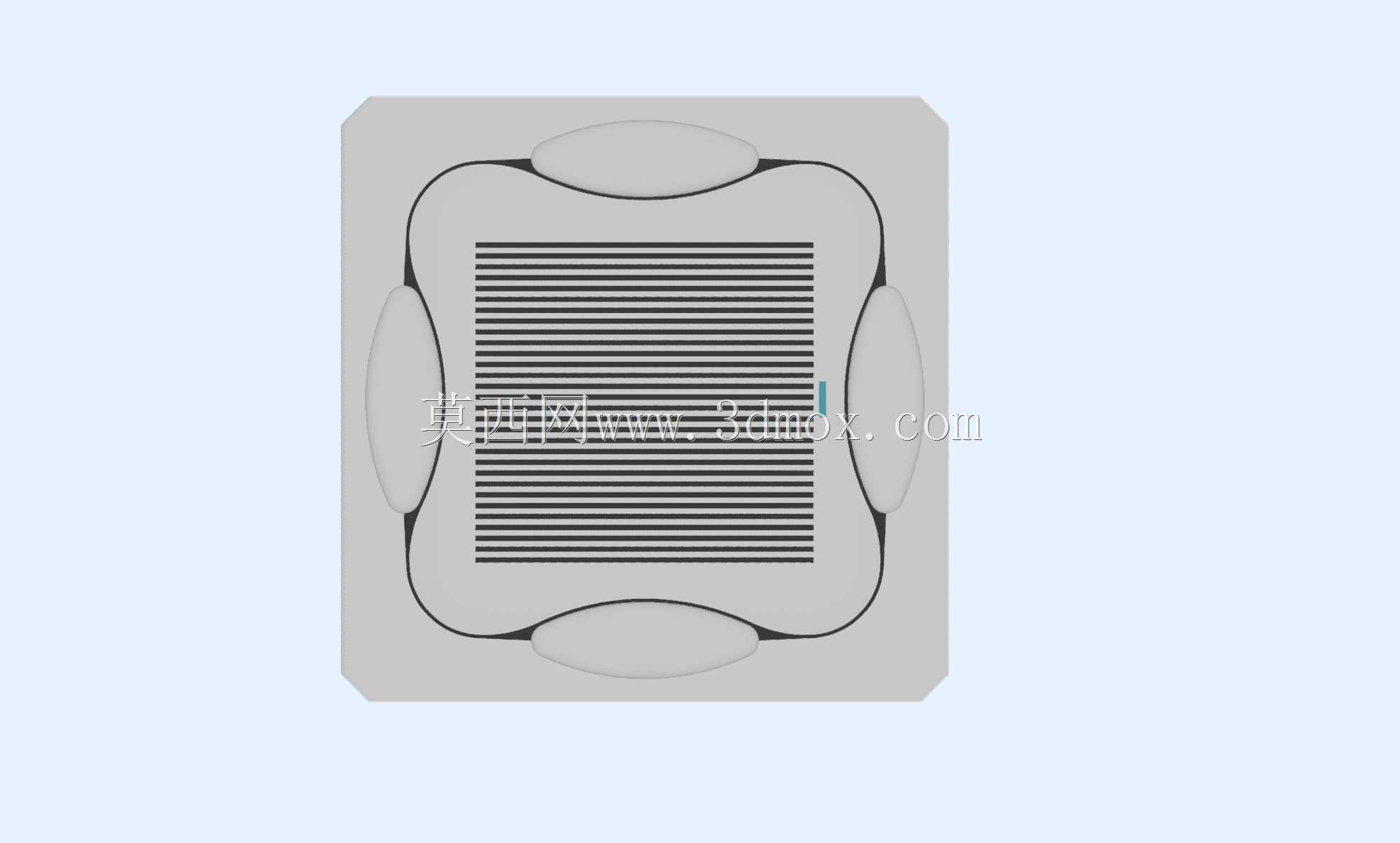

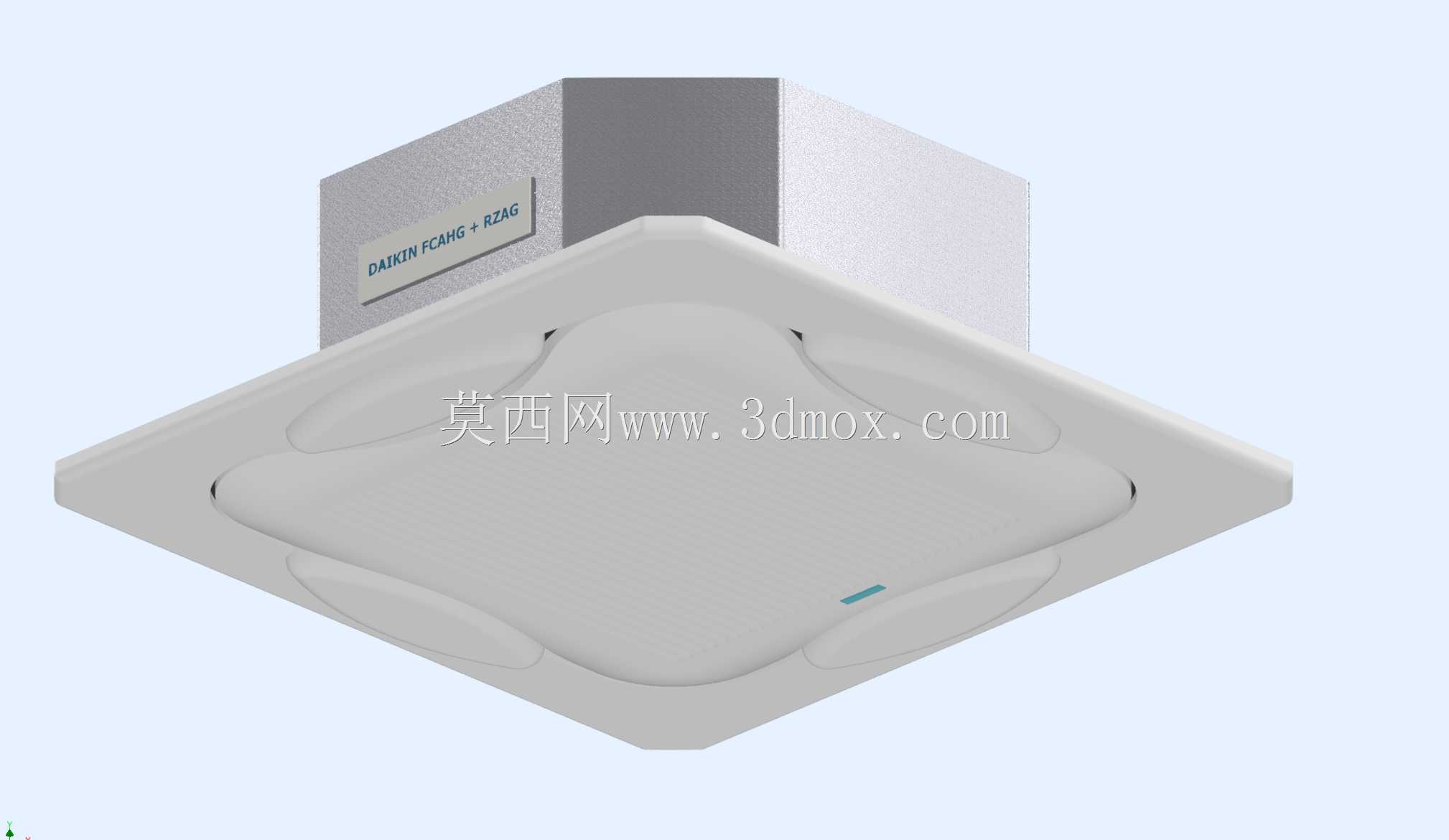

　　嵌入吊顶内部的是换热风机段，露在吊顶下方的是出风面板段，露在吊顶外的面板做了大弧度的导风边设计，四个方向的出风口顺着面板的弧度做了内凹处理，能让送出的气流顺着天花板形成贴附射流，避免冷风直接吹到人体造成不适感，面板中间的区域是回风口，集成了初效过滤网的安装位，日常维护的时候不需要拆整个面板，只需要打开中间的回风格栅就能更换滤网、清理接水盘，这个结构细节在建模的时候做了准确还原，能直观看到面板和内部机体的装配分界。尺寸方面，这个机型的外轮廓尺寸是288x840x840毫米，这里要注意，840x840是面板的外形尺寸，也就是吊顶下方可见部分的大小，而嵌入吊顶内部的机体段尺寸要比面板小一圈，做吊顶设计的时候不能直接按面板尺寸开洞，

　　要预留出安装调节的间隙，同时还要在机体上方预留足够的管线空间，包括冷媒管、冷凝水管、电源线的排布空间，尤其是冷凝水管需要找坡，要是吊顶内的净空高度不够，很容易出现冷凝水排水不畅、漏水泡顶的问题。很多设计师在做整体建模的时候，容易忽略设备和吊顶龙骨、周边灯具、消防喷淋头的位置干涉，这个模型的外形精度足够支撑这类干涉检查，比如面板的四个角的安装固定点位置，和吊顶龙骨的间距要求，出风方向和周边灯具、烟感的距离，都能通过装配模拟提前排查问题。从功能特性来说，这类高COP的机型在换热结构上做了优化，内部的换热器采用了多折式的结构，在有限的机体体积内增大了换热面积，配合低噪音的离心风机，在保证送风量的同时降低运行噪音，

　　适合对噪音有要求的办公场景。建模的时候对面板的曲面弧度做了准确还原，没有做生硬的直角过渡，和实际产品的外观质感保持一致，内部虽然没有做完全的细节拆解，但外轮廓的所有安装基准面、接口位置都做了准确定位，不管是做暖通系统的整体装配，还是做装修方案的效果配合，都能直接调用，不需要再反复核对样本尺寸调整模型。另外要注意，这类设备的安装需要考虑检修空间，在面板的一侧要预留足够的检修口位置，或者确保回风口的尺寸足够容纳检修操作，很多项目后期维护困难，就是前期建模的时候只放了设备模型，没考虑检修操作的空间需求，把周边的结构做的太满，最后维修的时候只能拆吊顶，造成不必要的损失。这个模型把设备的所有外凸结构都做了还原，包括侧面的冷媒管接口位置、冷凝水排水口的方位，在排布管线的时候能直接对接管路模型，不用再反复核对接口方向，减少管线建模的出错概率。对于做商用空间三维布局的设计师来说，这类准确的设备模型能大幅提升方案的落地性，避免前期设计和现场实际安装的尺寸偏差，尤其是多专业配合的时候，暖通、装修、消防、电气几个专业的模型整合在一起，准确的设备外形是避免专业间碰撞的基础。
