带离心泵V带传动的卫生水箱加注装置

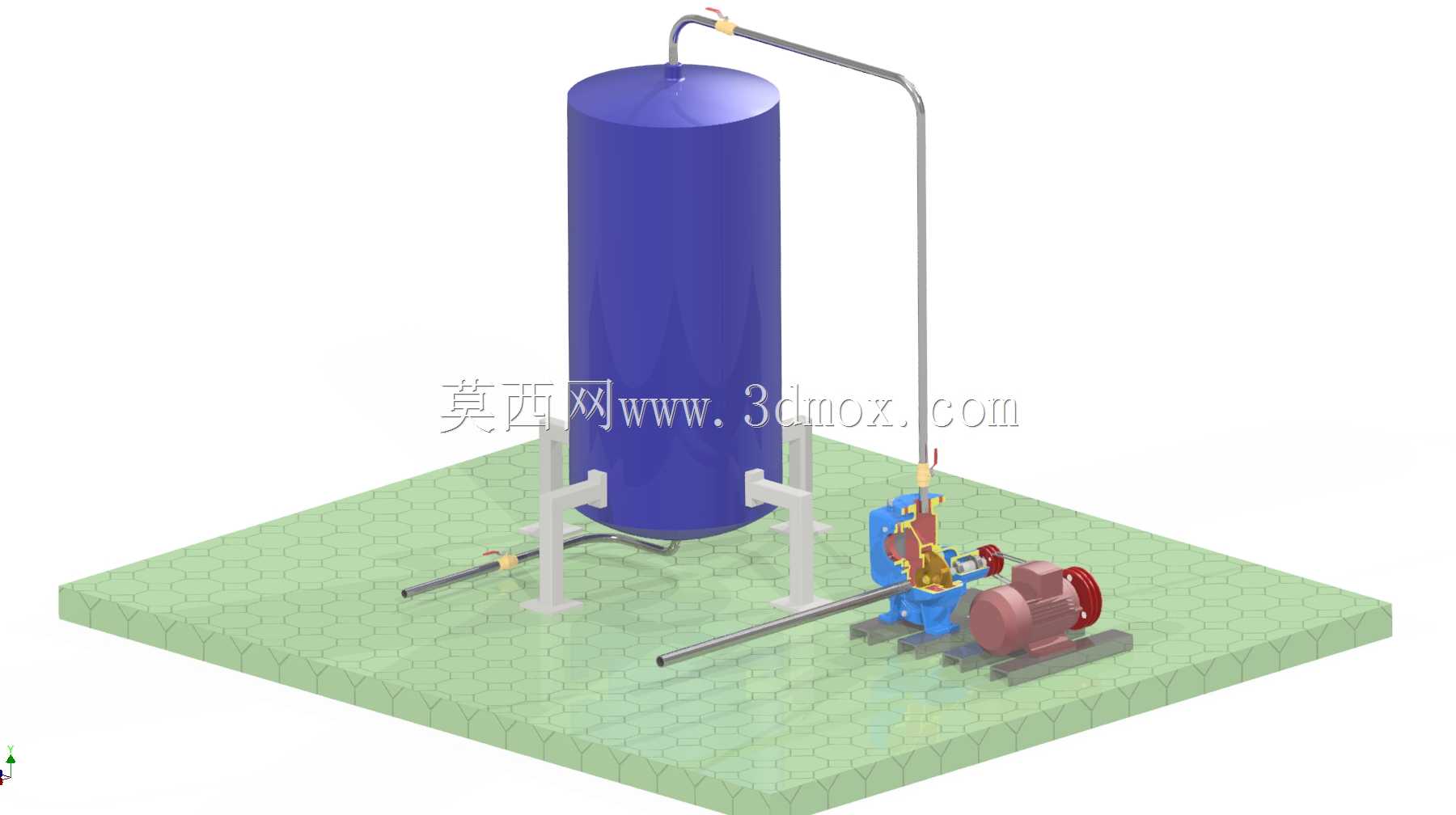

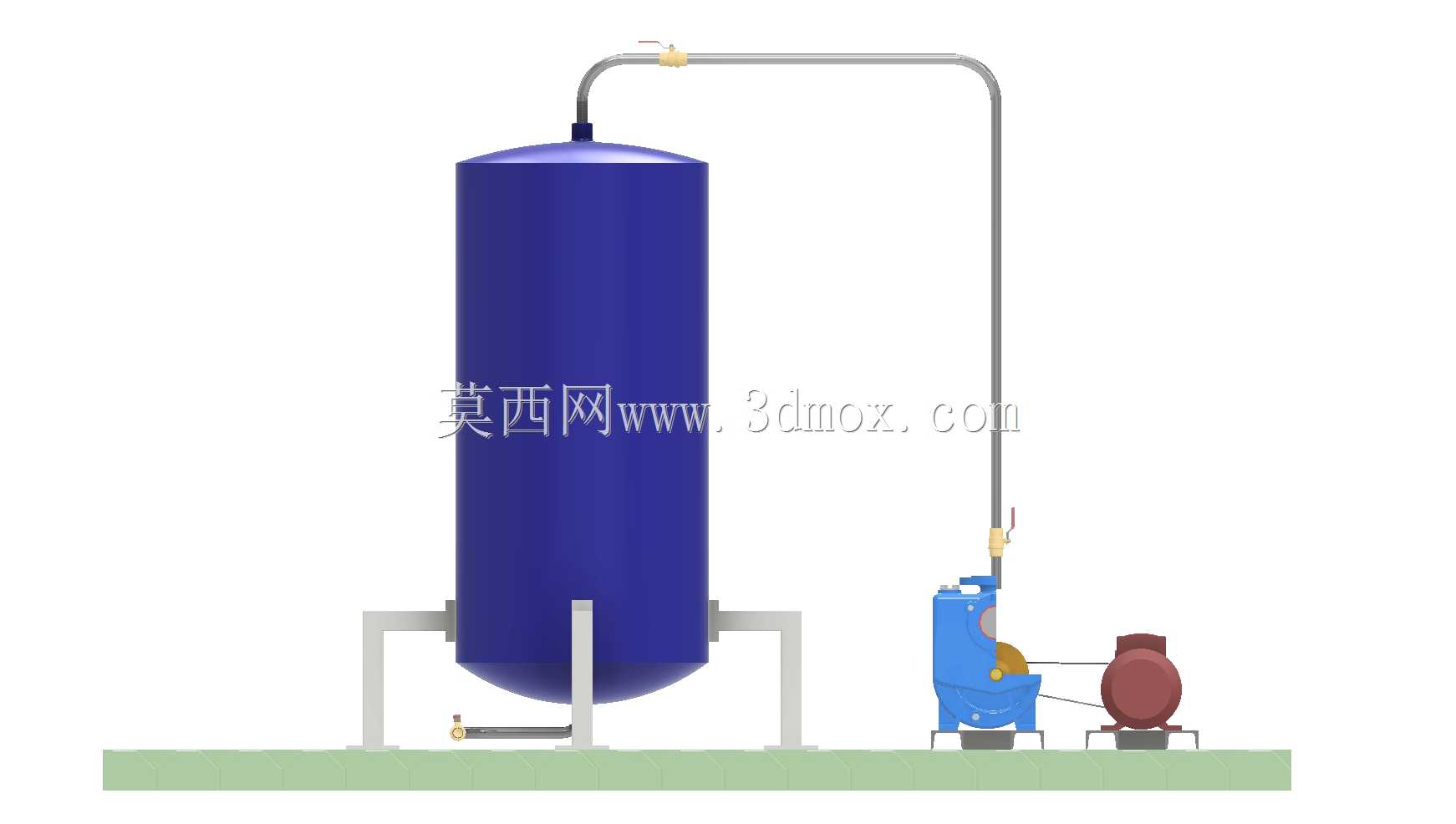

　　在食品加工、制药生产、洁净供水等对流体卫生等级有明确要求的生产场景中，卫生级流体储配与加注单元是保障生产介质合规输送的核心配套装置，这套带离心泵与V带传动交流电机的卫生水箱灌装系统，正是针对这类洁净流体输送需求完成的结构设计。整套装置的核心储液单元采用立式椭圆封头承压罐体结构，罐体底部通过三组支腿落地支撑，支腿与罐体连接处采用圆弧过渡焊接结构，避免卫生死角残留，罐体整体做内外镜面抛光处理，适配卫生级流体接触要求，罐体顶部设置排气与加注接口，底部设置排污与出液接口，所有接口均采用快装卫生级连接形式，方便日常拆卸清洗与消杀作业。

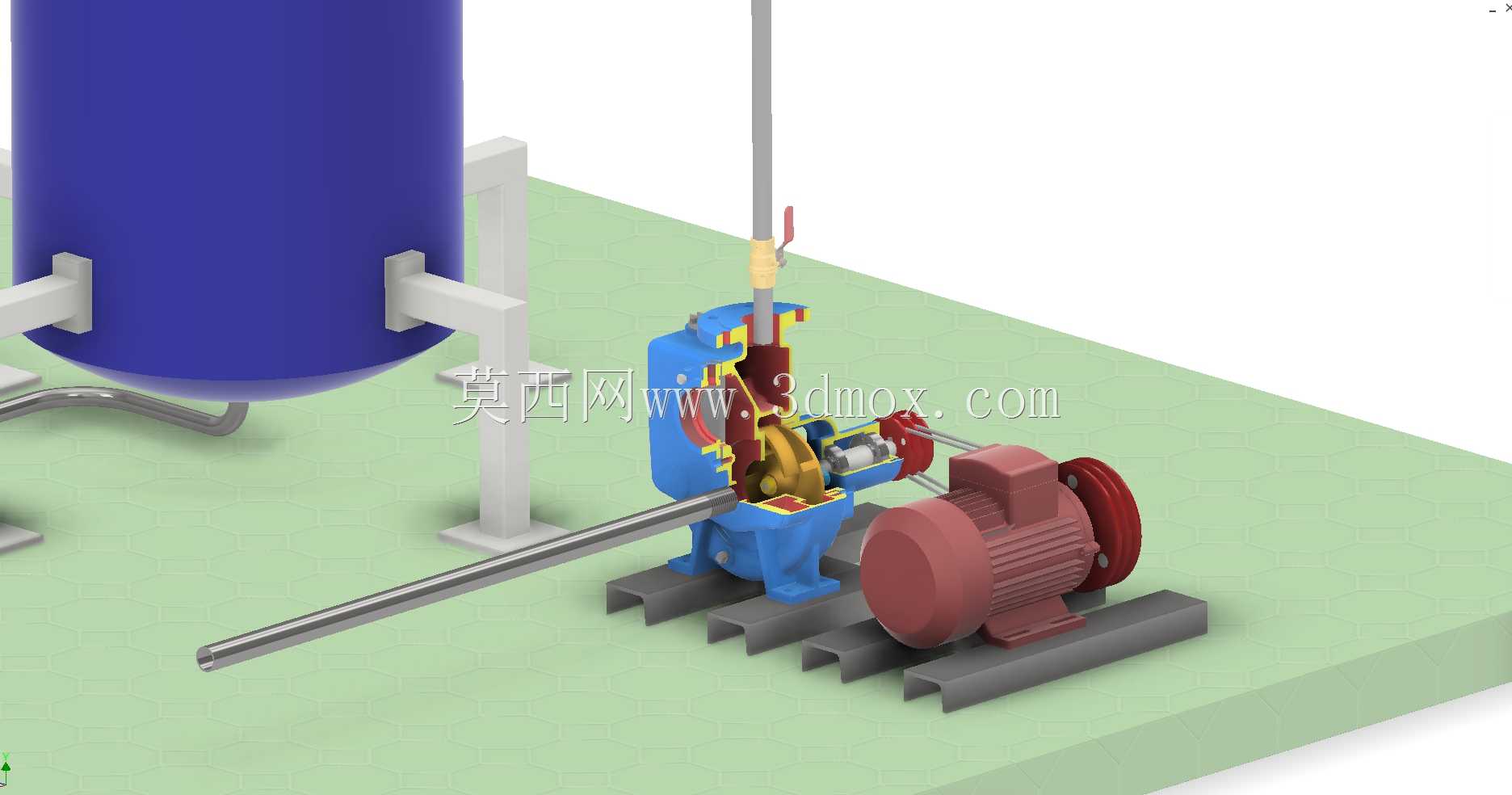

　　动力输送单元采用离心泵搭配交流异步电机的组合，动力传递通过V带轮组实现，这种传动形式一方面可以通过带轮直径匹配调整泵的实际运行转速，适配不同流量、扬程的输送需求，另一方面V带传动具备过载打滑的特性，能够在管路出现堵塞、泵体卡滞时保护电机与泵体结构不受硬性冲击损伤。离心泵的入口通过硬管与储水罐底部出液口连接，出口通过弯管组件延伸至加注工位，管路上配置有手动调节阀与流量检测元件，可根据实际加注需求调整输出流量，管路整体沿罐体侧面排布，通过管卡固定在罐体支腿延伸的支架上，避免管路悬空产生振动。

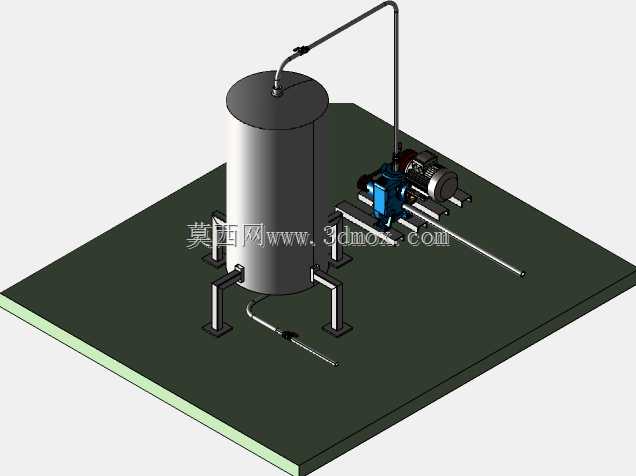

　　从安装边界来看，整套装置的落地占地面积控制在1.8米长、1.2米宽的矩形范围内，罐体总高度约2.6米，支腿底部预留150mm的离地间隙，方便地面清洁与排污管路接驳，安装时需要保证支腿所在地面水平度偏差不超过2mm/m，避免罐体倾斜导致液位检测失准、泵入口进气影响输送效率。离心泵与电机组件安装在罐体侧方的共用安装底座上，底座与地面通过膨胀螺栓固定，带轮组外侧需要加装安全防护罩，避免运行过程中异物卷入传动部位，电机接线端需要做防水处理，适配潮湿的卫生清洗作业环境。

　　设计过程中重点考量了卫生级场景的使用需求，所有与流体接触的部件均采用无死角的圆弧过渡结构，避免介质残留滋生细菌，罐体、管路、泵腔的内壁粗糙度控制在Ra0.8以下，满足CIP原位清洗的要求。同时整套装置的结构排布充分考虑了日常维护的便利性，泵体的密封件更换、V带的张紧调整、过滤器的拆洗都不需要移动主体罐体，单人即可完成常规维护作业。在功能实现上，这套系统既可以完成洁净水、卫生级药液等介质的定点加注作业，也可以作为生产环节的中间储液单元，为下游生产设备持续供应压力稳定的洁净流体，储水罐的有效容积根据配套生产节拍设计，能够缓冲上游供水波动，保证离心泵入口始终处于正压状态，避免气蚀现象影响泵的使用寿命。

　　实际选型应用时，可根据需要的加注流量、扬程参数匹配不同功率的电机与不同规格的离心泵，V带的型号也需要根据传递功率匹配，避免传动打滑或者带体过早疲劳损坏。管路设计时在泵的出口位置设置了止回结构，防止停机时管路内的介质倒流回储液罐，造成下次启动时泵体空转。整套装置的结构建模完全按照实际加工装配逻辑完成，各个部件的连接关系、安装间隙都符合实际工程要求，可直接用于结构参考、装配工艺验证以及配套管路的布局设计。
