双侧气动驱动可折叠作业台结构设计

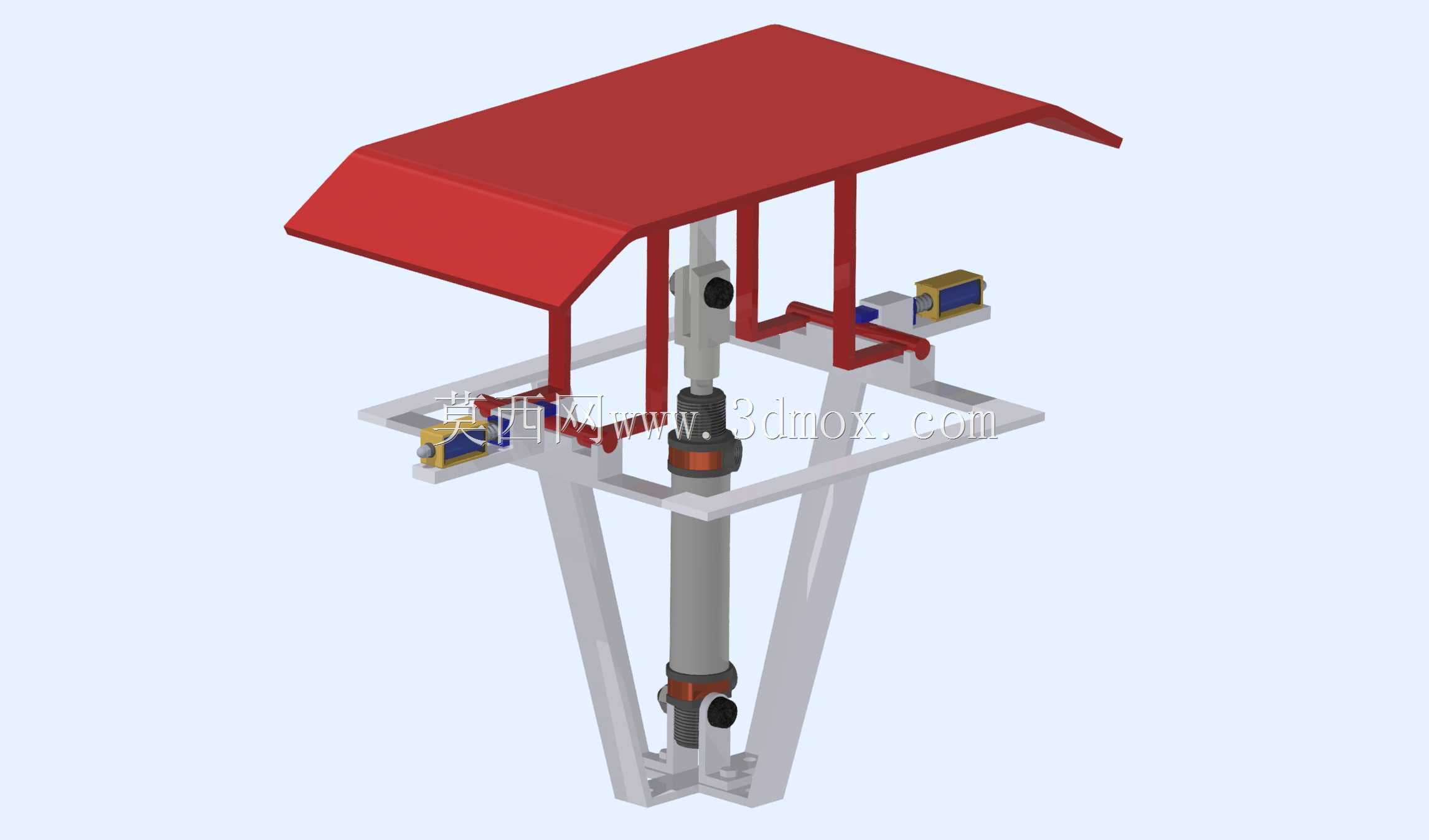

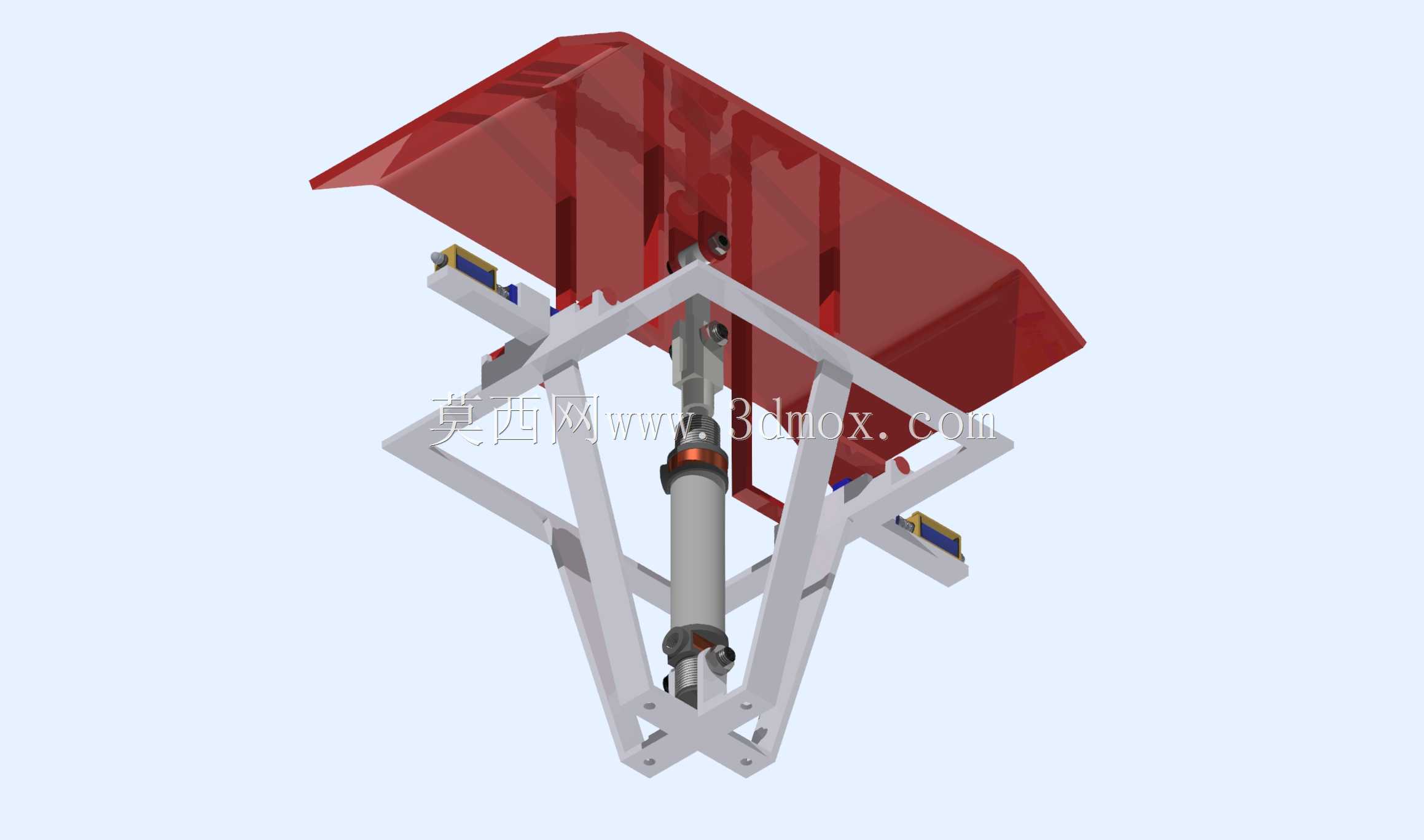

　　这款双侧可气动驱动的折叠作业台，核心适配空间受限的工位拓展场景，在小型装配流水线、移动式维修工作站、窄通道作业方舱这类需要临时拓展操作平面、非作业时段收回节省通行空间的场景中，能够完全替代传统固定式拓展台的功能，避免额外占用固定场地面积。整套机构的动力核心采用紧凑型拉力气缸，缸体垂直布置在台架中心立柱内部，避免外露结构在作业过程中被工件磕碰、被管线缠绕，气缸额定行程50mm，匹配双侧翻板的翻转角度需求，不会出现动力行程冗余导致的机构过位，也不会因为行程不足造成翻板无法完全展平锁止。

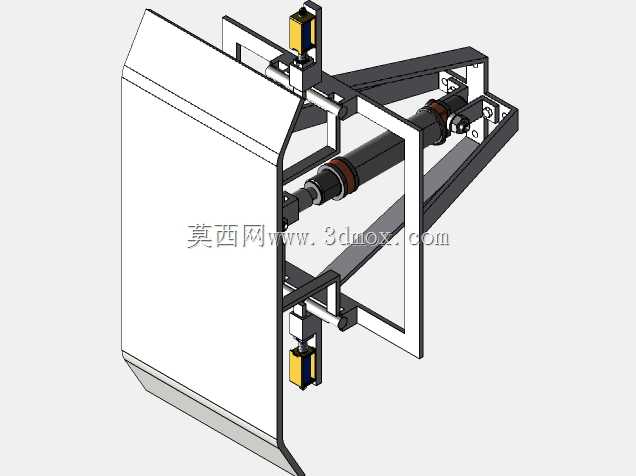

　　翻板的锁止环节没有采用传统的机械插销或者卡扣结构，而是搭配了两个线性电磁执行器来完成锁止动作，执行器行程设置为10mm，供电规格为12V直流，单执行器额定工作电流1A，响应速度快，不需要操作人员手动插拔锁止件，只要触发气动控制回路的换向阀，电磁执行器会先完成解锁动作，再触发气缸动作带动翻板折叠，整个动作逻辑通过简单的电气回路互锁即可实现，不会出现气缸动作时锁止销未收回导致的机构卡滞、零件顶弯问题。台架的主体支撑采用三角式焊接框架结构，框架采用标准金属型材焊接成型，底部预留了四个安装固定孔位，可以直接通过膨胀螺栓固定在地面，也可以通过螺栓连接在移动工作站的底盘上，安装边界的孔位间距适配主流的移动设备底盘安装尺寸，不需要额外做转接板即可完成装配。

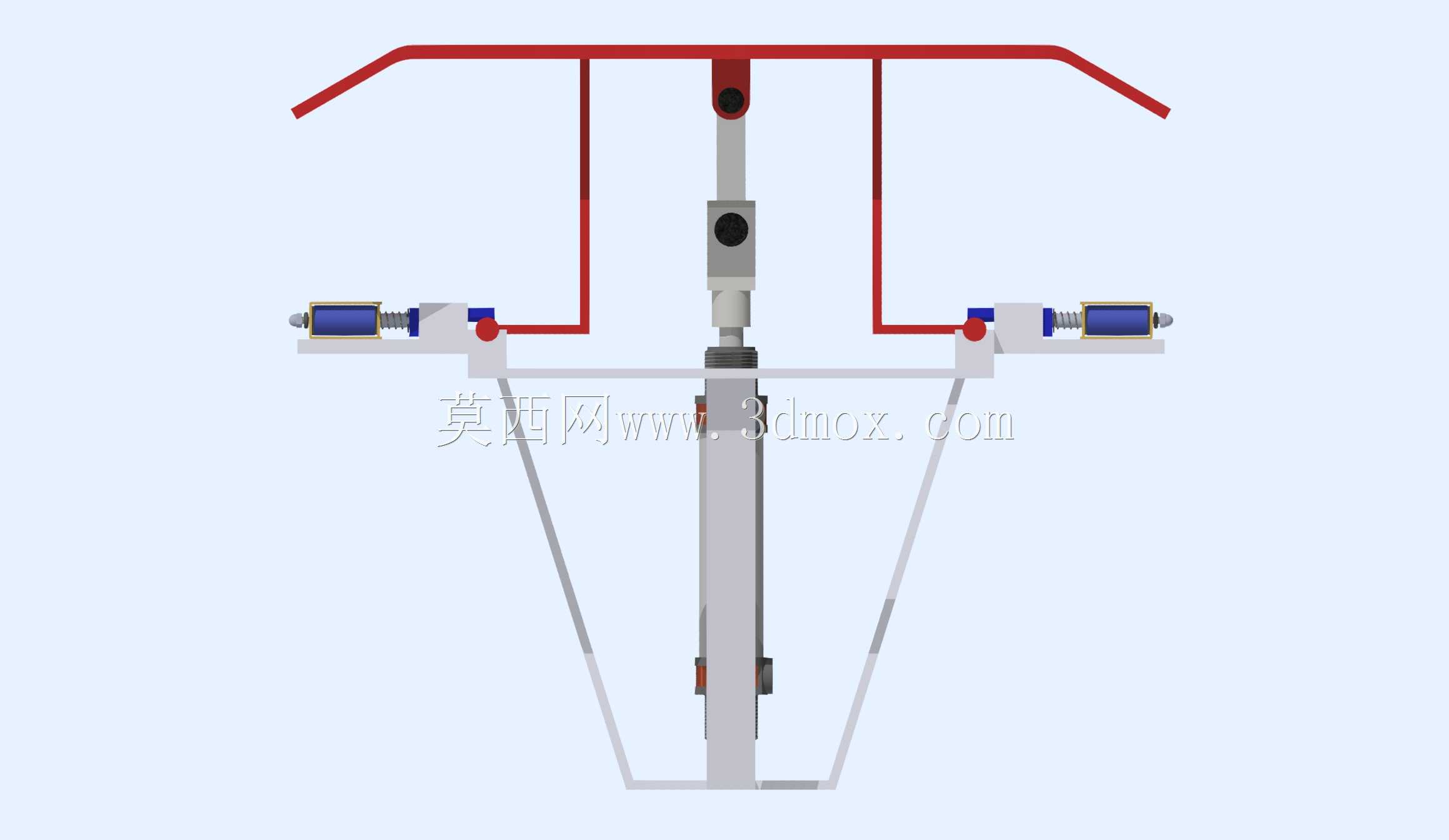

　　翻板展开后两侧的操作平面和中心固定台处于同一水平面，平面度公差控制在1mm以内，能够满足轻型零件装配、小型工件临时放置、工具摆放的承重需求，单侧板的额定承重不低于20kg，完全覆盖常规手工装配作业的载荷要求。翻板的边缘做了向下弯折的翻边结构，一方面提升薄板本身的结构刚度，避免长期承重出现板面下弯变形，另一方面可以防止放置在台面上的小零件、工具从侧边滑落。整套机构的气动管路全部沿支撑框架的型材内腔布置，电气线路同样做了隐藏式走线，外部没有裸露的管线，既提升了整体外观的整洁度，也避免作业过程中管线被勾挂导致的漏气、线路破损问题。

　　在设计过程中，首先核算了翻板翻转的力矩需求，选定对应拉力规格的气缸，确保在0.5MPa的常规工厂供气压力下，气缸输出拉力足够带动翻板完成平稳翻转，不会出现动作卡顿、速度不均的问题；其次对电磁锁止销的插入位置做了强度校核，锁止销插入翻板连接座的深度不小于8mm，在翻板满负载的情况下，锁止销承受的剪切应力远低于材料许用应力，不会出现锁止销断裂导致翻板突然下坠的安全隐患。中心立柱和底部三角支撑的连接位置做了加强筋焊接处理，避免长期承受偏载导致立柱和底座连接位置开焊变形。整套机构没有复杂的定制加工零件，大部分结构件都可以采用标准型材切割、折弯、焊接完成，气缸和电磁执行器都采用市面通用的标准型号，后期维护更换配件不需要单独定制，能够有效降低生产和后期运维成本。非作业状态下两侧翻板向上折叠收起后，整套设备的横向占用宽度仅为展开状态的三分之一，能够留出足够的人员通行或者设备转运空间，特别适合在空间紧凑的作业场景下使用，比如车载维修方舱内的作业台、小型生产线旁的临时检验台、仓储区域的临时打包台这类场景，都可以直接适配安装。
