带吸盘末端的ABB工业机器人教学演示结构

　　这套带吸盘末端执行器的工业机器人结构，核心面向自动化教学场景搭建，还原了工业现场小型六轴机械臂配合真空吸盘完成平面物料拾取转运的典型工位布局。从实际应用场景来看，这类配置常见于电子行业轻薄工件上下料、包装线盒体分拣、教学实训平台的路径示教演示环节，相比夹爪式末端，吸盘对表面平整的硬质、软质薄型物料适配性更强，不会在工件表面留下夹取压痕，适合处理印刷品、塑料包装盒、小型片状零部件这类不适合刚性夹持的对象。

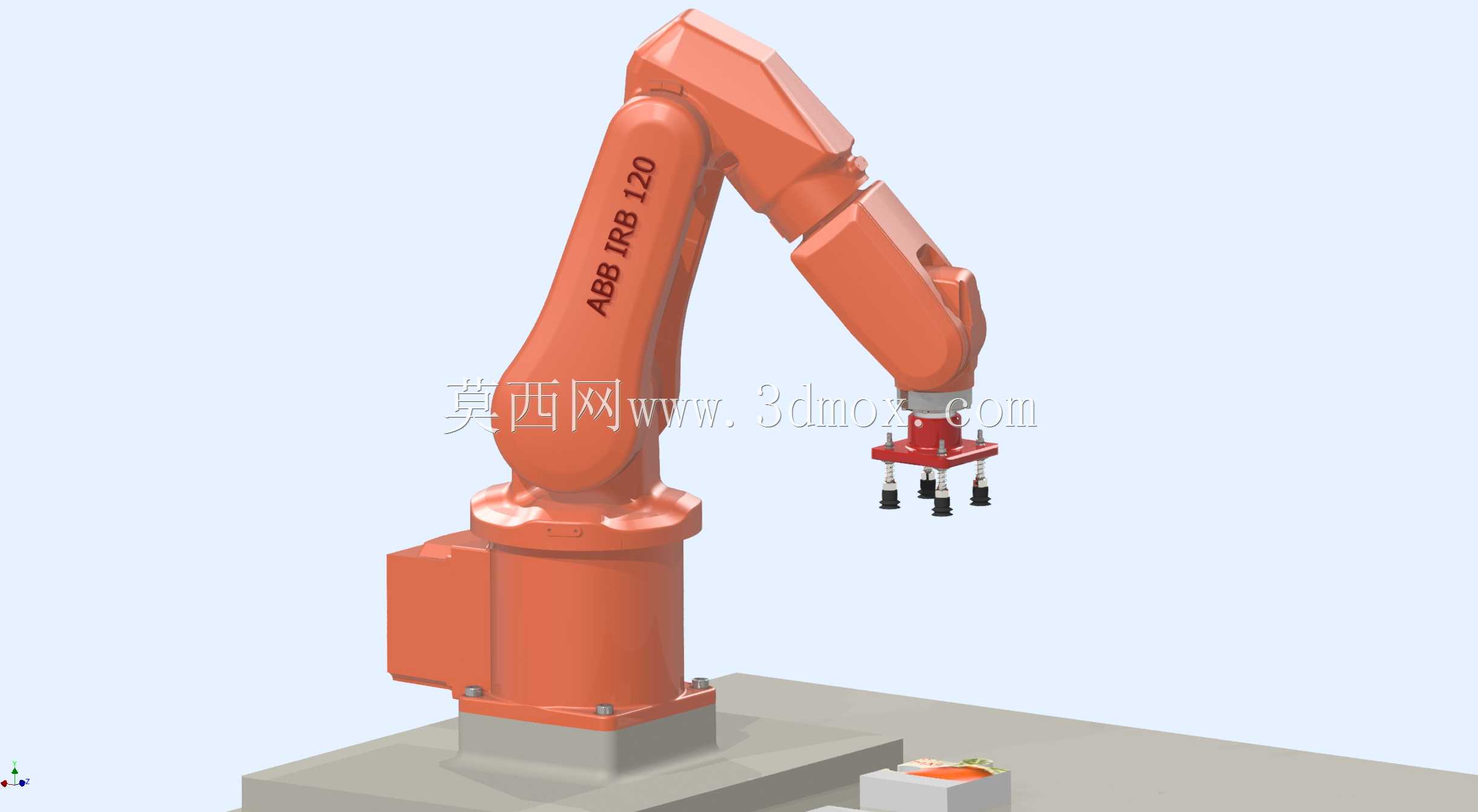

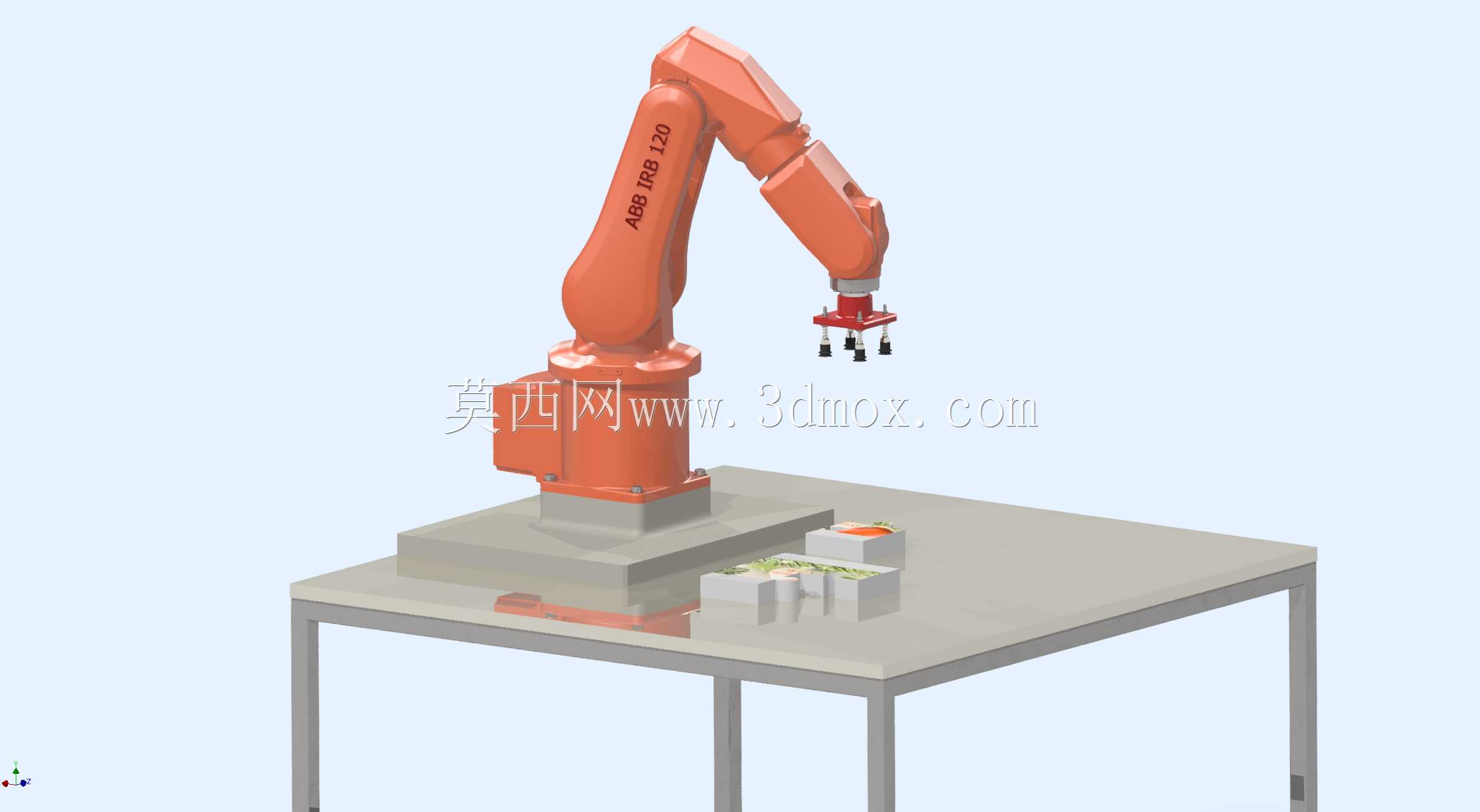

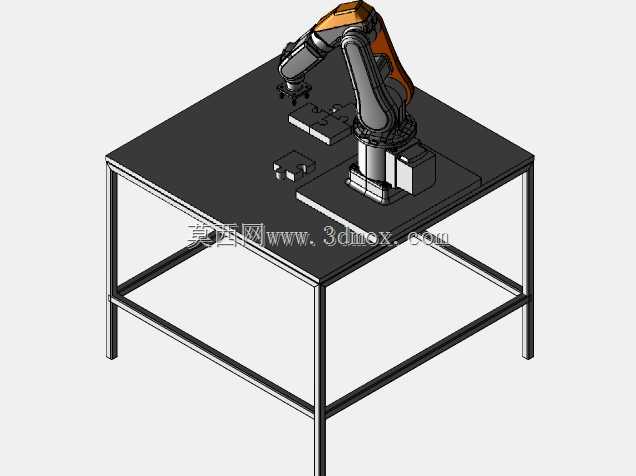

　　从设备功能特性上看，机械臂本体采用六轴串联关节构型，关节处的传动结构预留了伺服电机与谐波减速器的安装空间，腕部末端的法兰盘直接集成真空吸盘组，三组吸盘呈等边三角形布置，保证拾取物料时的受力均匀，避免单侧吸附力不足导致物料掉落。配套的工作台采用方钢焊接框架搭配加厚台面板，台面板表面预留了T型槽安装位，既可以固定机器人底座，也能根据实训需求加装物料定位块、输送线模块、视觉检测组件，拓展不同的演示工况。

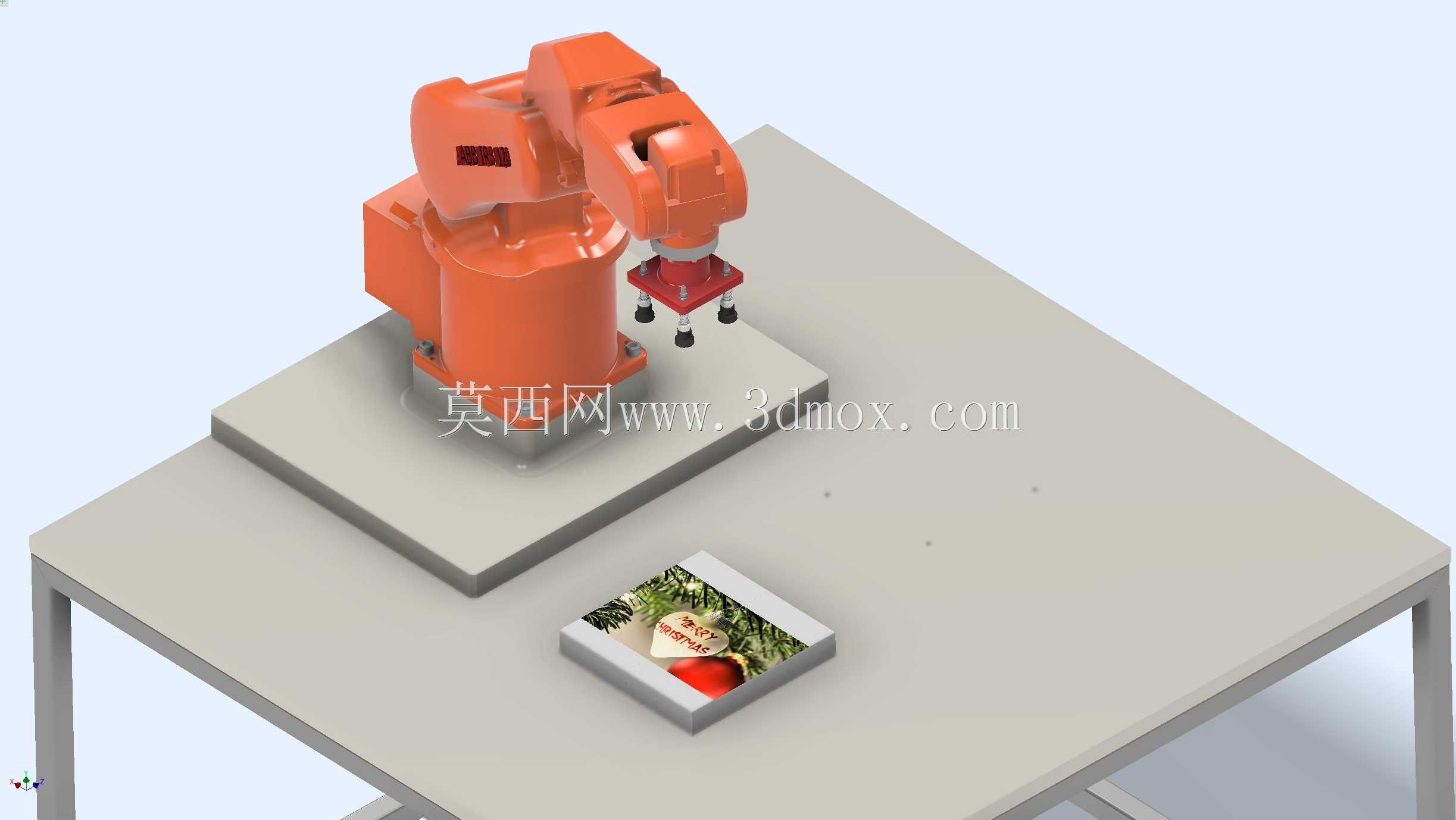

　　设计思路上优先考虑教学场景的易用性与安全性，机械臂的运动范围做了合理限制，底座安装孔位采用行业通用的安装尺寸，方便和市面上主流的实训台架适配，吸盘的气路走线沿着机械臂小臂内侧的线槽布置，避免关节运动时拉扯气管，同时预留了电磁阀的安装位置，使用者可以直接对接气动回路完成真空吸附的控制逻辑调试。台面上放置的盒体物料作为拾取对象，其尺寸和重量匹配该型号机械臂的额定负载，保证演示过程中机械臂运行在额定参数范围内，不会出现过载抖动的问题。

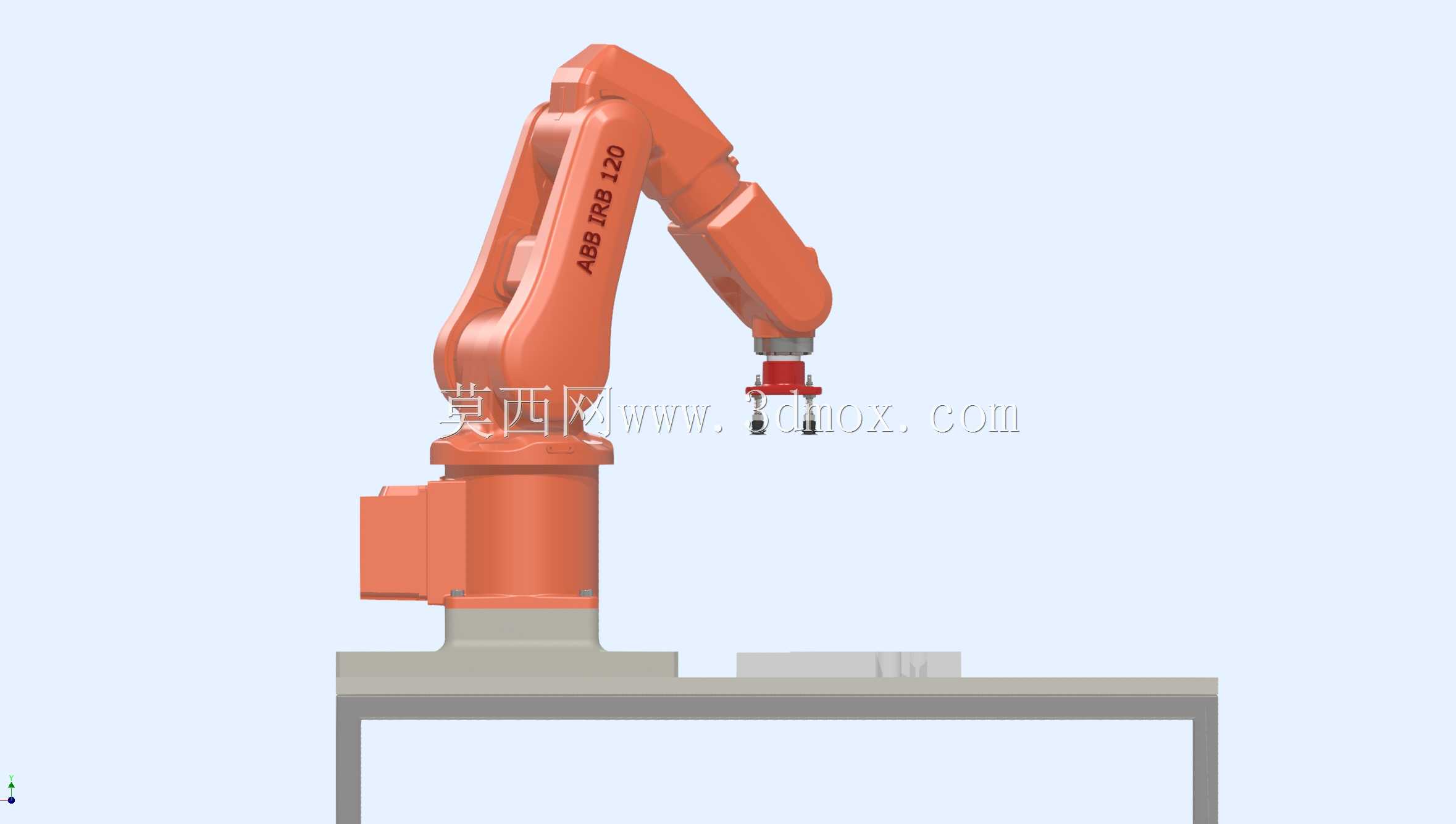

　　外形尺寸与安装边界方面，机械臂本体的底座安装轮廓控制在400mm见方以内，工作台整体高度符合人体站立操作的实训高度，台面板边缘做了倒角处理，避免实训过程中磕碰受伤。机械臂的最大伸展半径覆盖台面上的物料放置区与预留的卸料位，不需要额外调整工作台尺寸就能完成从取料到放料的全路径演示，底座的固定螺栓采用内六角圆柱头螺钉，安装时不需要特殊工具，普通内六角扳手就能完成紧固，方便教学场景下的拆装与重组。

　　从结构细节来看，吸盘的安装支架采用可调式设计，可以根据物料尺寸调整三个吸盘的间距，适配不同大小的盒体、片状物料，腕部法兰和吸盘支架之间加装了缓冲弹簧，当机械臂下行接触物料时，弹簧可以提供一定的压缩行程，避免刚性碰撞损坏吸盘或者工件。机械臂的大臂、小臂外壳采用流线型设计，既可以保护内部的传动与走线，也能减少运动过程中的风阻，让关节运行更平稳，关节处的密封结构预留了润滑脂注入口，方便长期使用后的维护保养。

　　这类结构在教学应用中，能够让学习者直观掌握六轴机器人的运动学原理、真空吸附回路的搭建逻辑、点位示教与路径规划的基本方法，台架的模块化设计也支持后续拓展更多工业场景的模拟，比如加装传送带模拟流水线分拣、加装视觉相机模拟无序抓取，整套结构的安装公差控制在合理范围内，既保证机械臂运动时的精度，也降低了加工与装配的难度，适合教学设备的批量制作与实训场景的频繁拆装使用。
