FANUC SCARA SR-6iA拾取放置工作站

　　在3C电子、小型五金件、医药包装等轻工制造产线里，这类水平多关节SCARA设备的拾取放置工位是整线节拍提升的核心节点，不同于六轴关节机器人的大活动范围与多姿态适配特性，SCARA结构天生针对平面域内的快速往复动作优化，在垂直方向仅保留单轴升降与末端旋转自由度，刚好匹配小件物料从供料位到工装位、或者从输送线到料盘的转运需求，动作路径短、惯量控制难度低，单循环节拍可以压到0.4秒以内，是小零件高速分拣、装配、上下料场景的首选执行单元。

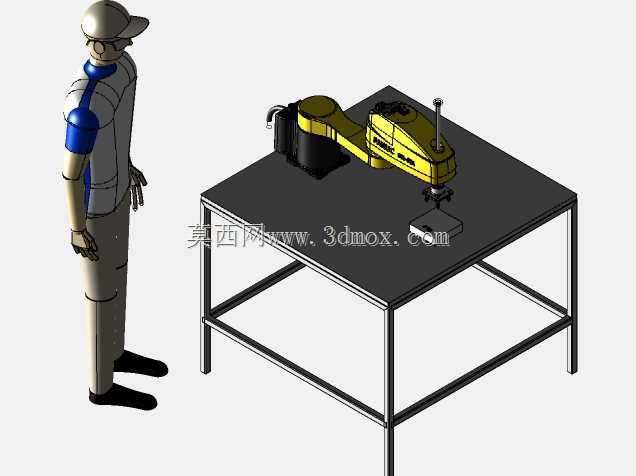

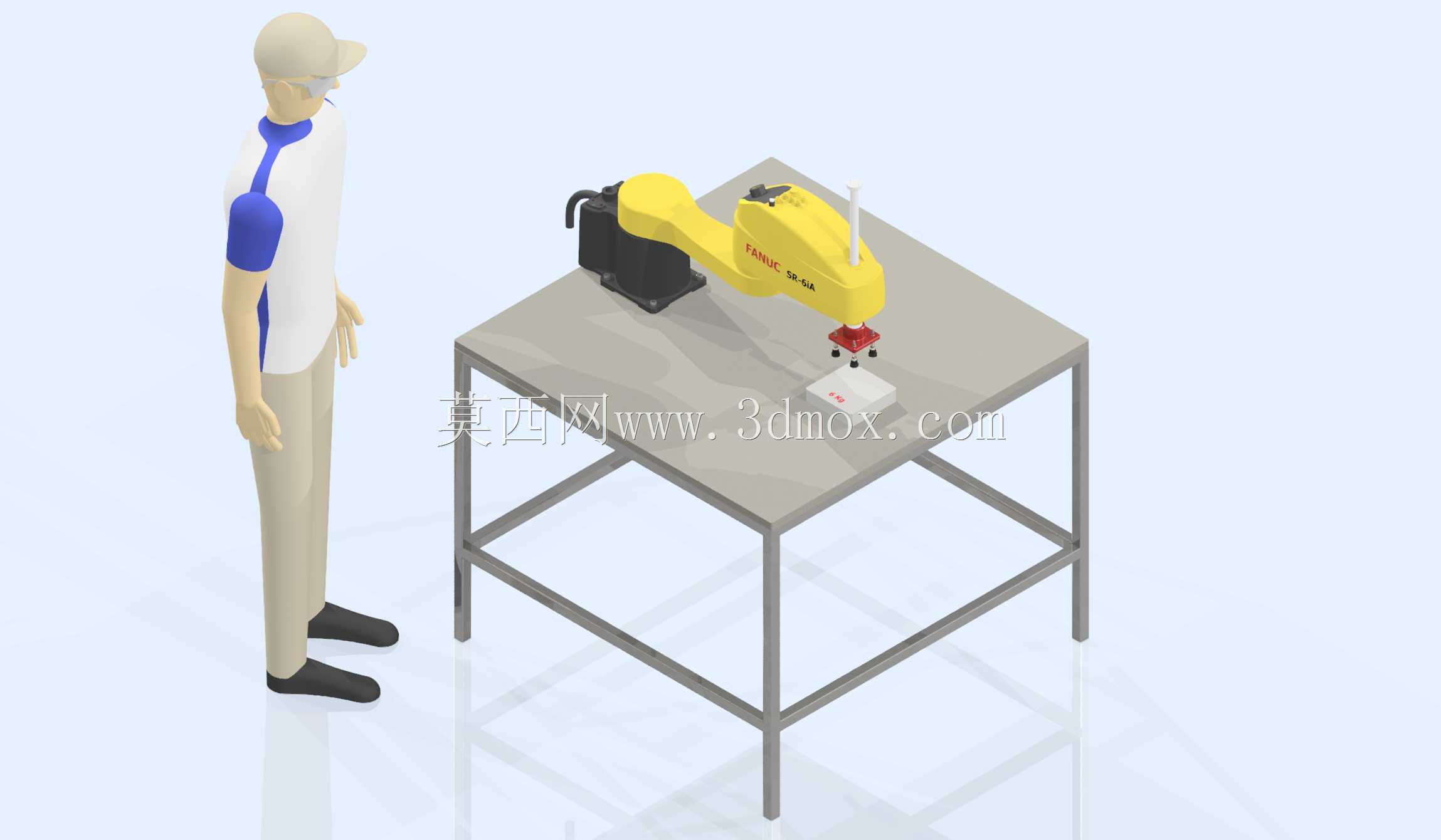

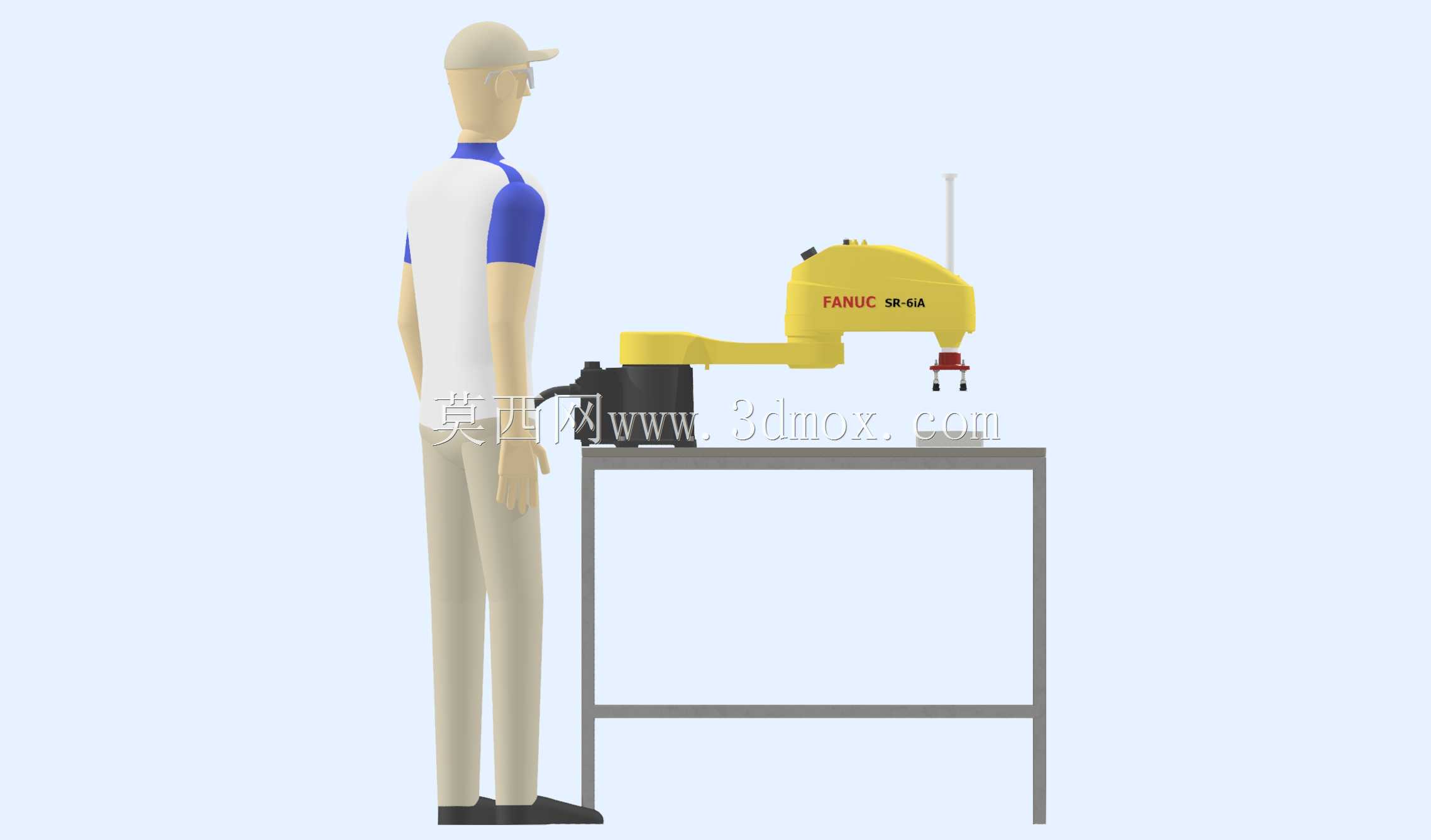

　　这套工作站的布局逻辑完全贴合现场实际安装边界，设备主体的SCARA本体固定在标准铝型材工作台的台面上，工作台采用4040系列工业铝型材拼接框架，台面铺设防静电高密度板，整体高度匹配人工站立操作的 ergonomic 尺寸，台面上预留的安装孔位完全对应FANUC SR-6iA本体的底座安装螺孔分布，不需要额外做转接板就能完成固定，工作台下层预留的空间可以放置机器人控制器、IO模块、气源处理三联件等附属组件，不会额外占用产线的横向安装空间，整站的横向占地宽度控制在1.2米以内，纵向深度不超过0.8米，完全适配现有老旧产线的工位改造需求，不需要大规模调整原有产线的布局就能直接嵌入。

　　从结构设计的细节来看，这款SCARA的大臂与小臂采用铸铝薄壁壳体结构，在保证关节刚性的前提下尽可能降低运动部件的自重，关节处的谐波减速器安装位做了加强筋处理，抵消高速启停时的反向冲击载荷，末端执行器采用真空吸盘组合结构，针对扁平类小件物料拾取做了适配，吸盘的安装支架预留了多组调节孔位，可以根据物料的尺寸、重量调整吸盘的间距与安装高度，末端旋转轴的重复定位精度控制在±0.01mm级别，完全满足电子元件装配、精密小件摆盘的精度要求。

　　工作站的动作逻辑完全贴合实际生产流程，供料位放置在机器人小臂的最优运动半径区间内，避免大臂过度伸展带来的刚性衰减，放置位紧邻供料位布置，两个工位的高度差控制在100mm以内，减少Z轴的升降行程，进一步压缩单循环的动作时间。机器人的运动路径做了圆弧过渡优化，在两个工位之间的移动路径不会出现直角拐点，减少关节处的速度突变，既可以降低运动过程中的振动，也能延长关节减速器的使用寿命。

　　在安全防护的设计细节上，工作台的边缘预留了安全光栅的安装槽位，可根据产线的安全等级要求加装对射式安全光栅，当操作人员的肢体进入工作站的工作范围时，机器人会自动触发减速或者停机信号，避免人机协同作业时的碰撞风险。气源管路与信号线缆全部走铝型材框架的内置线槽，不会外露在工作台表面，既避免线缆被运动部件剐蹭，也让整站的外观更整洁，后期维护时不需要拆解大量外覆盖件就能排查线路故障。

　　不同于通用型机器人工作站的冗余设计，这套拾取放置工位完全针对小负载高速转运场景做了定向优化，没有多余的结构部件，所有安装尺寸、关节行程、负载参数都匹配SR-6iA这款机型的额定参数，最大6kg的末端负载可以覆盖绝大多数轻工行业的小件物料搬运需求，400mm的臂展范围刚好覆盖单工作台面上的2-3个操作工位，不会出现臂展浪费或者作业半径不足的问题。在建模过程中，所有配合面的公差都按照实际装配要求做了预留，机器人底座与工作台台面的安装面平面度公差设定为0.1mm/m，保证机器人安装后的水平度符合设备调试要求，关节处的转动副完全还原真实设备的运动限位，大臂的左右旋转角度、小臂的折叠角度、Z轴的升降行程都和真机参数完全一致，在做运动仿真时可以直接模拟真实的动作路径，不会出现超程碰撞的问题。

　　对于做产线方案设计、工作站布局的工程师来说，这套模型可以直接导入到产线整体装配文件中，用来验证工位布局的合理性、动作路径的干涉情况，不需要再从零开始搭建机器人本体与工作台的模型，能大幅缩短方案设计阶段的建模时间，模型的外形细节、安装接口都和真实设备保持一致，做方案汇报时的展示效果也更贴近实际落地的状态，不会出现模型与真机尺寸不符导致的方案返工问题。
