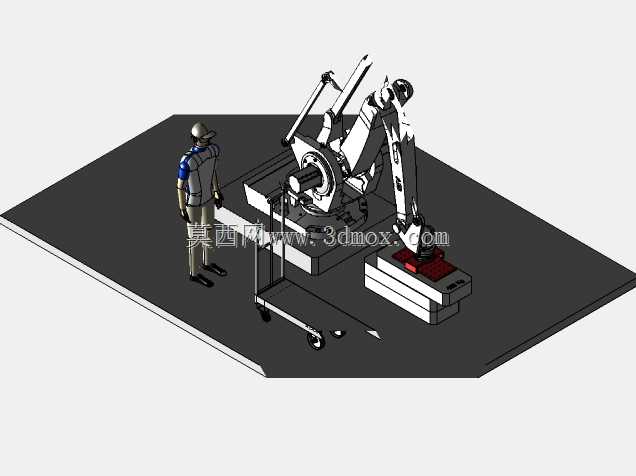

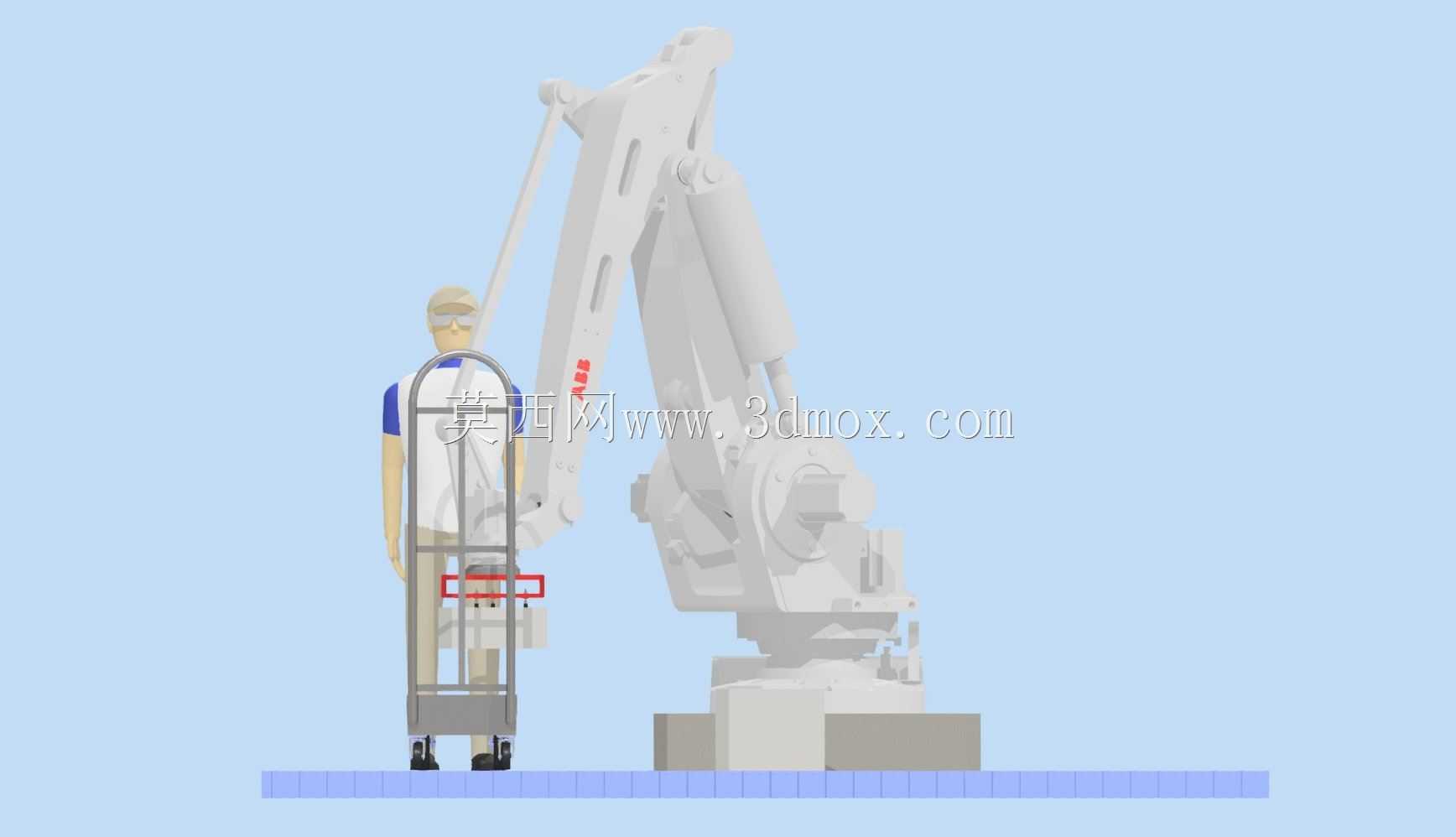

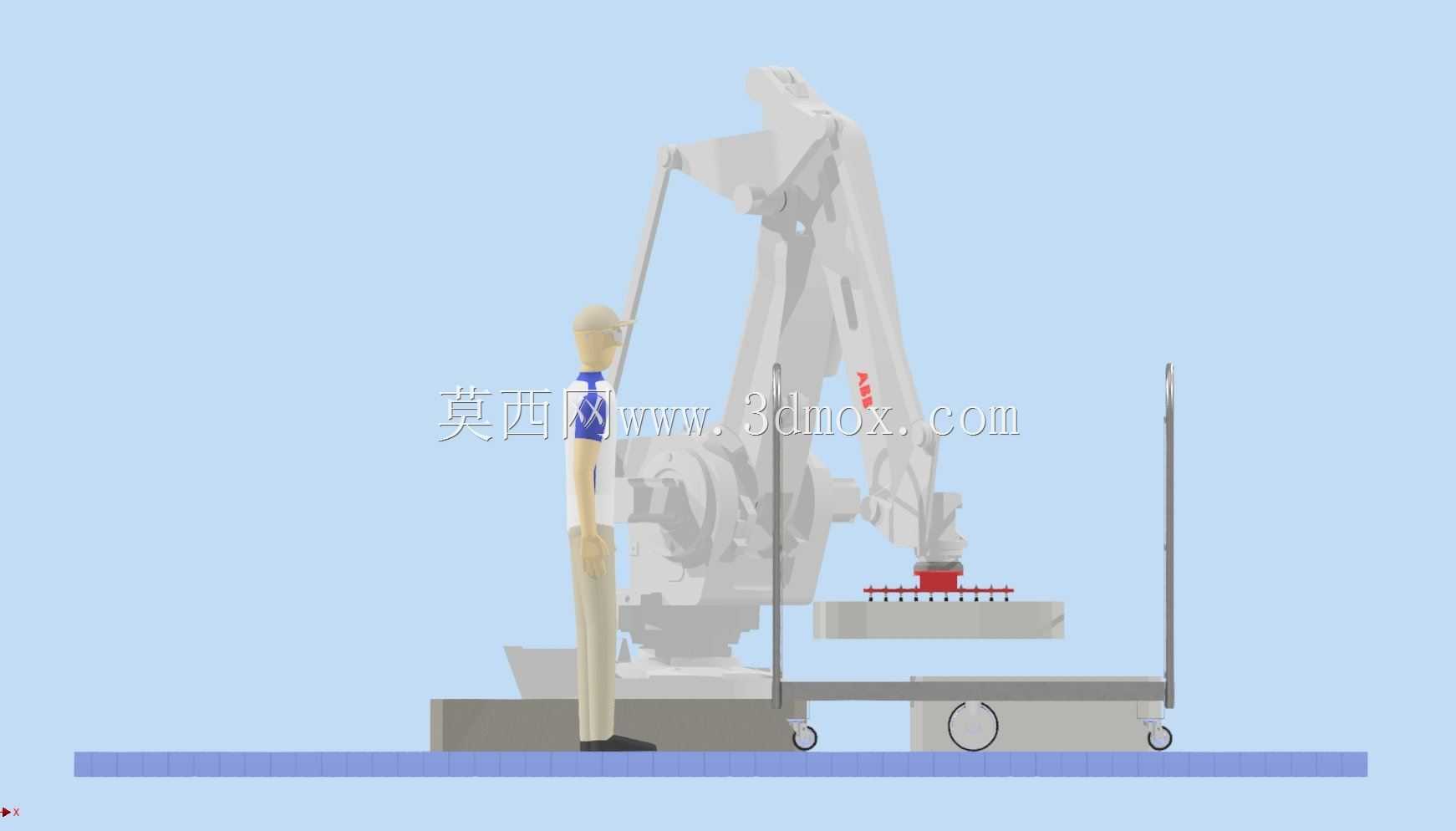

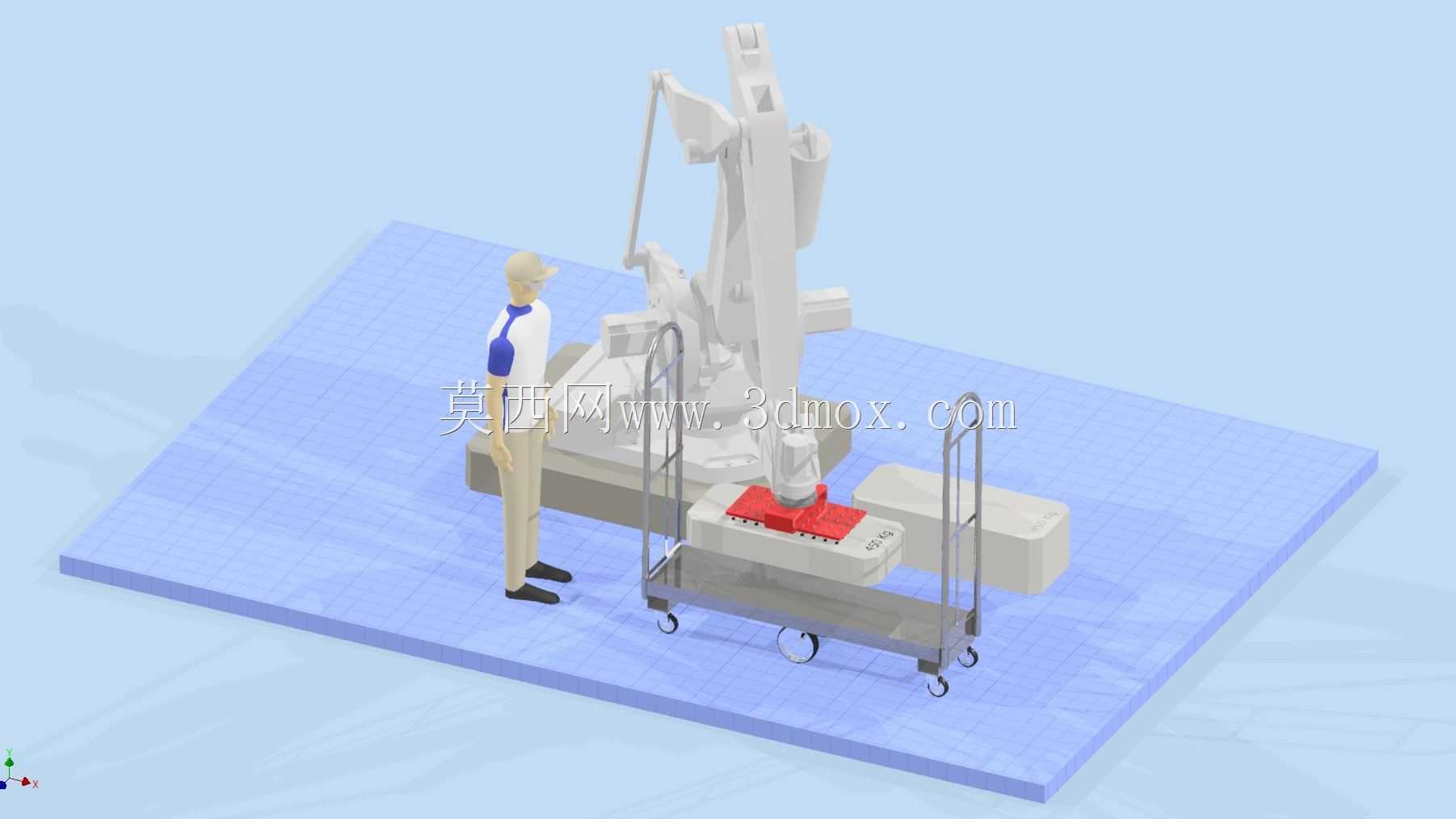

ABBIRB660托盘搬运工业机器人结构

　　医药仓储的后段包装线中应用占比极高。从设备功能特性来看，该机型采用六关节串联结构，大臂采用高刚性铸钢件设计，平衡缸结构完全集成在大臂后侧，能够抵消大臂俯仰过程中的重力偏载，即使在满负载全速运行状态下，底座的振动幅度也能控制在0.02mm以内，保证末端执行器的重复定位精度稳定在±0.1mm区间，完全满足托盘码垛时的箱型对齐要求，不会出现整托码放偏移、塌垛的问题。建模过程中需要重点关注各关节的运动限位：J1轴底座回转范围为±180°，最大回转速度可达110°/s，安装时需要预留足够的安全回转半径，避免与周边的输送线、防护栏产生运动干涉；J2轴大臂俯仰范围为-40°到+85°，配合J3轴小臂的俯仰动作，能够覆盖地面到2.在快消品仓储、汽车零部件分装、粮油食品整箱出库这类大负载托盘转运场景里，重载型关节机器人的选型一直是产线集成的核心环节，IRB660作为大负载托盘作业的经典机型，其结构设计完全围绕重载工况下的稳定性、重复定位精度展开，建模时需要严格还原各关节的运动边界与安装基准，才能为后续产线仿真、离线编程提供可靠的数字基础。从实际应用场景来看，该机型主要适配整托物料的码垛、拆垛，以及生产线末端的托盘转运，配合末端定制的夹爪或者真空吸盘组，可以完成从输送线到托盘、托盘到AGV接驳位的全流程无人化转运，单工位可替代2-3名重复搬运作业人员，尤其适合单箱重量10-50kg、整托负载最高可达250kg的连续作业场景，在日化、食品、

　　8m高度的作业区间，完全适配标准1200*1000mm托盘的四层码放高度需求，不需要额外加高机座就能覆盖常规仓储托盘的作业高度。从设计思路来看，该机型的管线包全部采用内置走线设计，所有动力线缆、信号线缆都从关节内部的走线腔穿过，外部没有裸露的拖链结构，一方面避免了长期往复运动过程中管线磨损导致的故障，另一方面也减少了外部管线对运动空间的占用，在紧凑的产线布局中能够进一步缩小安全防护围栏的范围，提升车间的空间利用率。底座采用八螺栓安装结构，安装面需要保证平面度公差不超过0.1mm/m，预埋地脚螺栓的深度需要达到150mm以上，配合二次灌浆层能够完全吸收满负载运行时的倾覆力矩，即使在高速急停的工况下也不会出现机座移位的问题。

　　手腕部分采用三个正交轴设计，J4/J5/J6轴的运动范围分别为±360°、±120°、±360°，能够适配不同角度的托盘取放需求，即使是需要翻转托盘的特殊作业场景，也不需要额外加装变位机，直接通过手腕的姿态调整就能完成作业。在产线集成仿真时，需要结合周边的输送线高度、托盘放置位的坐标，提前验证机器人的运动可达性，尤其是在低位取料、高位码垛的极限位置，需要确认J2轴和J3轴没有到达硬限位，预留至少5°的安全运动余量，避免实际运行时触发限位停机。另外，该机型的控制柜采用落地式安装设计，安装位置需要距离机器人底座至少1.2m，预留足够的开门维护空间，动力线缆和编码器线缆的弯曲半径不能小于线缆直径的10倍，避免长期弯折导致线缆内部芯线断裂。

　　从实际运维的角度来看，建模时还原各关节的润滑注油口位置、电机安装位的检修空间，能够提前预判后续设备维护时的操作空间是否充足，避免出现设备安装完成后，注油、更换电机时需要拆除周边防护设施的问题。该机型的末端法兰采用标准ISO 9409-1-100-6-M10接口，能够快速适配市面上绝大多数的托盘夹爪、吸盘组等末端执行器，不需要额外设计转接法兰，能够大幅缩短产线集成的设计周期。在做产线节拍仿真时，需要结合实际负载重量调整机器人的运动速度参数，满负载状态下的标准作业节拍为每小时800次取放循环，能够匹配输送线1200箱/小时的最大输送能力，完全满足中高速产线的产能需求。针对冷链仓储这类低温作业场景，该机型的关节润滑脂采用低温适配型号，能够在-10℃到45℃的环境温度区间内稳定运行，不需要额外加装关节加热装置，降低了特殊场景下的设备改造成本。建模时还需要注意机器人各运动部件的最小安全距离，机器人与周边固定设施的安全距离不能小于100mm，与操作人员的作业区间之间需要设置安全光栅或者安全围栏，保证设备运行时的人员安全。
