可执行复杂三维轨迹的六轴工业机械臂

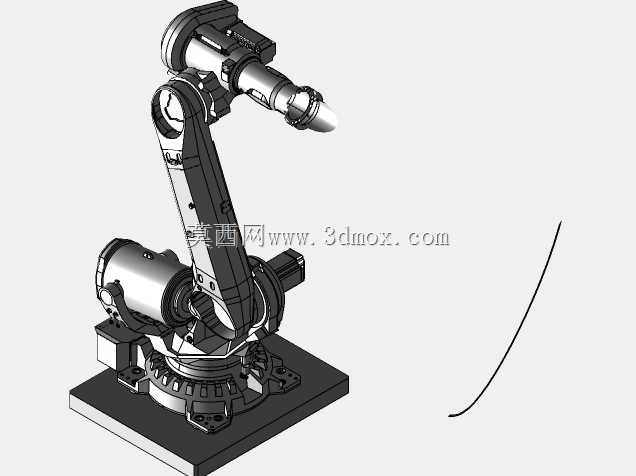

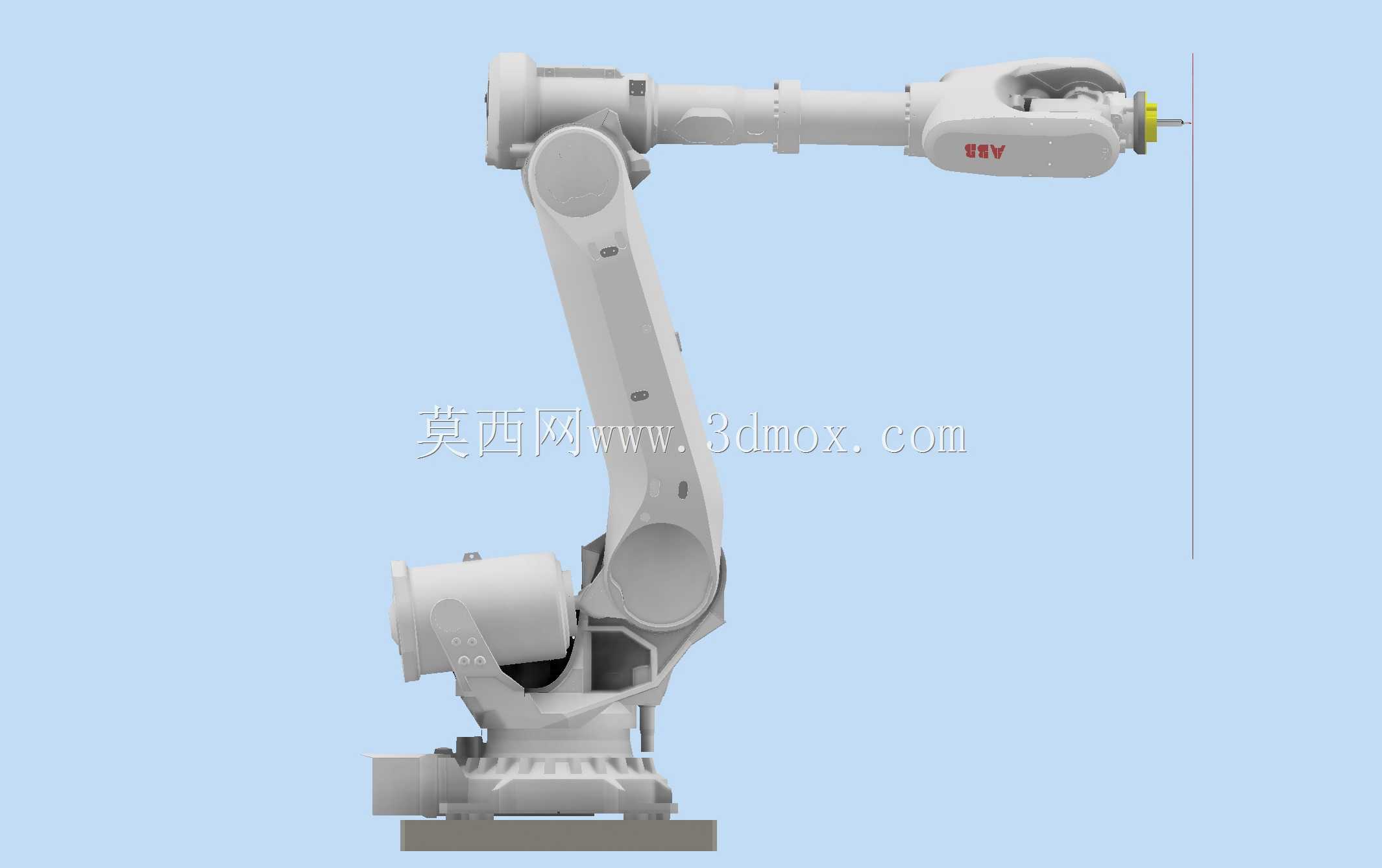

　　在汽车零部件焊接、异形曲面涂胶、复杂轮廓打磨这类对运动轨迹精度要求极高的生产场景中，常规三轴、四轴自动化设备往往受限于自由度不足，无法完成空间内连续变姿态的作业需求，这类工况下，具备六自由度的拟人构型工业机械臂是核心解决方案。这款机械臂参考主流重载工业臂的构型设计，整体采用关节式串联结构，从底部基座到末端执行器共设置六个旋转关节，每个关节的旋转轴线相互垂直或平行布置，能够实现末端在工作空间内任意位置、任意姿态的到达，完全覆盖空间复杂曲线的走刀、涂覆、搬运轨迹需求。从安装边界来看，底部采用方形铸铁基座设计，基座上预留了与地面安装法兰匹配的螺栓孔位，安装时需要在地面预埋厚度不低于200mm的混凝土地基，通过8颗M24的膨胀螺栓完成固定，

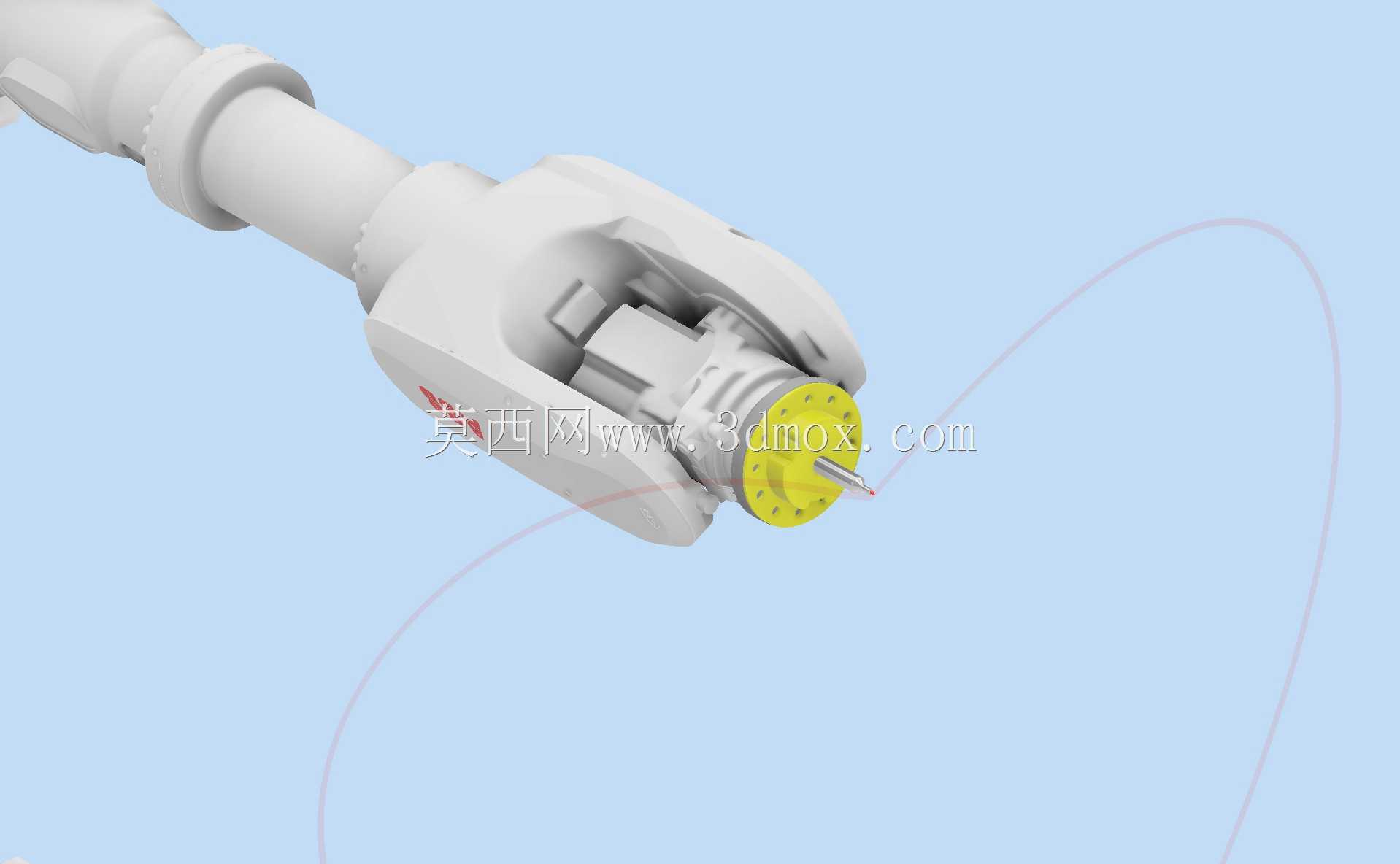

　　基座整体占地尺寸约为800mm×800mm，安装时需要在基座周边预留不小于600mm的维护操作空间，方便后期对关节减速机、伺服电机进行检修维护。从结构设计思路上，这款机械臂的大臂、小臂均采用薄壁箱型铸造结构，材料选用高强度球墨铸铁，在保证结构刚性的前提下尽可能降低臂体自身重量，减少关节负载；每个关节内部集成了高精度RV减速机与交流伺服电机，关节位置配置绝对值编码器，能够实现0.02mm级的重复定位精度，保证复杂轨迹执行过程中的位置一致性。末端执行器采用标准ISO 9409-1-50-4-M6安装法兰，可快速更换焊枪、胶枪、打磨头、夹爪等不同作业工具，适配不同工序的生产需求。在实际应用中，这类机械臂通常会搭配离线编程软件使用，

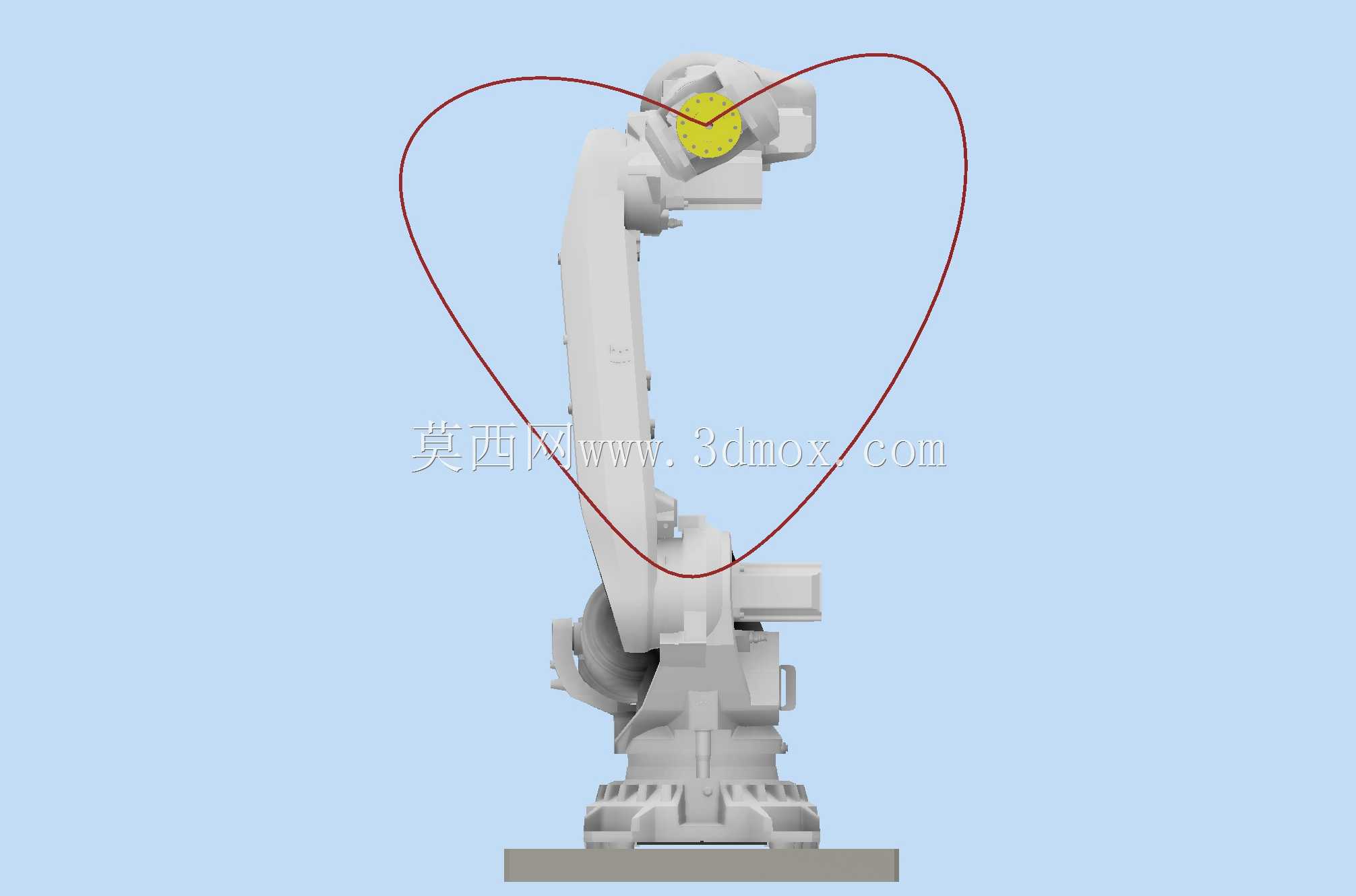

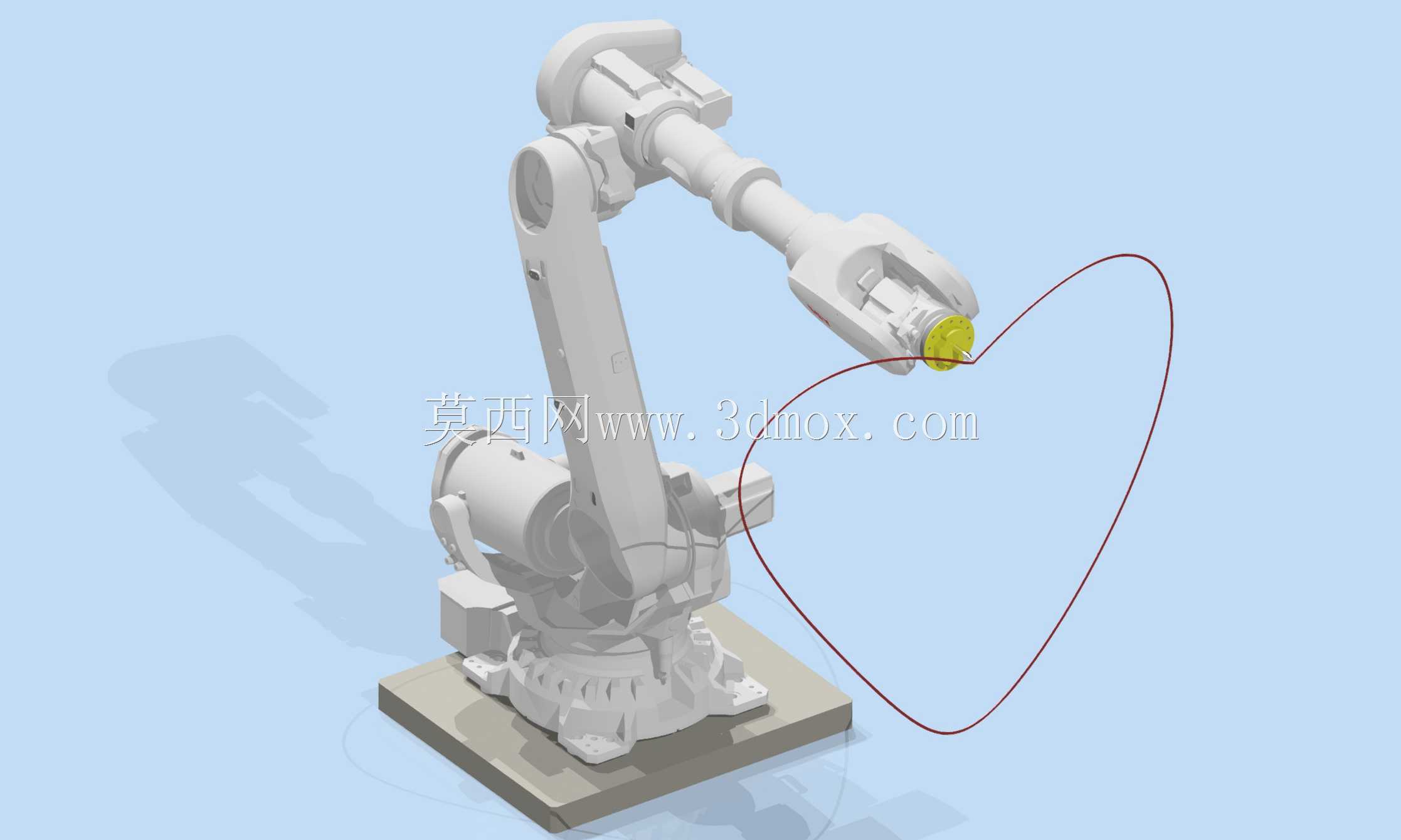

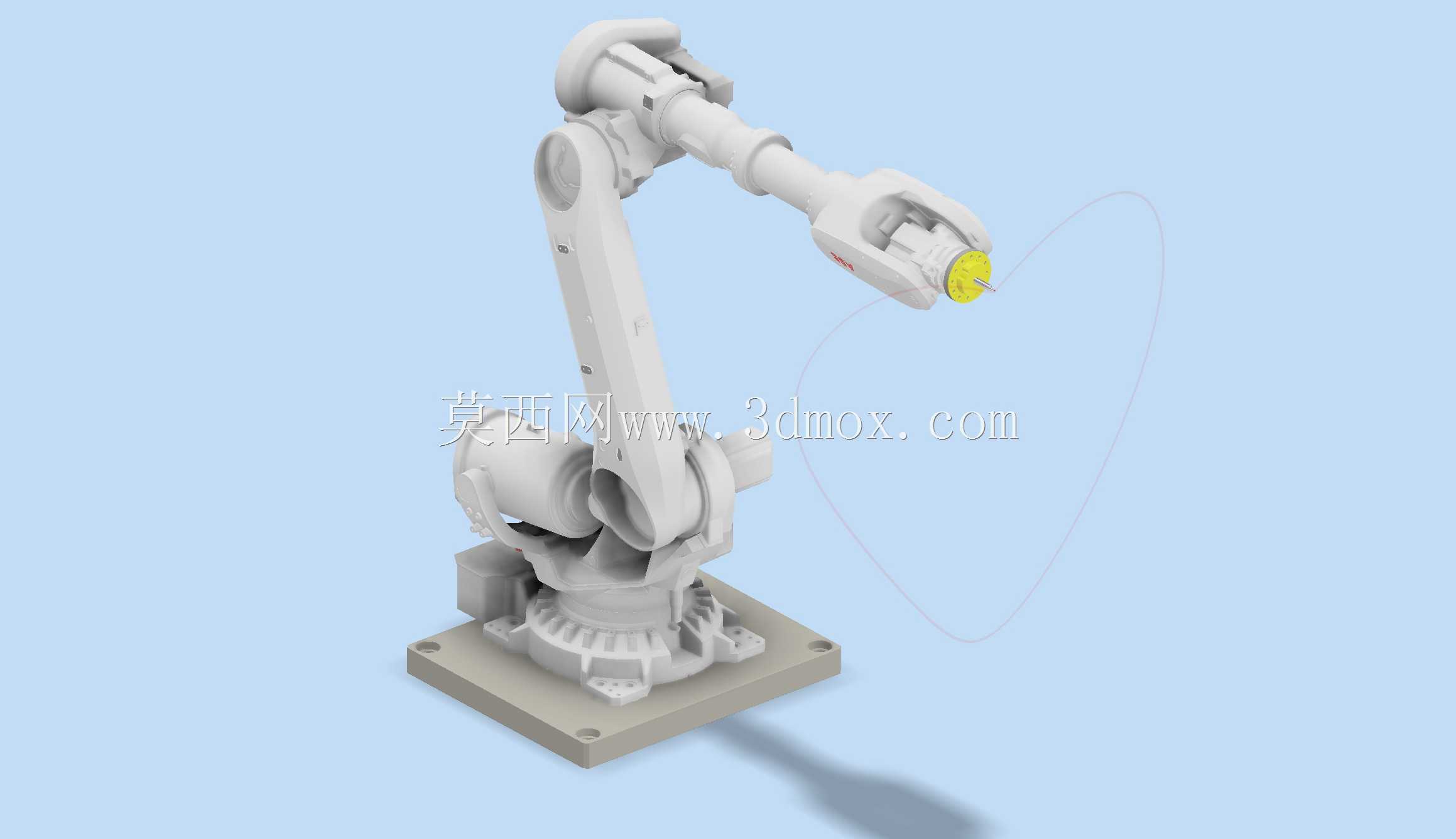

　　提前在三维环境中规划好末端的运动路径，就像本次展示的模型中末端绘制心形空间轨迹的演示，就是离线编程轨迹验证的典型场景，通过提前仿真验证轨迹无碰撞、无奇异点后，再将程序导入机械臂控制器，即可实现连续自动化作业。在3C电子行业的异形外壳打磨工序中，这类机械臂可以贴合产品的自由曲面调整打磨头的接触角度与压力，保证打磨后表面粗糙度均匀一致；在汽车整车焊装线上，多台同类型机械臂可以协同完成车身侧围、顶盖等部位的上千个焊点的焊接作业，运动轨迹可以覆盖车身所有焊接位置，不需要额外增加变位机即可完成全位置焊接；在工艺品雕刻、异形工件涂胶等小众场景中，只要提前完成轨迹编程，这类机械臂就可以替代人工完成高精度、重复性的复杂作业，大幅降低人工劳动强度，

　　同时提升作业一致性。设计这类机械臂的三维模型时，需要重点关注每个关节的运动极限位置，在模型中提前设置好关节的硬限位与软限位角度，避免仿真过程中出现关节超程的干涉问题；同时要准确核算每个臂段的重量与转动惯量，确保选型的伺服电机与减速机能够满足负载工况下的扭矩与转速需求，臂体内部的走线槽空间也要提前预留，避免后期实际装配时出现线缆与臂体结构干涉的问题。这款模型完整还原了机械臂的所有外部结构细节，包括基座上的接线端口、关节处的密封护罩、末端法兰的安装孔位，能够直接用于生产线布局仿真、离线编程轨迹验证、教学演示等场景，帮助设计人员在项目前期快速完成设备布局与干涉检查，减少现场调试的工作量。
