曲面玻璃吸附定位拟人工业机器人

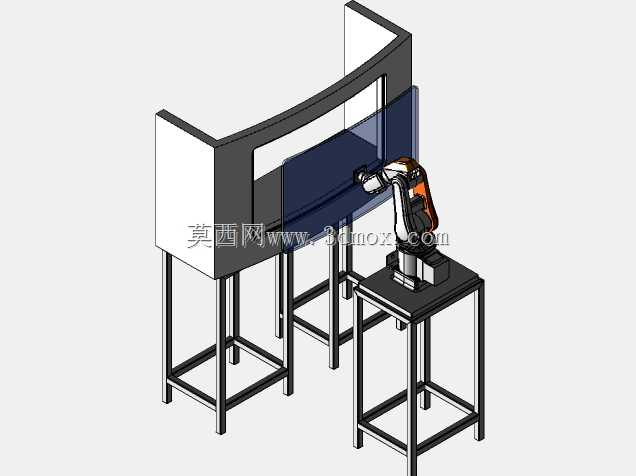

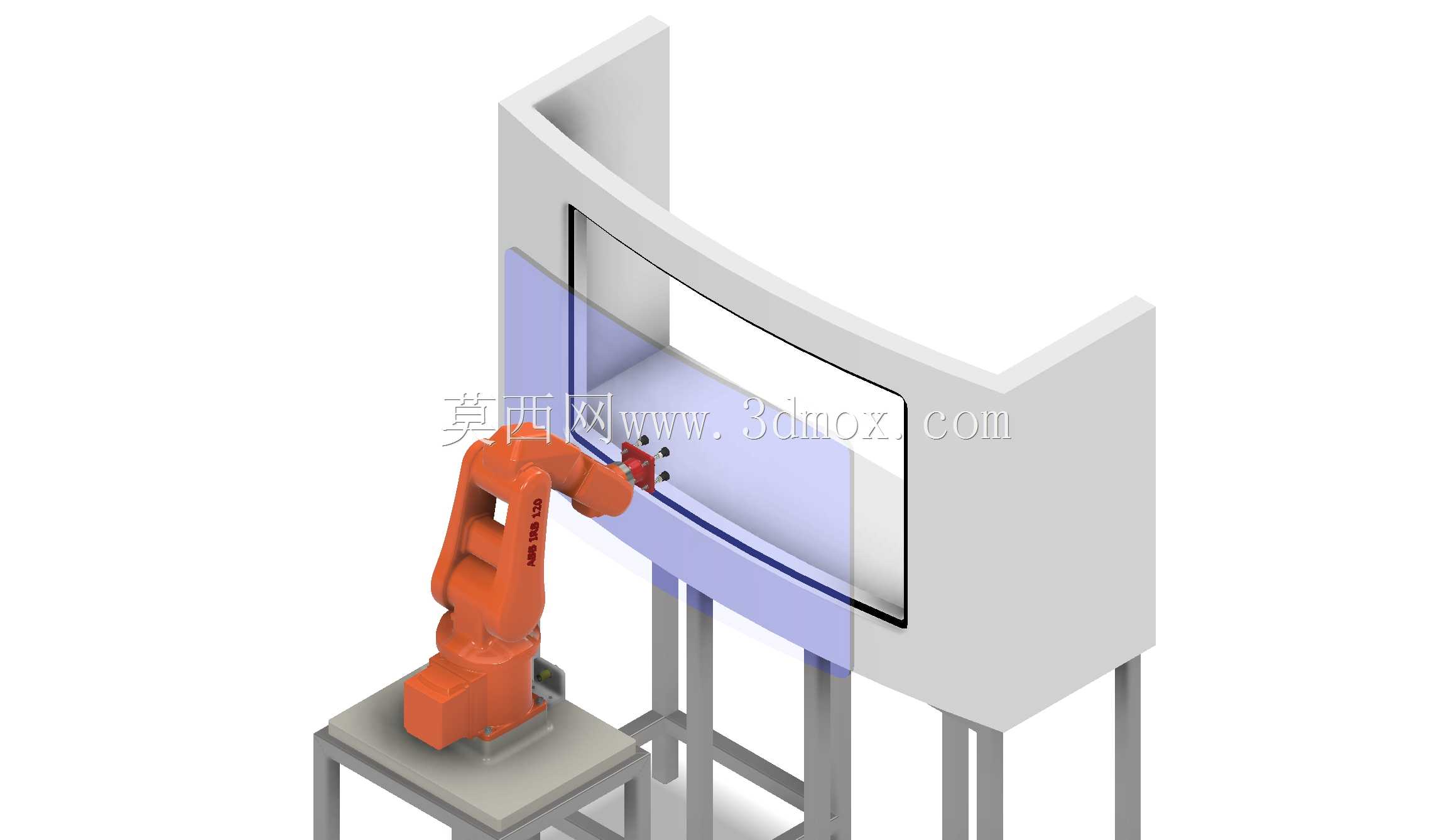

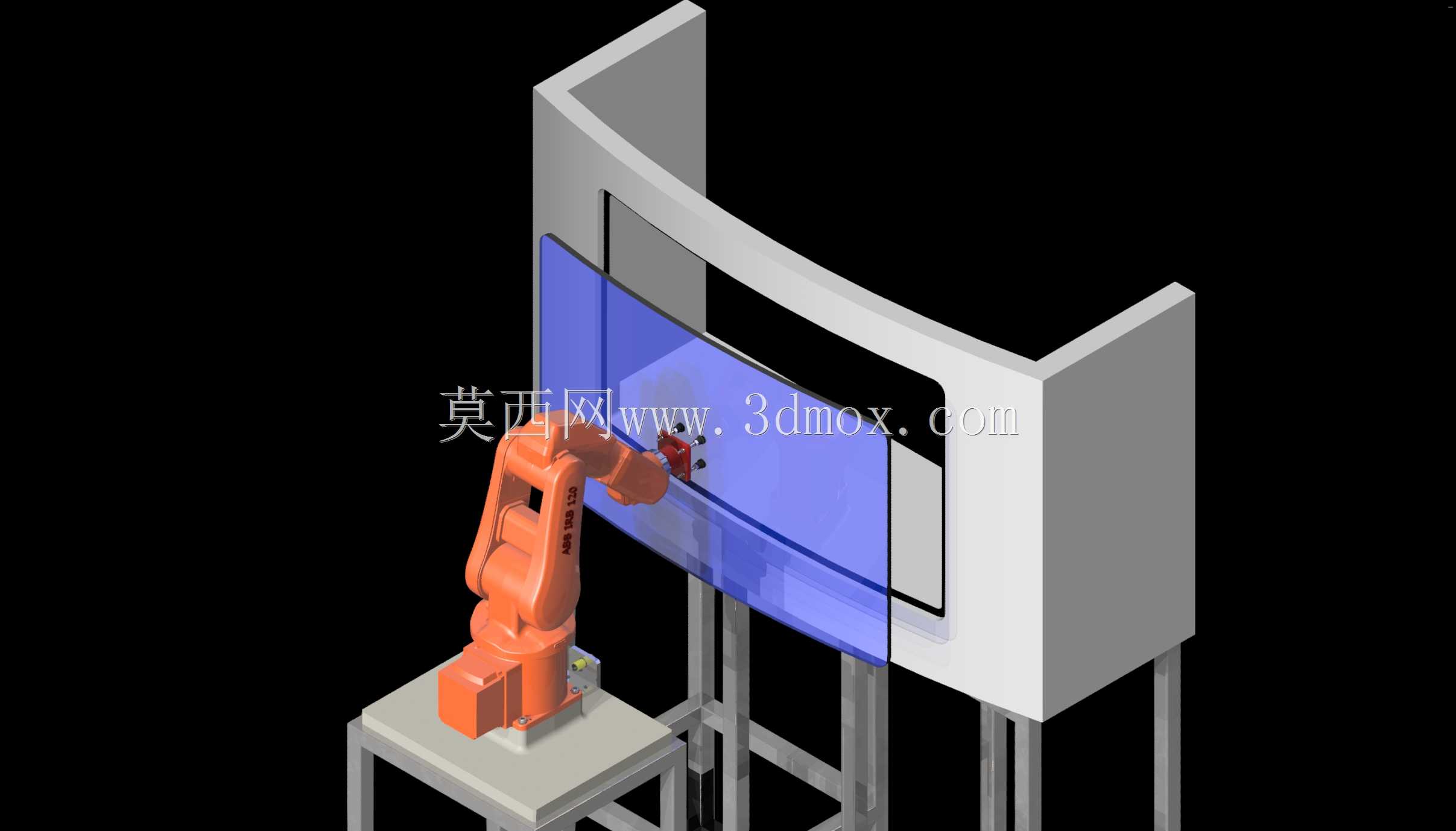

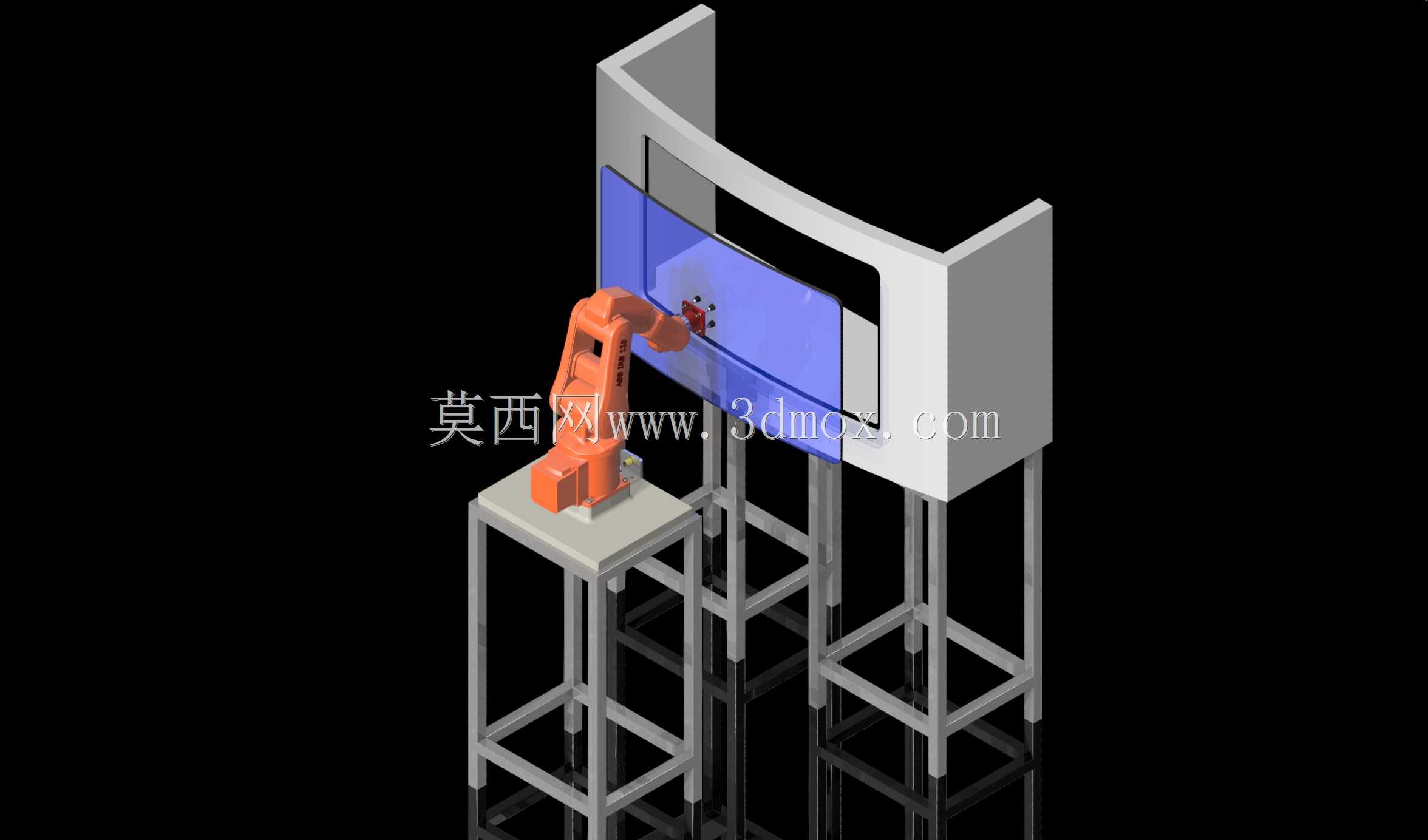

　　这套拟人机器人结构主要面向曲面玻璃类工件的搬运、定位工序，常见于汽车曲面风挡装配、弧形显示面板安装、异形玻璃深加工的产线工位，也可作为自动化教学场景中多轴机器人轨迹规划、末端执行器适配的实操演示载体。整套设备的核心功能是通过末端搭载的曲面适配吸盘组，完成对弧形玻璃件的稳定拾取、姿态调整与框架上的精准对位，解决平面吸盘无法适配大曲率曲面玻璃、吸附时易出现应力集中导致玻璃碎裂的痛点。从设计思路来看，机器人本体采用六轴拟人关节构型，关节转动范围覆盖常规工业作业的全空间需求，底座安装在标准化型材工作台上，工作台高度适配常规产线的操作面高度，预留的地脚安装孔可直接与地面预埋板或者型材机架锁附，不需要额外做转接支架加工。

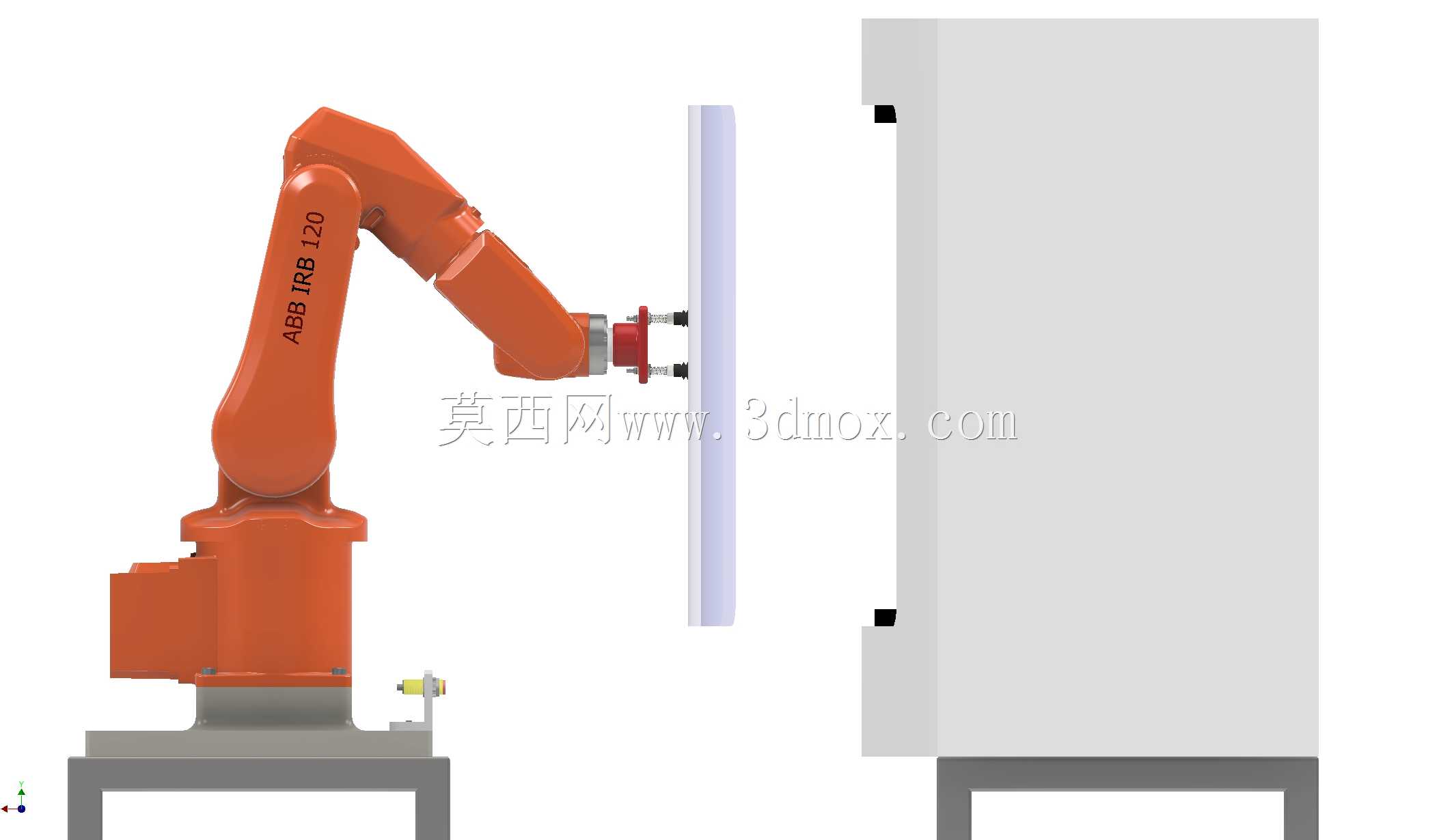

　　末端吸盘组没有采用常规的平面真空吸盘布局，而是根据目标曲面玻璃的弧度做了仿形排布，每个吸盘的安装座都带微小角度自适应调节结构，接触玻璃表面时可以自动贴合曲面法线方向，保证每个吸盘的吸附面都能和玻璃表面完全贴合，避免局部漏气导致吸附力不足。配套的曲面玻璃定位框架采用方管焊接成型，框架上的玻璃安装位做了和玻璃曲率匹配的弧形支撑边，支撑边上嵌有聚氨酯缓冲垫，避免玻璃对位时硬接触产生崩边。机器人的运动轨迹规划优先考虑曲面贴合的路径，从取料位到框架安装位的移动过程中，末端姿态会随玻璃的安装角度实时调整，避免玻璃在移动过程中与周边工装发生刮碰。安装边界方面，机器人底座的安装孔位间距符合通用工业机器人的安装标准，

　　工作台的整体占地尺寸适配常规教学实训台或者小型产线工位的空间预留，框架的支撑腿高度和机器人底座安装后的作业高度匹配，保证机器人末端到达框架最上端和最下端安装位时，关节都处于最优受力角度，不会出现关节角度超限或者负载力矩超出额定值的情况。在功能特性上，这套结构除了完成曲面玻璃的吸附定位，还可以通过更换末端吸盘组适配不同曲率的玻璃工件，吸盘的气路采用独立控制阀控制，可根据玻璃的尺寸大小选择启用对应数量的吸盘，避免小尺寸工件时多余吸盘漏气影响真空度。关节处的走线采用内部中空走线设计，避免外部管线在机器人快速转动时出现拉扯、磨损，延长管线使用寿命。在教学场景中，这套结构可以直观演示多轴机器人的逆运动学解算、真空吸附系统的工作逻辑、

　　异形工件的工装定位方法，学员可以直接在模型基础上调整吸盘排布、修改运动轨迹参数，验证不同曲率玻璃的吸附定位方案，不需要额外搭建实物测试台架，降低教学实训的成本。实际产线应用时，这套结构可以直接对接玻璃上料台的输送线，机器人收到上料到位信号后自动完成取料、对位、压合的全流程动作，对位精度可控制在0.2mm以内，满足曲面玻璃安装的公差要求，相比人工安装的方式，效率提升三倍以上，同时避免人工搬运大尺寸曲面玻璃时出现的磕碰、掉落风险。整套结构的所有零部件都采用标准化工业件选型，关节减速机、伺服电机、真空发生器、吸盘等元件都可以直接从常规工业配件渠道采购，后期维护更换不需要定制特殊配件，降低设备的全生命周期使用成本。框架的表面做了喷塑处理，工作台面采用防静电胶皮铺设，避免玻璃在放置过程中产生静电吸附灰尘，影响后续的粘接或者装配工序。
