T型槽台面气动半自动钻孔工装结构

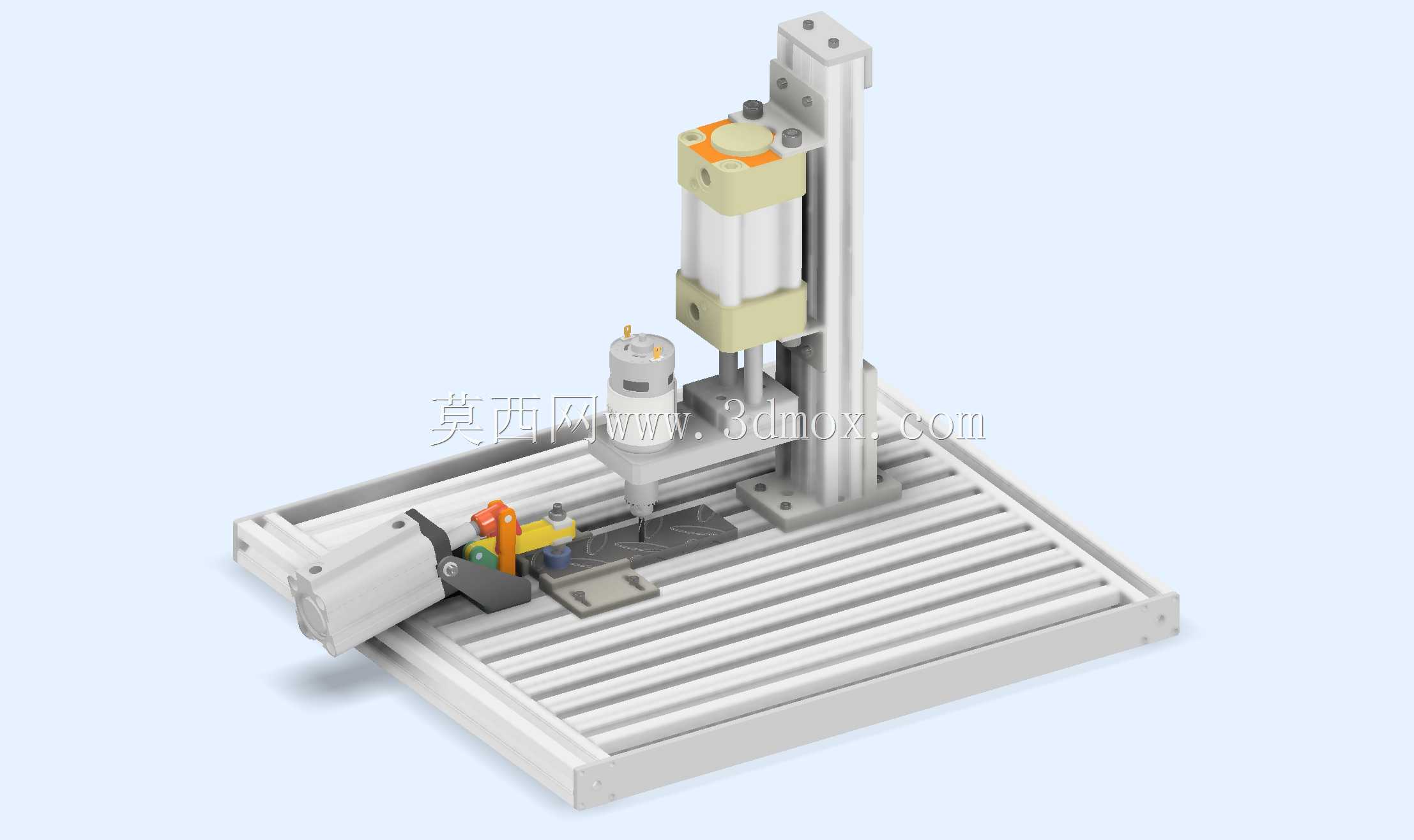

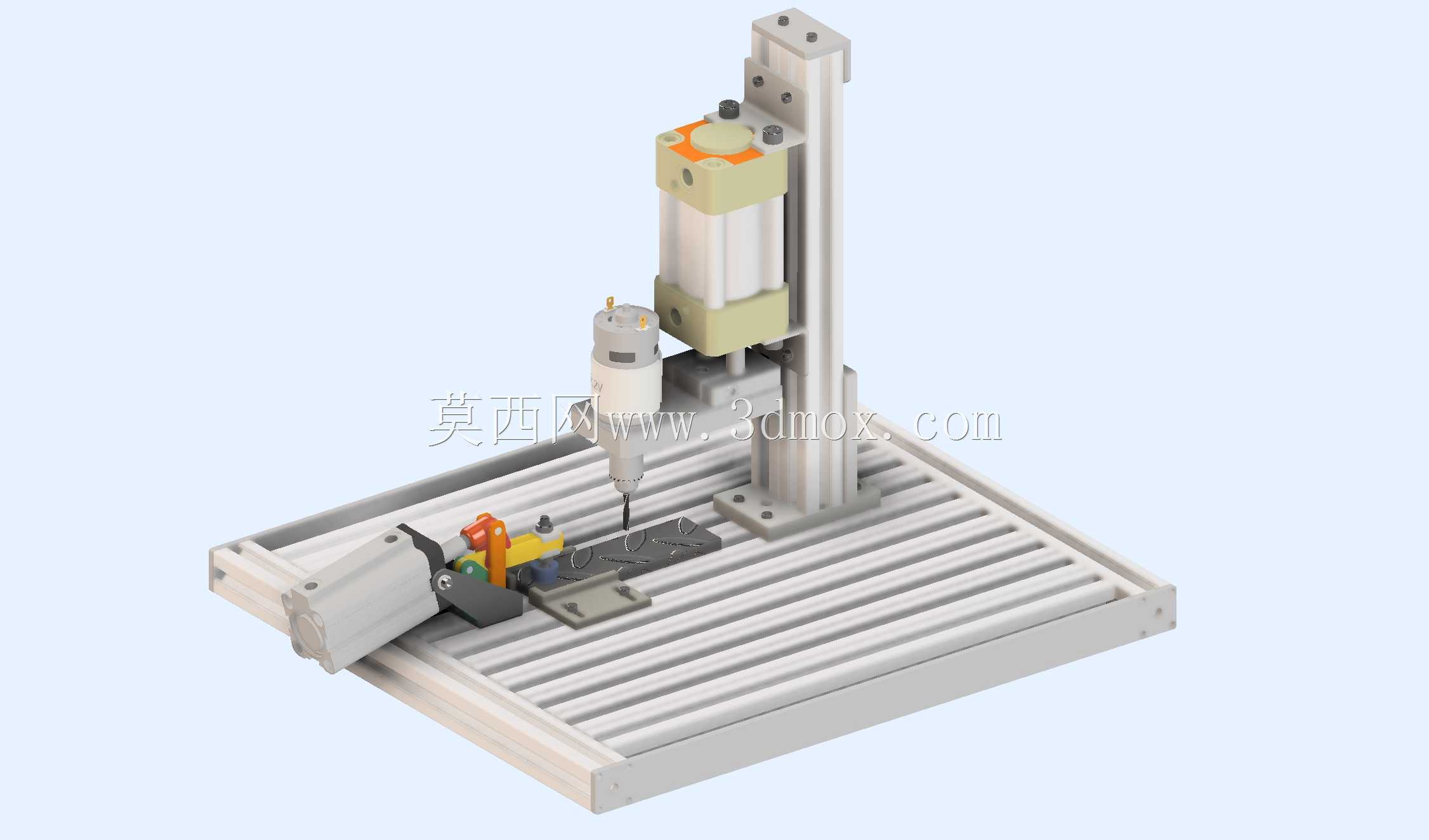

　　这套钻孔工装的核心应用场景覆盖小型五金件加工、教学实训、小批量板材钻孔工序，尤其适配10mm以内厚度的非金属薄板、薄铝板、塑料件的小直径孔加工，在职业院校气动实训工位、小型五金加工坊的打样工序中，能替代人工持钻的操作模式，降低钻孔时的进给晃动问题。设备整体采用立式立柱布局，底部为标准工业铝型材拼接的T型槽工作台，台面的T型槽规格为30系列通用槽宽，槽道沿台面长度方向贯通，可适配不同规格的快速夹钳、定位块安装，不需要额外在台面上打孔攻丝，调整工件定位位置时只需松开T型螺栓即可沿槽滑动，适配不同长宽尺寸的待加工板材，单块台面的有效装夹范围覆盖300mm*400mm以内的工件，能满足绝大多数小型零件的钻孔装夹需求。

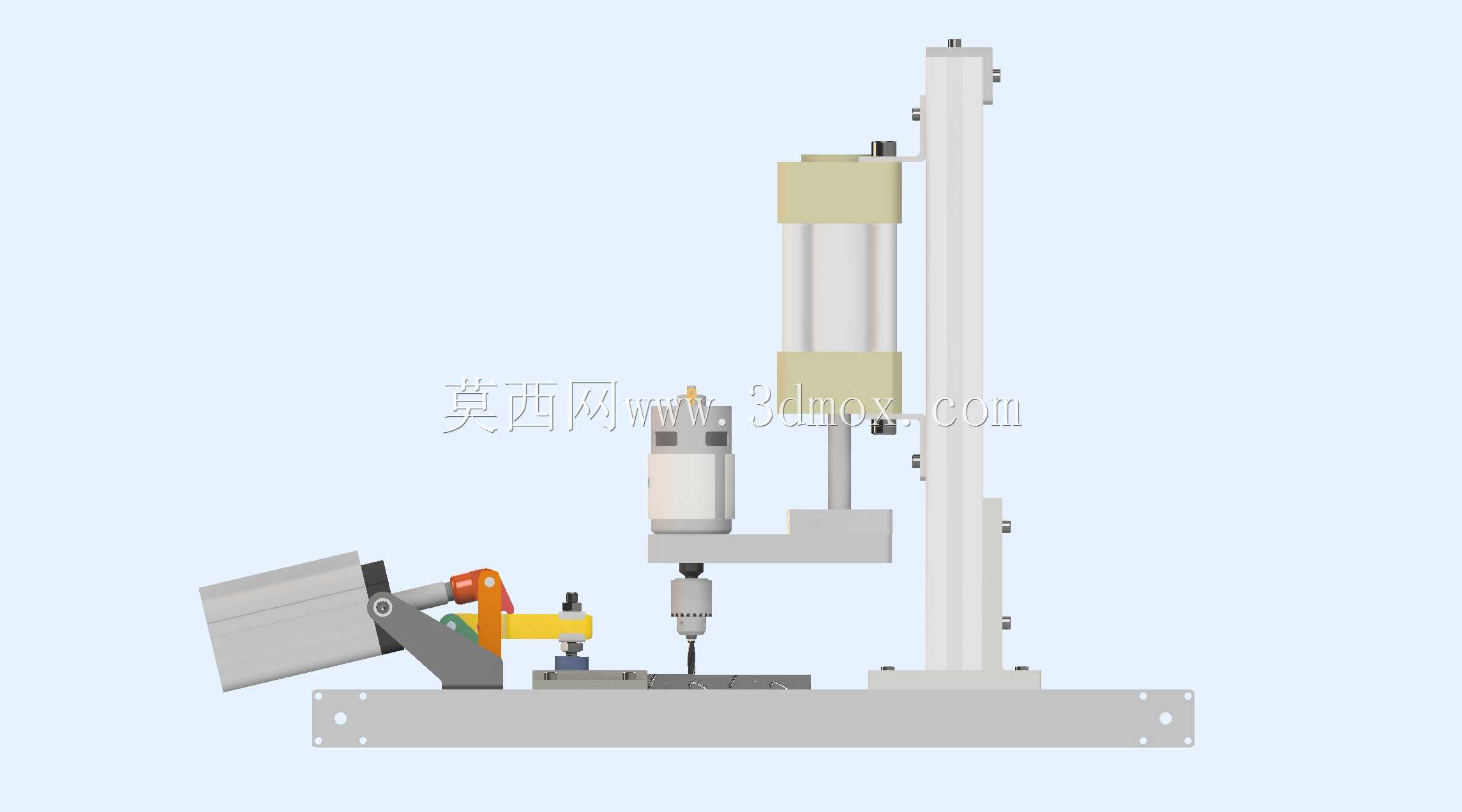

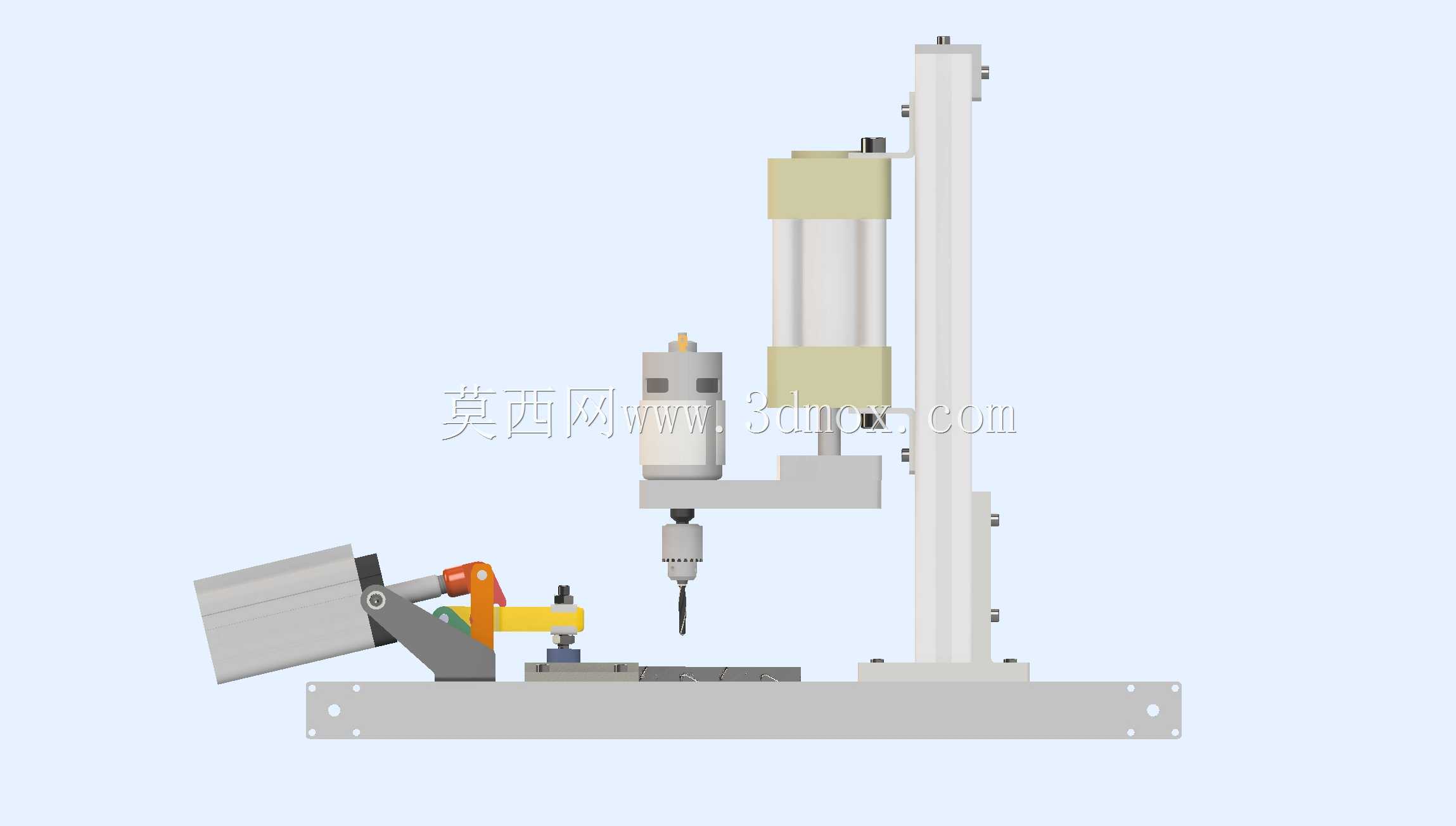

　　进给执行单元采用标准带导杆的气动气缸作为钻削动力头的进给驱动，导杆结构可避免钻削进给时的主轴偏转，保证钻头进给方向与工作台面的垂直度，气缸的行程根据常规钻孔深度设置为100mm，足够覆盖薄板钻孔的进给行程需求，同时在气缸的上下极限位置设置有缓冲垫，避免活塞到位时的刚性撞击，延长气缸密封件的使用寿命。钻削主轴采用轻量化的高速钻夹头，可夹持0.3-6mm直径的直柄钻头，主轴与气缸活塞杆通过连接法兰刚性固定，进给时的推力完全由气缸输出，操作人员只需要通过气阀控制气缸的升降即可完成钻削进给，不需要手动施加进给力，能大幅降低长时间操作的劳动强度。

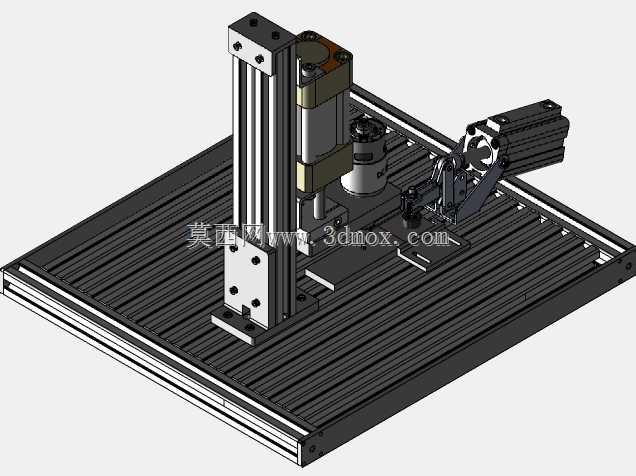

　　工件锁定系统采用侧推式气动夹紧结构，配合T型槽内安装的定位挡块使用，待钻孔板材放置到台面后，定位挡块先对板材的两个侧边进行定位，限制工件的X、Y方向自由度，侧推气缸动作将工件顶紧在挡块上，避免钻孔过程中工件出现移位，夹紧力可通过气源处理三联件的调压阀进行调整，针对塑料、薄铝等软质材料可降低夹紧压力，避免工件被夹变形，针对钢材等硬质工件可适当提高压力，保证夹紧可靠性。

　　设计过程中优先考虑了零部件的通用互换性，所有铝型材、气缸、紧固件、钻夹头均采用市面通用标准件，不需要定制特殊加工件，后期维护更换配件时可直接从五金市场采购，降低设备的维护成本。整体安装边界控制在长450mm、宽350mm、高550mm以内，不需要占用过大的车间场地，可直接放置在标准工作台上使用，不需要额外做地基固定，设备总重控制在25kg以内，需要挪动工位时两人即可抬运转移。气路布局采用隐藏式走线，所有气管沿铝型材的槽道内布置，通过线槽盖板遮盖，避免钻孔产生的切屑掉落到气管上磨损气管外壁，同时也让设备整体外观更整洁，不会出现管线杂乱的问题。

　　在钻削头的下方设置有可更换的钻套导向板，导向板根据常用钻孔直径预制有对应导向孔，钻孔时钻头先穿过导向孔再接触工件，能有效避免钻头刚接触工件时出现的滑移偏摆问题，提高钻孔的位置精度，导向板通过T型螺栓固定在台面上，更换不同直径钻头时只需更换对应导向孔的导向板即可，调整十分便捷。设备的控制采用简单的手动气阀控制，没有复杂的电控系统，操作人员只需要经过简单培训即可上手操作，不需要掌握PLC编程等专业技能，适合小型加工场景的人员快速上手使用，同时纯气动控制的结构也避免了电控系统在多粉尘、潮湿环境下的故障问题，设备运行稳定性更高。
