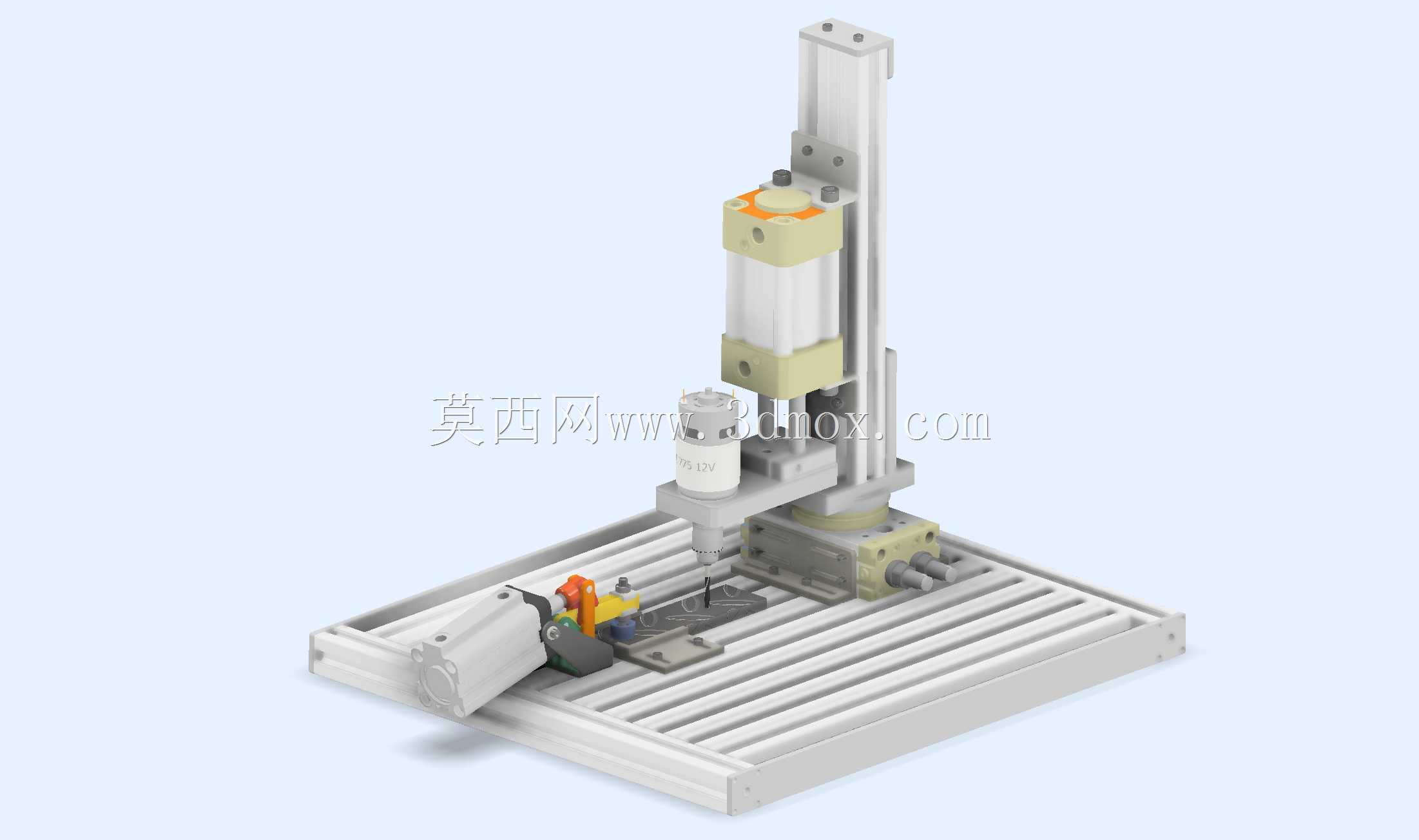

带90度旋转气缸的半自动钻孔工装设备

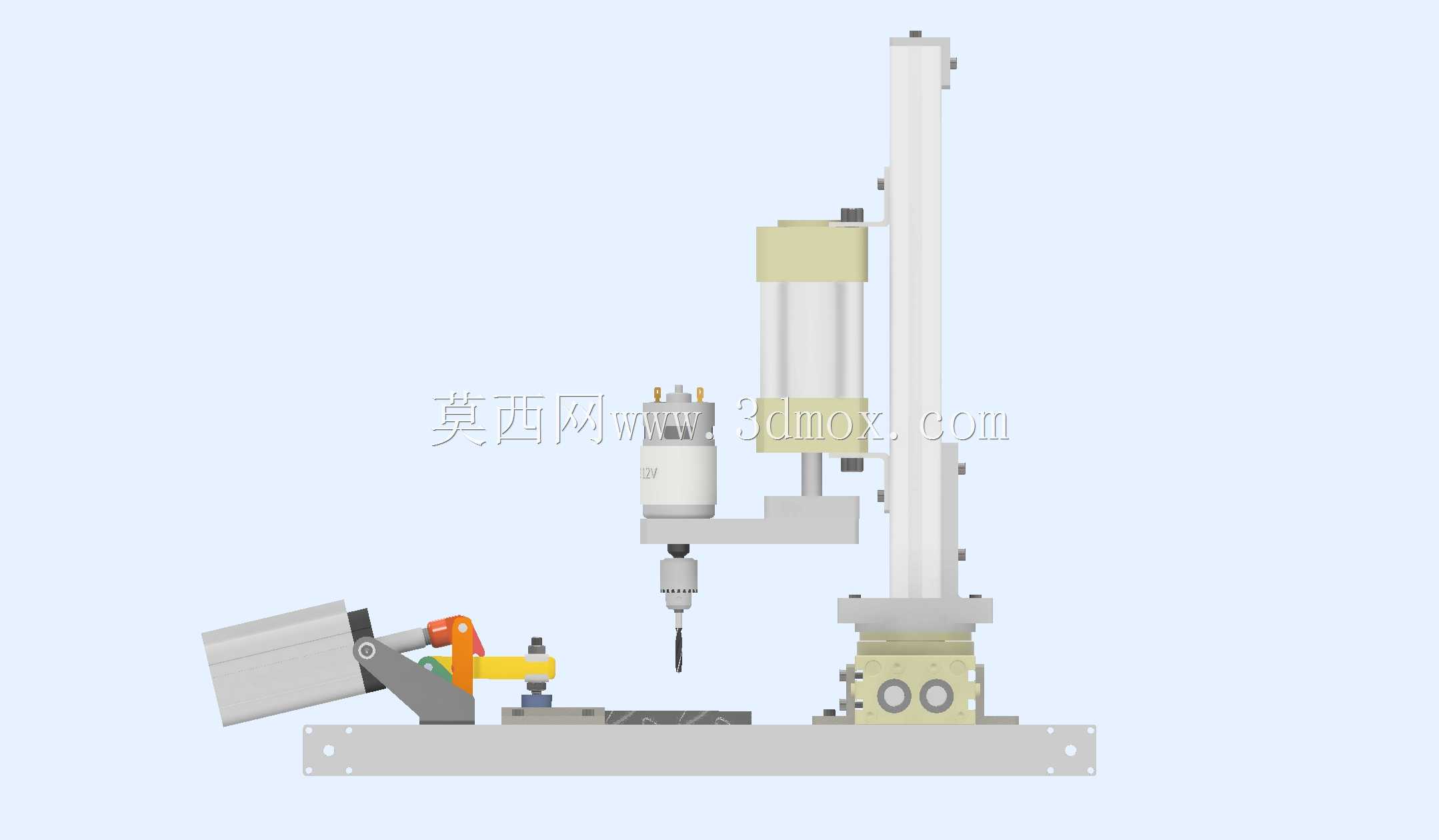

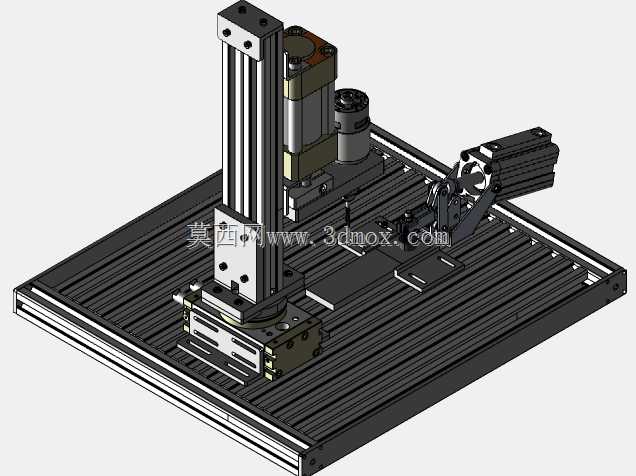

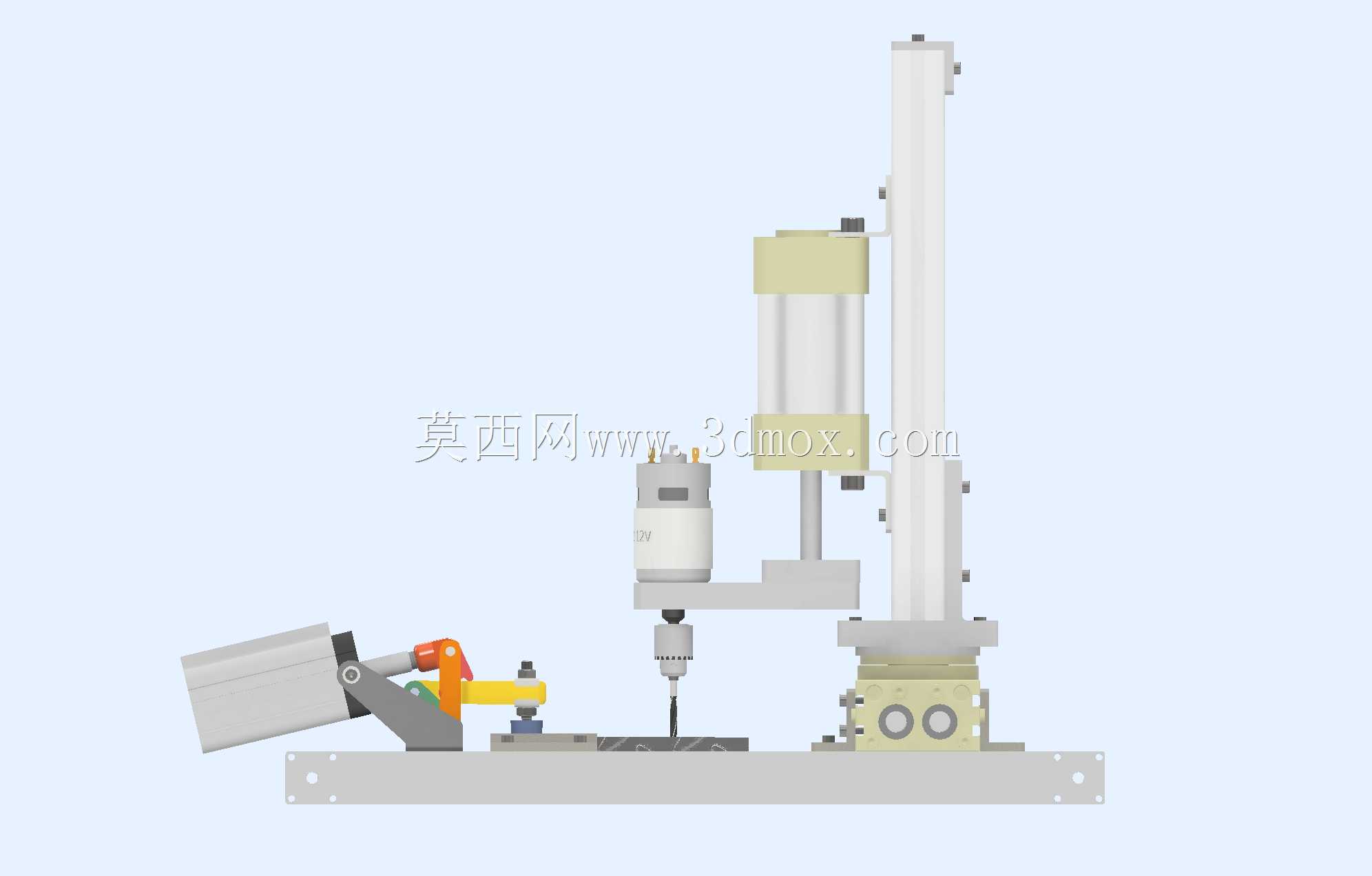

　　在小型五金件、薄型板材的小批量钻孔加工场景中，通用台钻往往需要人工反复对位、压紧工件，加工效率低且孔位一致性难以保证，这款半自动钻孔设备正是针对这类加工痛点设计，适配多品种小批量的机加工实训、小型零件加工场景使用。设备整体采用台面式安装结构，底座采用带标准T型槽的平台结构，槽宽适配30系列T型螺栓，可根据待加工工件的外形尺寸灵活调整定位组件、锁紧组件的安装位置，无需额外加工定制安装孔位，大幅缩短不同工件切换的工装调整时间。钻孔执行单元采用竖直布置的进给气缸搭配钻孔动力头，进给行程可通过气缸侧装的磁性开关位置进行调整，适配不同厚度板材的钻孔深度需求，避免钻穿工作台面或者钻孔深度不足的问题。设备搭载的90度旋转支架是核心功能结构，

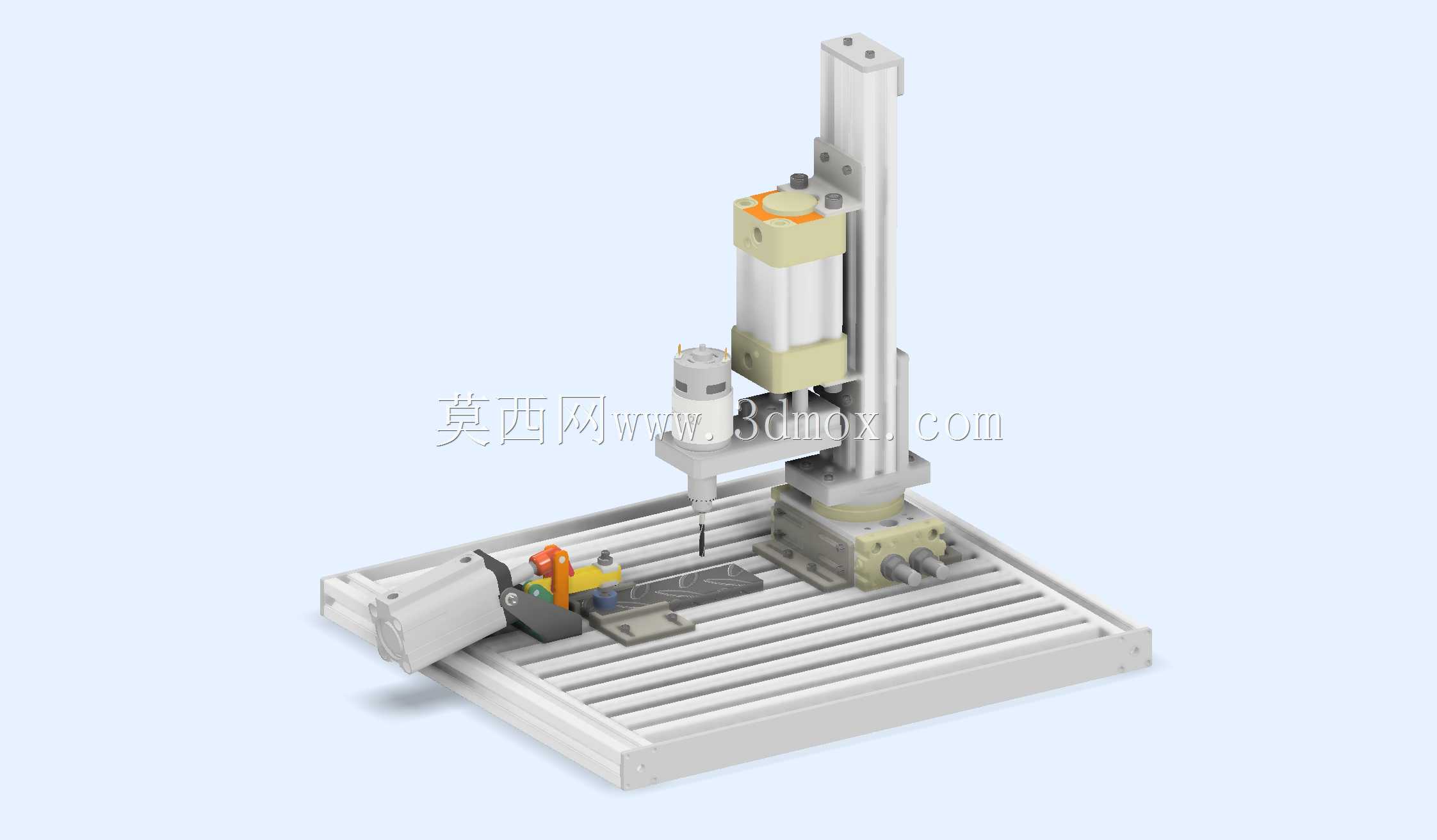

　　钻孔动力头整体安装在可绕竖直轴旋转的立柱滑台上，旋转到位后通过定位销与锁紧块完成位置固定，可实现单工位下两个垂直方向的孔位加工，无需二次装夹工件即可完成相邻垂直面的钻孔作业，减少重复装夹带来的位置误差。工件锁紧系统布置在T型槽平台的加工工位处，采用水平气缸驱动的压块结构，压块工作面贴有防滑橡胶垫，避免压紧过程中划伤工件表面，同时保证钻孔过程中工件不会出现位移，锁紧行程可通过调整气缸伸出端的限位螺母进行调节，适配不同宽度的待加工板材。从安装边界来看，设备整体占地尺寸适配常规小型加工操作台的安装空间，底部预留四个固定安装孔，可通过螺栓直接固定在标准工作台上，也可加装减震脚垫直接放置在台面上使用，气源接口采用标准快插接头，适配工厂常规0.

　　5-0.7MPa的压缩空气气源，无需额外配置高压气源即可正常运行。设计过程中充分考虑了气动教学场景的演示需求，所有气动管路、阀件均采用外露布置，方便观察气动回路的连接逻辑与动作过程，各运动部件的动作逻辑通过简单的气动阀组即可实现控制，无需复杂的电控程序，便于初学者理解半自动气动设备的工作原理。设备的滑台部分采用线性导轨搭配滑块的结构，保证钻孔进给过程的直线度，避免钻孔出现偏斜，导轨表面加装防尘刮板，可阻挡加工过程中产生的铝屑、铁屑进入导轨滑块内部，延长部件的使用寿命。旋转支架的转轴处采用带座轴承支撑，旋转过程无卡滞，定位销采用弹簧伸缩结构，旋转到位后可自动卡入定位孔，操作便捷，无需额外手动锁紧即可保证加工位置的刚性。

　　在实际使用过程中，操作人员仅需将待加工板材放置在工位定位块处，触发启动开关后，锁紧气缸首先动作压紧工件，随后进给气缸带动钻孔动力头下行完成钻孔作业，加工完成后动力头退回，锁紧气缸松开工件，若需加工垂直面的孔位，可将钻孔支架旋转90度锁定后重复上述作业流程，整个操作流程单人即可完成，相比手动台钻加工可降低约40%的辅助作业时间，同时孔位位置精度可控制在0.1mm以内，满足小型零件的钻孔加工精度要求。
