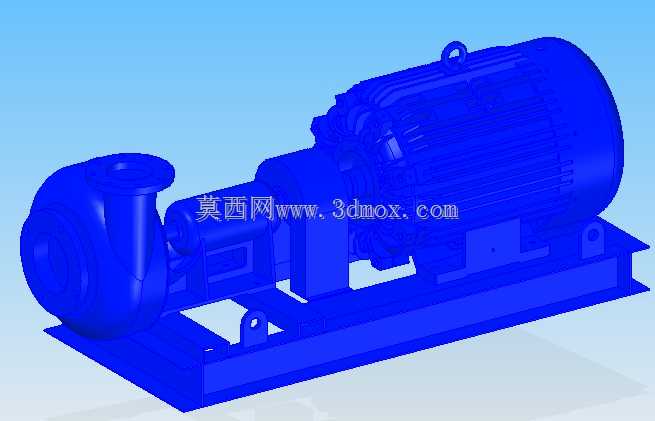

配套百马力电机的8x6规格离心泵结构

　　在市政供水主管网增压、工矿企业循环水输送、大型暖通系统冷热水循环这类需要大流量中等扬程流体输送的场景里，这类直联式离心泵组是应用占比极高的通用流体设备。区别于分体式联轴器传动的泵组，这套8x6规格离心泵直接与100HP电机同轴安装在共用底座上，省去了现场对中找正的大量调试工作量，也减少了联轴器传动环节的功率损耗，整体安装占地更小，对安装空间的适配性更强，尤其适合泵房空间紧凑、现场安装调试条件有限的项目场景。从结构设计逻辑来看，泵体采用8英寸进口、6英寸出口的流道构型，是典型的大流量离心泵参数匹配，进口口径大于出口口径的设计，能够有效降低泵入口处的流体流速，避免入口流速过高产生气蚀余量不足的问题，保障泵组长时间运行时的叶轮工作稳定性，

　　减少气蚀对叶轮、泵壳内壁的剥蚀损伤，延长过流部件的实际使用寿命。泵壳采用蜗壳式结构设计，流道截面从隔舌位置开始顺着叶轮旋转方向逐渐扩大，能够把叶轮甩出的高速流体的动压平稳转化为静压，降低流道内的湍流损耗，提升泵组整体的运行效率。直联安装的结构设计上，电机轴与泵轴采用同轴刚性连接，共用底座采用加厚钢板焊接成型，底座上预留的安装孔位兼顾了地脚螺栓固定与减震垫安装的两种需求，底座的加强筋布局对应电机与泵体的重心位置设置，能够有效抑制泵组满负荷运行时的振动传递，避免振动传导到管路系统引发管路焊缝疲劳、法兰密封面泄漏等常见工程问题。从安装边界来看，整套泵组的轴向长度覆盖电机后端到泵体进口法兰端面，径向宽度以底座两侧安装面为最大边界，

　　高度方向从底座底面到电机顶部吊环为最高尺寸，现场布置时需要在泵体进出口法兰位置预留足够的管路操作空间，在电机侧预留散热通风与后期维护的拆装空间，尤其是电机尾端的风罩位置不能有遮挡物，避免影响电机散热导致绕组温度过高触发保护停机。叶轮采用闭式叶轮结构，流道光滑过渡，适配输送清水或物理化学性质与清水接近的无固体颗粒流体，泵体与电机连接的位置设置了机械密封腔，相比传统填料密封，机械密封的泄漏量更低，运行时的摩擦损耗更小，不需要频繁调整填料压盖、更换填料，日常维护工作量大幅降低。泵体顶部设置的排气螺塞能够在首次启泵前排出泵腔内的空气，避免气缚现象导致泵无法正常抽送流体，泵体底部的排污螺塞则方便冬季停机时排空泵腔内的存水，防止低温冻裂泵壳。

　　在设备选型匹配层面，100HP的电机功率匹配8x6规格的泵体，能够覆盖该泵型在额定转速下的全工况功率需求，即使在流量偏大、扬程略低的工况点运行，电机也不会出现过载发热的问题，功率裕量的设置符合通用工业泵组的选型规范，能够应对实际运行中电压波动、介质粘度小幅变化等不确定因素带来的负载波动。整套结构的三维建模过程中，所有配合面的尺寸公差、安装孔位的位置度都按照实际加工装配要求设置，泵体与电机的连接止口、轴头配合尺寸都严格对应通用工业泵的行业标准，不管是用于新设备的结构设计参考，还是用于现有泵组的改造方案校核，都能提供准确的结构参考。从实际运行的角度来看，这种直联泵组的对中精度在出厂装配时就已经完成校准，现场安装时只需要把底座固定到位，连接好进出口管路与电气线路就能调试运行，相比分体式泵组需要现场调整电机与泵体的同轴度，安装周期能缩短六成以上，也避免了现场对中精度不足导致的轴承过早磨损、机械密封泄漏等故障。泵体进出口法兰的尺寸符合通用管路法兰标准，能够直接和同规格的工业管路对接，不需要额外制作过渡连接件，降低现场安装的材料成本与施工工作量。电机顶部设置的吊环与泵体上的吊耳位置经过重心匹配，整套泵组吊装时能够保持水平状态，方便现场吊装就位，避免吊装过程中倾斜磕碰部件。
