传动用滚子链条与双链轮组合结构

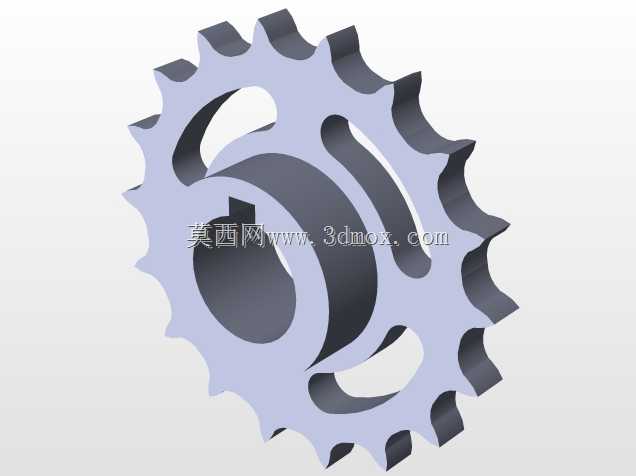

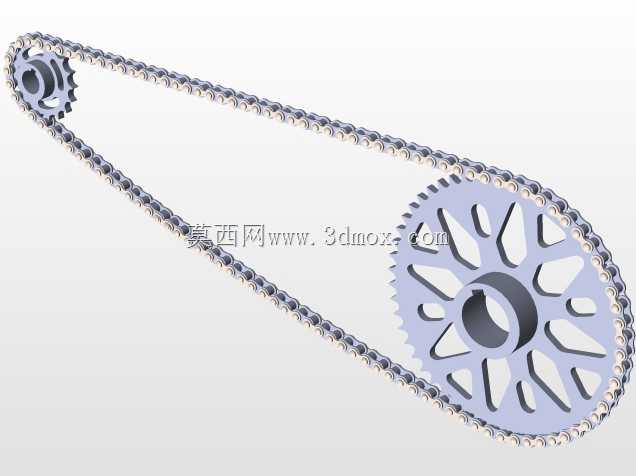

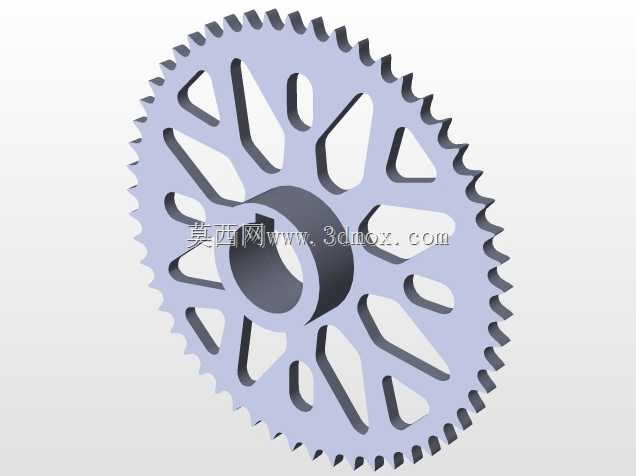

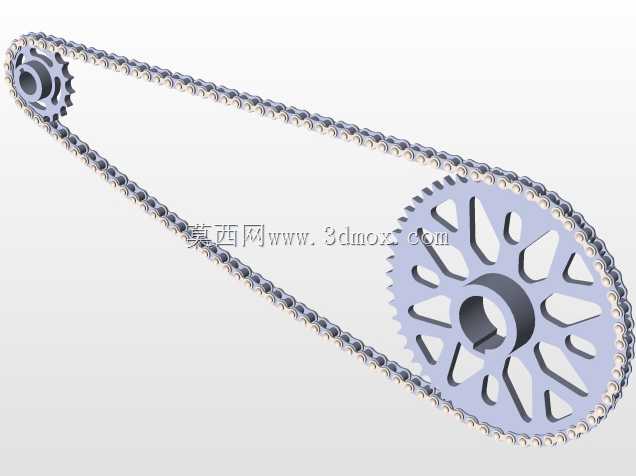

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，在输送设备、农业机械、摩托车、工业自动化生产线、纺织机械等场景中承担着远距离动力传输、精准转速匹配的核心作用，相比带传动不存在弹性滑动问题，平均传动比准确，传动效率更高，相比齿轮传动对安装中心距的适配范围更广，能在高温、多尘、油污等恶劣工况下保持稳定运行。这套链条与链轮组合结构，采用标准滚子链搭配大小两个不同齿数的链轮，可实现固定传动比的减速传动，大链轮齿数更多，小链轮齿数更少，动力输入通常连接小链轮侧，通过链条与链轮轮齿的依次啮合，将扭矩传递到大链轮侧，带动从动轴完成动力输出。从结构设计层面看，链轮采用辐板式镂空结构，在保证轮齿强度、轮毂与轴配合刚度的前提下，

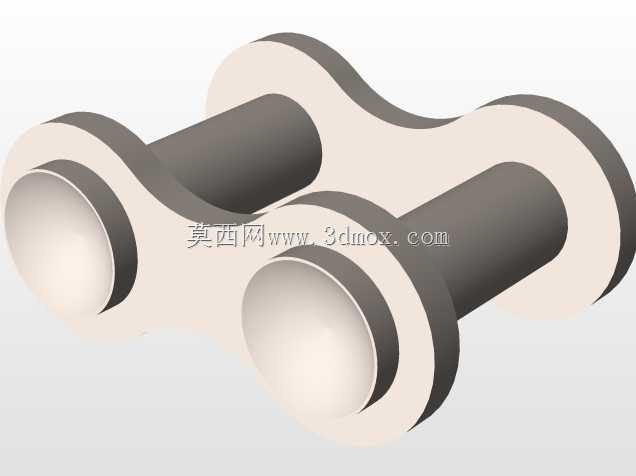

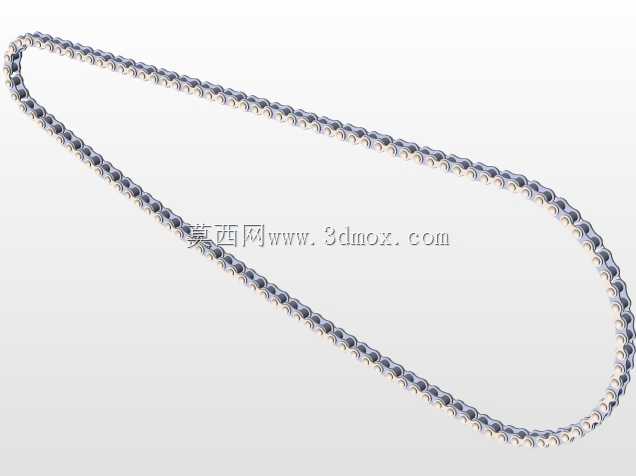

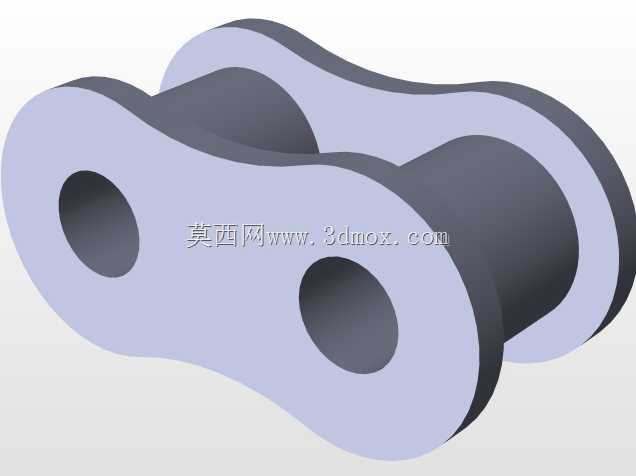

　　尽可能去除轮辐部分的冗余材料，降低链轮自身转动惯量，减少传动过程中的惯性冲击，同时也能降低整体重量，适配对部件自重有要求的移动类机械设备。链轮的轮齿齿形按照标准滚子链啮合参数设计，齿廓曲线保证链条滚子能顺畅进入和退出啮合，不会出现卡链、跳齿问题，齿面的受力分布经过优化，啮合过程中接触应力均匀，能有效降低齿面磨损，延长部件使用寿命。轮毂部分设计有通孔与键槽结构，可通过平键与传动轴实现周向固定，传递额定扭矩，轮毂端面可加装轴端挡圈实现轴向定位，避免链轮运转过程中出现轴向窜动。配套的滚子链由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，内链板与套筒过盈配合，外链板与销轴过盈配合，滚子与套筒之间、套筒与销轴之间均为间隙配合，

　　啮合时滚子可沿链轮齿面滚动，大幅降低啮合过程中的摩擦磨损，链板采用8字形外形，在保证链板各截面等强度的同时，减轻链条自身重量，减少运转时的惯性力。在实际安装适配过程中，需要严格控制两个链轮的共面度，若两链轮存在偏斜，会加剧链条与轮齿的偏磨，甚至出现脱链故障，同时要根据两轴的中心距合理调整链条张紧度，张紧度过小会导致链条松边垂度过大，运转时出现抖动、跳齿问题，张紧度过大会加剧链条与链轮的磨损，降低传动效率，增大轴与轴承的径向载荷。这套结构的中心距适配范围较宽，可根据不同设备的安装空间调整两轴间距，链条的节距、排数可根据传递功率大小选型，单排链适用于中小功率传动场景，多排链可传递更大功率，适合重载传动工况。在日常运维层面，

　　这类链传动结构需要定期加注润滑脂或润滑油，减少销轴与套筒、滚子与齿面之间的摩擦，对于开式传动场景还需要加装防护罩，避免粉尘、碎屑进入啮合部位加剧磨损，定期检查链节的磨损伸长量，当伸长量超过允许值时及时更换链条，避免跳齿脱链故障。从建模逻辑上，这套结构先完成单个链节的参数化建模，通过链节之间的铰接约束完成整圈链条的装配，再根据传动比匹配两个链轮的齿数、节圆直径，通过啮合约束完成链条与链轮的装配配合，可直接用于传动系统的运动仿真，验证传动过程中是否存在干涉、运动卡滞问题，也可用于后续的工程图导出，直接指导生产加工。链轮的齿形参数、链条的节距均符合通用传动标准，可直接与市面上的标准滚子链、链轮配件互换，不需要单独定制非标零件，降低设备的生产与维护成本，在各类需要远距离定比传动的机械设备中都能直接适配使用。
