交叉平带传动结构三维设计方案

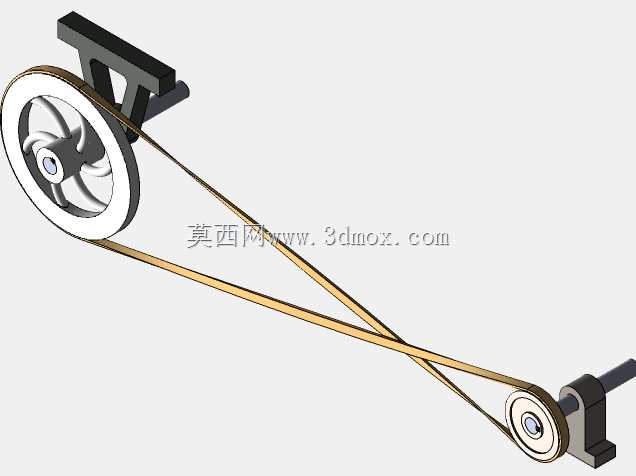

　　在轻工纺织、小型物料输送、普通机床辅传动这类对传动平稳性有要求、中心距偏大且需要输出轴反向回转的工况场景里，交叉平带是成本可控、维护门槛极低的传动选择。不同于开口平带仅能实现同向传动，交叉平带通过带身中段的交叉扭转，能在不额外增加换向齿轮组的前提下，直接完成主动轴与从动轴的反向动力传递，省去了换向机构的装配间隙累积问题，也降低了整体传动链路的零件数量。做这个结构的三维设计时，最先要敲定的不是带身本身的弧度，而是两轴的中心距边界——交叉段的带身扭转角度不能超过25度，否则带身反复弯折的疲劳寿命会骤降，同时两带轮的端面必须严格处于同一平面，哪怕有1度的偏角，运行时都会出现带身蹭边、快速磨损的问题。

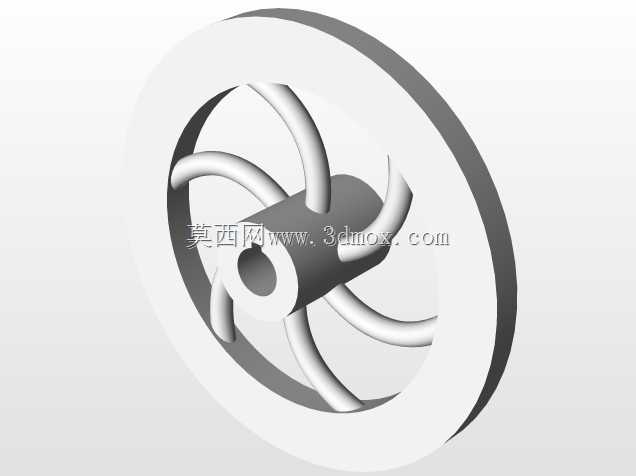

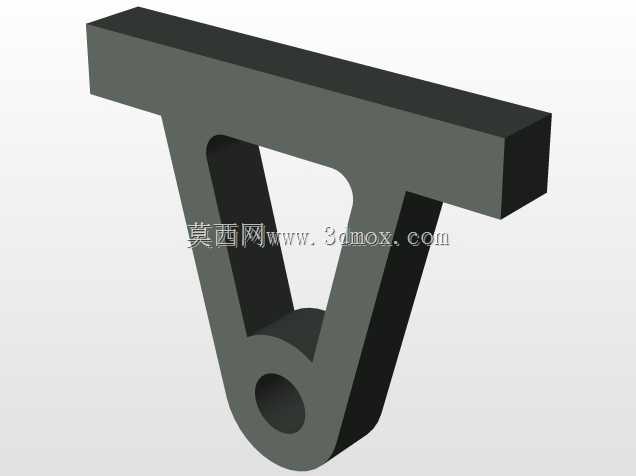

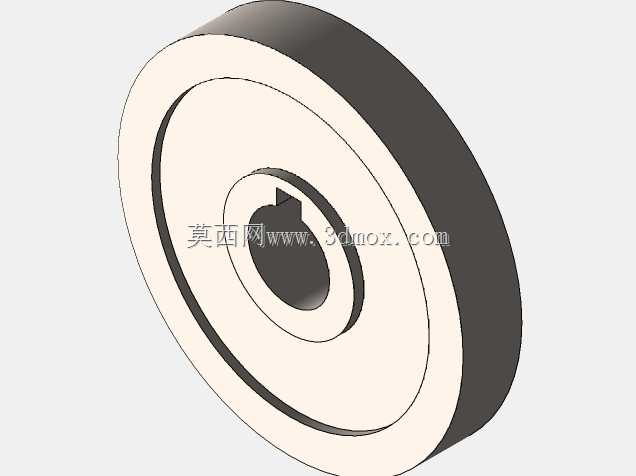

　　很多新手做平带设计时容易照搬开口带的轮槽参数，实际上交叉平带的轮缘倒角要比开口带大1.5到2毫米，避免带身扭转进出轮面时被轮缘锐边切割，带轮的工作表面粗糙度要控制在Ra1.6到Ra3.2之间，太光滑会打滑丢转，太粗糙会加速带面的摩擦损耗。从功能特性上看，这种交叉平带本身具备一定的过载打滑能力，当从动端突然出现卡滞时，带身会在轮面产生相对滑动，不会像齿轮传动那样直接打齿崩断零件，对后端的薄弱构件能起到一定的保护作用，适合载荷波动不大、冲击载荷较小的传动场景。设计过程中要预留好带身的张紧调节空间，因为平带运行一段时间后会产生塑性伸长，张紧行程要预留中心距的2%到3%的调节量，不管是采用张紧轮结构还是电机座可调结构，

　　都要保证张紧力的方向垂直于两轴连线的中点位置，避免单侧受力导致带身跑偏。关于安装边界，交叉平带的交叉位置要和周边的机架、护罩预留至少30毫米的安全间隙，因为带身运行时会有轻微的横向窜动，间隙不足会导致带身持续摩擦固定构件，轻则磨损失效，重则带身断裂甩出。另外要注意，交叉平带的带身扭转方向要统一，不能出现正反扭转叠加的情况，建模时要顺着带身的自然扭转趋势扫掠出实体，不能强行弯折带身做出交叉形态，否则实际装配时带身会产生额外的内应力，装上设备没运行多久就会从扭转应力集中的位置撕裂。在实际应用里，这类交叉平带常被用在小型台钻的主轴反向进给、老式纺织机械的导辊传动、小型输送线的反向辊筒驱动上，相比同步带传动，它不需要带轮做齿形加工，

　　零件加工成本低，运行时的噪音也更小，相比三角带传动，它的传动效率更高，带身的弯曲损耗更小，适合中心距在0.5米到3米之间的中低速传动场景。建模时还要注意带身的厚度选择要匹配传递功率，小功率传动选3到4毫米厚的帆布平带即可，功率稍大的场景要叠加橡胶覆面提升摩擦系数，但带身厚度不能超过带轮直径的1/40，否则带身绕上带轮时的弯曲应力过大，会大幅缩短使用寿命。很多人做设计时会忽略带身交叉处的摩擦问题，实际上如果两轴中心距过小，交叉段的带身会持续互相摩擦，运行时不仅会产生异响，还会快速磨坏带身接触面，所以中心距的最小值必须满足带身交叉处的接触压力不超过0.1MPa，必要时可以在交叉位置加装导向托轮，隔开两段带身，但托轮的安装位置不能影响带身的正常扭转角度，也不能额外增加带身的弯折次数。
