带M3螺纹孔的法兰式外壳固定构件

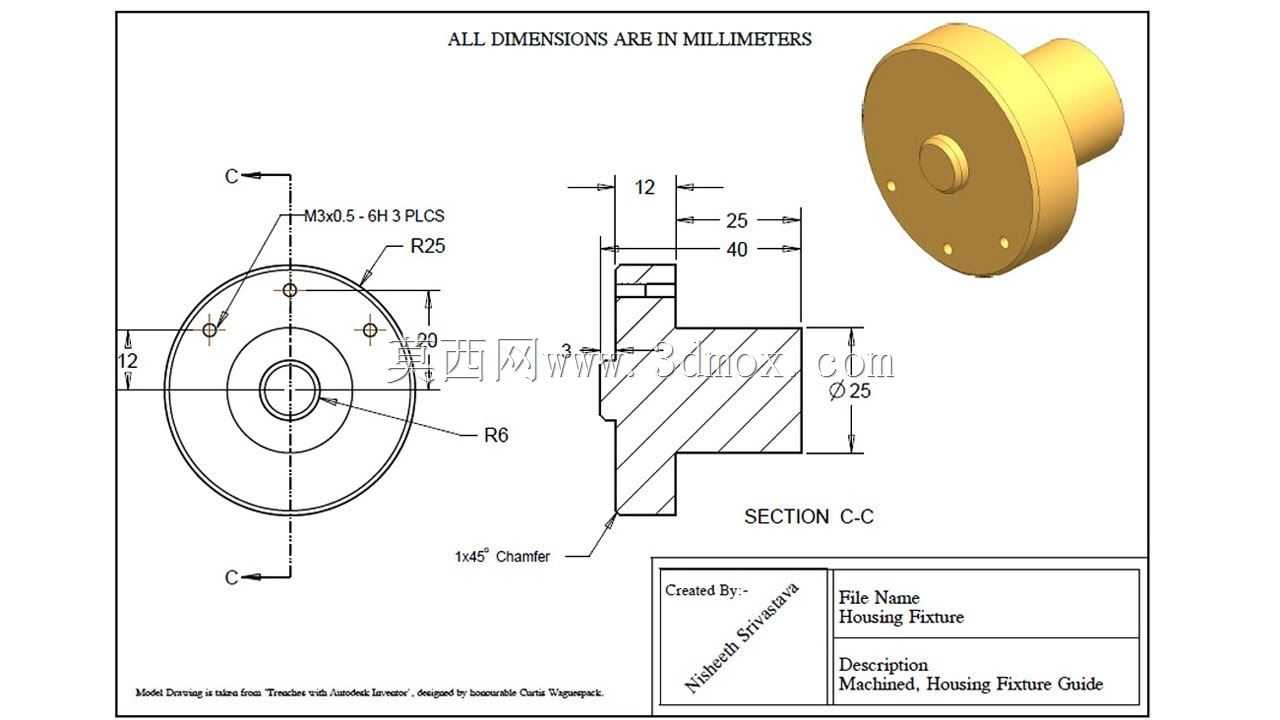

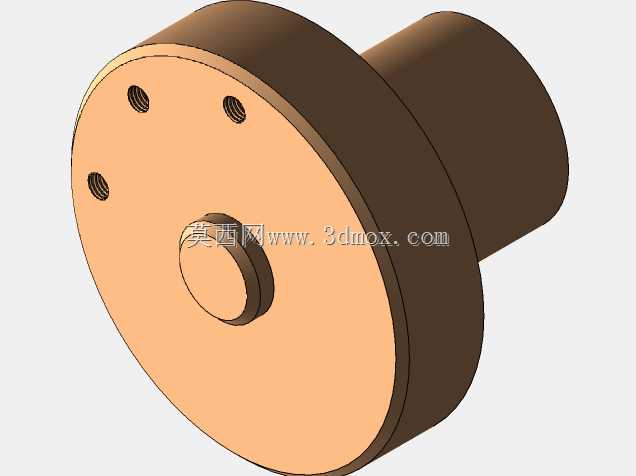

　　在各类中小型机电设备、精密仪器的装配环节中，外壳固定构件是承担壳体定位、载荷传递、防护密封衔接的核心基础零件，这类零件的设计合理性直接影响整机的装配精度、运行稳定性与后期维护便捷性。这款法兰式外壳固定构件，采用同轴阶梯式结构布局，主体由大直径法兰盘与同轴延伸的圆柱定位段两部分构成，法兰盘端面均匀分布三处M3规格螺纹孔，螺纹精度满足6H公差要求，可适配标准M3内六角圆柱头螺钉完成紧固连接。从实际应用场景来看，这类固定构件常被用于小型伺服驱动单元、传感检测模块、微型液压阀组的外壳装配场景，当设备需要将外壳体与内部安装基座做同轴定位固定时，圆柱定位段可先插入基座的对应定位孔内，完成径向位置的精准约束，避免装配过程中出现同轴度偏差，

　　后续通过法兰端面上的螺纹孔穿入螺钉，即可实现轴向的压紧固定，整个装配过程无需额外设计复杂的定位工装，单人即可快速完成装拆操作。在设计思路层面，这款构件优先考虑了装配容错性与受力均匀性，三处螺纹孔采用120度等分布局，相比两孔布局拥有更好的抗扭转性能，相比四孔布局则减少了不必要的螺钉用量，在满足紧固强度要求的前提下压缩了零件加工与装配成本；法兰盘与圆柱定位段的衔接处采用小圆弧过渡处理，避免直角衔接带来的应力集中问题，即便设备运行过程中存在持续的微幅振动，衔接位置也不会出现应力断裂的风险。从安装边界尺寸来看，圆柱定位段的外径与基座定位孔采用H7/g6间隙配合，既保证装配时的顺畅插入，又将径向配合间隙控制在0.02mm以内，

　　避免装配后出现径向窜动；法兰盘的厚度经过受力校核，当三处M3螺钉按照标准拧紧力矩施加预紧力时，法兰盘不会出现翘曲变形，能够保证外壳与基座贴合面的密封性能，若设备有防尘、防水的防护要求，可在法兰贴合面处加装对应厚度的橡胶密封垫片，螺钉紧固后垫片的压缩量可控制在合理区间，不会出现过压破损或压缩量不足导致密封失效的问题。在实际选型应用中，这类固定构件可根据不同设备的外壳重量、振动工况调整螺纹孔深度与法兰盘直径，若应用在振动幅度较大的设备上，可适当增加螺纹孔的啮合长度，提升螺纹连接的防松性能；若应用在对重量有严格要求的航空、便携检测设备场景，可在满足结构强度的前提下对圆柱段做轻量化镂空处理，进一步降低零件自重。不同于常规的平板式固定法兰，

　　这款构件自带的圆柱定位段将定位与紧固功能集成在单一零件上，减少了装配环节的零件数量，避免了额外设计定位销、定位套等零件带来的公差累积问题，在批量装配场景下能够有效提升装配效率，降低因多零件配合公差超差导致的装配不良率。从加工工艺角度来看，这款构件的结构完全适配常规数控车削加工，法兰端面的螺纹孔可通过钻攻中心一次装夹完成加工，能够有效保证各螺纹孔相对于圆柱定位段的位置度精度，批量加工时的尺寸一致性较好，加工成本可控，适合作为通用类固定配件在各类中小型机电设备中推广应用。在实际设备维护场景中，这类集成式固定构件的拆换也十分便捷，当构件出现螺纹滑牙、磕碰变形等问题时，只需卸下三颗紧固螺钉即可完成零件更换，无需对基座或外壳做额外的修整，能够大幅缩短设备的停机维护时间。
