外六角标准螺栓紧固件三维结构设计

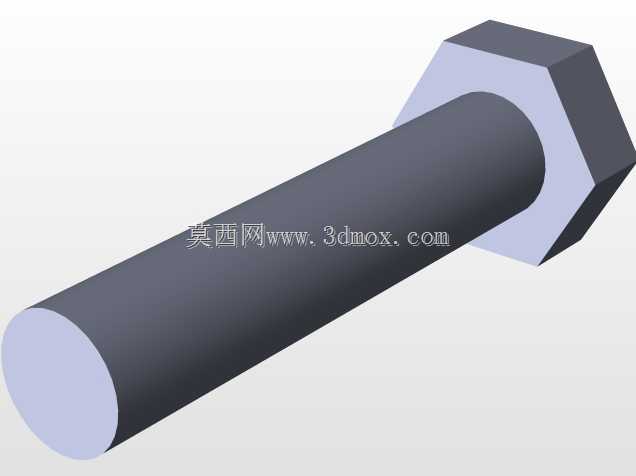

　　在各类机械结构装配场景中，螺纹紧固件始终是应用覆盖范围最广的基础连接元件，从重型工程机械的机架拼接、机床设备的组件固定，到小型自动化模组的零件锁附、民用五金的结构组装，都离不开这类标准连接件的支撑。本次设计的外六角螺栓，核心是匹配通用标准扳手的夹持尺寸，在建模阶段优先确定六角头的对边宽度、对角尺寸参数，确保市面上常规的呆扳手、套筒、活动扳手都能稳定夹持，不会出现打滑、棱角磨损过快的问题，这一点在现场装配、后期运维拆解环节尤为关键，很多非标准的六角头设计往往因为对边尺寸偏差，导致现场没有适配工具，延误装配进度。

　　从结构设计逻辑来看，这款螺栓没有刻意做冗余的装饰性结构，所有几何特征都服务于实际连接功能：六角头的厚度经过反复校核，既保证拧紧过程中头部能承受足够的扭矩载荷，不会出现头部剪切断裂的问题，又不会因为头部过厚占用过多的装配空间，在一些安装间隙局促的场景下，过厚的螺栓头会和周边零件产生干涉，导致装配无法完成。螺杆部分的长度设计预留了足够的螺纹旋合余量，同时光杆段的直径公差严格控制在通用装配要求范围内，和被连接件的安装孔形成间隙配合，既能保证装配时螺栓可以顺利穿入孔位，又不会因为配合间隙过大导致连接后出现径向窜动，影响整体结构的连接刚性。

　　在实际设备应用中，这类螺栓常和螺母、平垫圈、弹簧垫圈搭配使用，不同的搭配组合适配不同的工况需求：搭配平垫圈可以增大螺栓头和被连接件表面的接触面积，降低接触面的压应力，避免软质被连接件表面被压溃；搭配弹簧垫圈则可以在振动工况下提供持续的预紧力补偿，降低螺纹副松脱的风险。建模过程中特意保留了螺纹的完整几何特征，没有采用简化的贴图示意方式，这是因为在做整机装配干涉检查、运动仿真的时候，完整的螺纹特征可以更真实地模拟螺栓和螺母的旋合过程，避免出现螺纹旋合长度不足、螺纹尾部和被连接件干涉的问题，很多设计新人在做紧固件建模时习惯省略螺纹特征，往往在实际装配时才发现螺纹长度不够，导致零件报废。

　　从安装边界维度考量，这款螺栓的六角头外接圆直径、螺杆长度、头部厚度都严格遵循通用紧固件的尺寸规范，设计选型时只需要确认被连接件的总厚度、安装孔的孔径、装配空间的扳手操作余量，就可以直接选用，不需要额外做定制化修改。在承受轴向载荷的工况下，螺栓的螺杆光杆段和螺纹段的过渡位置做了圆角处理，避免应力集中导致的疲劳断裂，这一细节在交变载荷的设备连接场景中尤为重要，很多螺栓的失效案例都出现在应力集中的过渡位置，圆角处理可以大幅提升螺栓的疲劳寿命，降低设备运行过程中紧固件断裂的风险。

　　在不同的行业应用场景中，这类螺栓的选型逻辑也有差异：在静态承重的机架结构中，优先保证螺栓的抗拉强度满足载荷要求，六角头的夹持尺寸适配现场常用工具即可；在有振动冲击的设备连接场景中，除了强度要求，还要考虑螺纹的防松设计，搭配对应的防松垫圈或者螺纹锁固胶使用；在有防腐要求的户外设备场景中，螺栓的表面处理会对应调整，但基础的结构尺寸依然和本次设计的模型保持一致，保证互换性。建模阶段对所有棱角的工艺倒角都做了还原，这些倒角不仅可以去除加工过程中的锐边毛刺，避免装配时划伤操作人员，还能引导螺栓顺利穿入安装孔，提升装配效率，尤其是在自动化装配的产线上，螺栓头部的倒角可以让自动送钉机构更顺畅地完成螺栓定位，减少卡料的概率。
