两端带孔长条连接金属板结构件

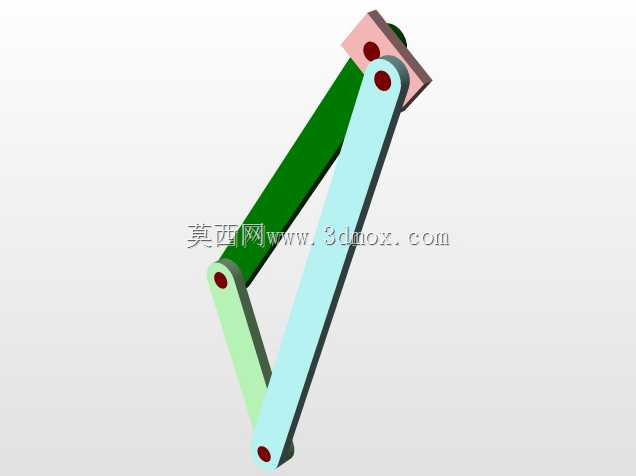

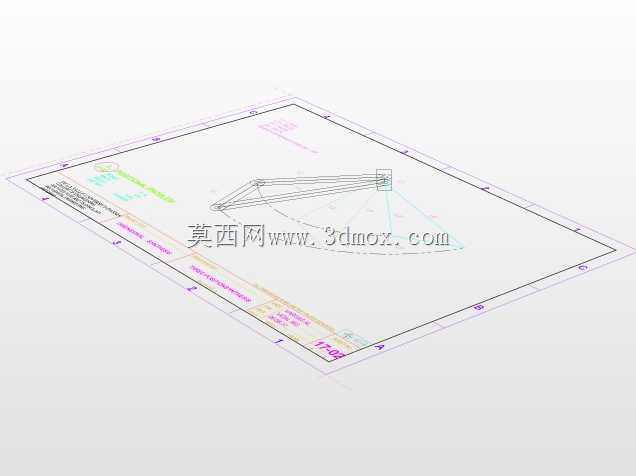

　　这类两端带孔的长条板件，在轻工输送线、小型工装夹具、简易连杆传动机构里的出镜率极高，很多做非标设备的结构工程师在做方案阶段，都会先把这类基础连接件的三维模型调出来做布局校验，避免后期装配出现干涉问题。从实际使用场景来看，这类板件最常作为连杆机构的中间传力构件，比如小型手动压力机的操作杆连接段、自动化料仓的挡料摆臂支撑件、输送线侧部的导向调节撑杆，都能看到同结构的零件，它不需要复杂的型面加工，常规的板材切割、钻孔、去毛刺工序就能完成加工，加工成本低，互换性强，是设备组装里最常用的基础连接件之一。

　　从功能特性上看，板件两端的同轴孔是核心功能结构，孔位的公差直接决定了装配后机构的运动顺畅度，做设计的时候，通常会根据配合的销轴直径来确定孔的公差带，如果是需要相对转动的铰接位置，孔会选H7的间隙配合公差，孔口做1×45度的倒角，既方便销轴装配导入，也能去除钻孔后的飞边，避免装配时刮伤销轴表面的防锈层；如果是需要锁死固定的连接位置，孔的公差可以适当放宽到H9，装配时配合平垫、弹垫和防松螺母，就能保证连接的刚性，不会因为设备运行的振动出现松脱。板身做等宽的长条结构，一方面是为了在满足抗弯强度的前提下尽可能减少材料占用，另一方面平直的侧边也方便做安装定位，装配时可以靠直角尺靠住板边来调整安装角度，不需要额外做复杂的定位基准。

　　设计这类板件的时候，首先要核算的是板件受力后的弯曲变形量，比如作为传力连杆使用时，要根据机构的最大输出推力，结合两孔之间的中心距，选择合适的板材厚度，常规Q235材质的话，中心距150mm以内、受力不超过500N的场景，3mm厚的板材就能满足强度要求，不会出现受力后板身弯曲变形的问题；如果是用在有冲击载荷的位置，比如冲压设备的辅助连杆，就要把板材厚度提升到5mm以上，同时孔位位置做局部的沉台加厚处理，避免孔位受挤压出现椭圆变形，影响机构的运动精度。板件的安装边界也需要在建模阶段就考虑清楚，两孔的中心距要和配套的连杆、支座安装孔位完全匹配，板身的宽度要小于安装位置的预留间隙，通常单边留1-2mm的间隙就足够，避免机构摆动时板身和周边的结构件发生剐蹭；板件的边缘要做R1的圆角处理，不要留尖锐的直角，一方面是避免安装调试时划伤操作人员，另一方面也能减少板材切割后的应力集中，提升零件的疲劳强度，尤其是长期做往复摆动的构件，边缘圆角处理能大幅降低开裂的风险。

　　从建模逻辑上来说，这类板件不需要做复杂的曲面特征，先绘制板身的拉伸轮廓，确定整体长度、宽度和厚度，再在两端位置绘制孔的草图，拉伸切除出安装孔，最后添加边缘倒角、圆角的工艺特征就可以完成建模，建模时要把孔的中心距作为关键驱动尺寸，后续调整机构参数的时候，只需要修改中心距数值就能快速生成不同规格的连接板，不需要重新绘制整个轮廓，能大幅提升系列化设计的效率。实际生产中，这类板件通常会采用激光切割的方式下料，精度能控制在0.1mm以内，完全满足常规设备的装配精度要求，加工完成后做喷塑或者发黑的表面处理，就能提升零件的防锈能力，适配车间多油污、多粉尘的使用环境，不需要做额外的精加工工序，生产周期短，备件替换也很方便，设备维护时不需要复杂的拆卸工具，抽出销轴就能更换新的板件，能有效减少设备的停机维护时间。
