C型槽式存储承载钣金构件

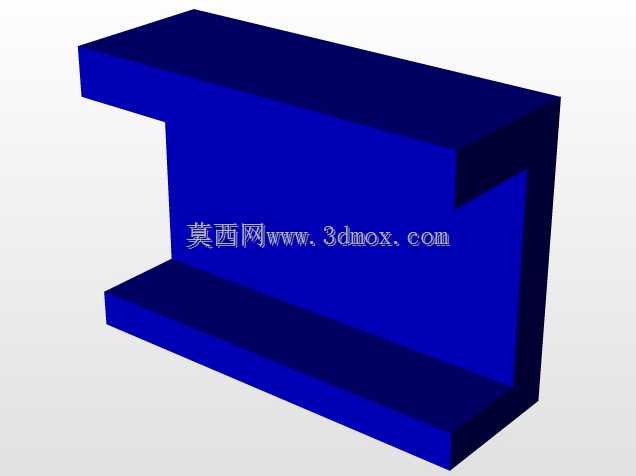

　　在车间物料周转、设备内部元器件承托、轻型工装架体搭建这类场景里，这类C型槽式构件的使用频率远高于常规平板类支撑件。不同于平直板材只能提供单平面承托，该构件通过上下平行的折边与中间垂直连接段形成半开放的容纳空间，既可以作为独立的存储单元承托条状、块状物料，也能作为设备框架的连接嵌件，和其他型材配合完成架体的快速拼接。

　　从实际使用的工况出发，设计时首先要考虑的是承载后的形变余量。上下两个水平伸出的翼缘是主要的受力接触面，当物料放置在翼缘表面时，载荷会通过翼缘传递到中间的垂直腹板上，因此腹板的厚度需要匹配预期承载重量做对应调整，避免长期受载后出现翼缘下弯、腹板外鼓的塑性变形。构件的开口尺寸并非随意设定，需要匹配常用存储物料的最大宽度，同时预留10到15毫米的操作间隙，方便操作人员取放物料时不会被侧壁剐蹭，也能适配常规的机械手末端夹具抓取行程，满足自动化产线的上下料需求。

　　安装边界上，该构件可以通过两种方式完成固定：一种是在垂直腹板上预制沉头安装孔，使用螺栓将构件直接锁固在设备立面或者墙面支架上，这种安装方式适合固定位置的存储工位，承载稳定性更强；另一种是在上下翼缘的外侧预留卡槽结构，可以卡入铝型材的标准槽口内，无需额外打孔就能完成位置调整，适合柔性产线里需要频繁变更存储位置的工位。构件的所有折边位置都做了等半径的圆角过渡，一方面是钣金折弯工艺的必然要求，避免折弯处出现应力集中导致的开裂，另一方面也能消除锐边，防止操作人员取放物料时被划伤，符合车间作业的安全规范。

　　不同于封闭的箱型存储件，这种半开放的C型结构在减重上有明显优势，相同承载能力下，耗材用量比封闭箱型件少近四成，同时三面开放的结构让物料的可视性更好，操作人员不需要额外探身就能确认存储位的物料剩余量，盘点效率更高。在设备内部的布线场景中，该构件的槽内空间还可以作为线缆的走线通道，承托线缆的同时避免线缆直接裸露在设备外侧，配合扎带就能完成线缆的规整固定，一物多用减少了额外走线槽的安装需求。

　　设计建模过程中，需要重点控制折弯处的展开尺寸计算，不同厚度的板材折弯扣除值存在差异，要匹配实际加工车间的折弯机参数设定展开料的尺寸，避免加工后出现翼缘长度偏差、开口尺寸不符合设计要求的问题。翼缘的末端可以根据使用需求选择是否做小角度的外翻边，当需要承载表面光滑、容易滑落的物料时，外翻边能形成简易的挡边结构，防止物料从翼缘边缘滑落，而如果需要和其他平板件对接拼接，翼缘末端则保持平直即可，保证对接面的平整度。

　　从长期使用的维护角度看，这种一体式折弯成型的构件没有额外的焊接接缝，不存在焊缝锈蚀、脱焊的隐患，表面做喷塑或者镀锌处理后就能适应多数车间的潮湿、多粉尘工况，日常维护只需要定期清理槽内积存的杂物即可，不需要做额外的润滑或者紧固件复检，运维成本极低。在轻型仓储场景里，多个该构件平行安装在立式支架上，就能形成多层的物料存储架，每层的间距可以根据存储物料的高度灵活调整，相比固定层高的货架适配性更强，适合多品种、小批量的生产车间做零散物料的分类存储。
