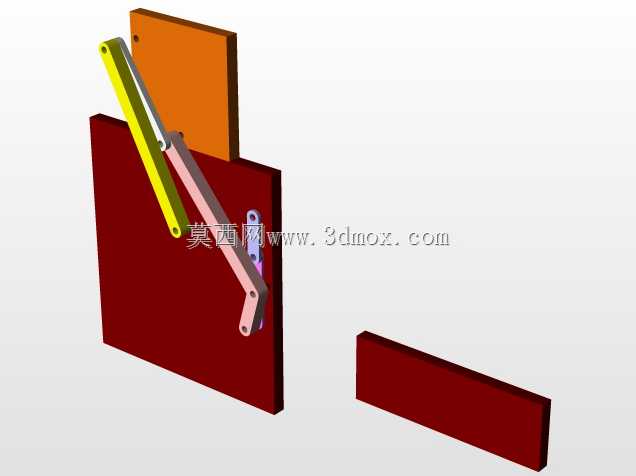

双孔定位安装矩形平板结构件

　　在各类非标设备机架搭建、工装夹具定位、小型机电组件安装的场景里，这类带双安装孔的矩形平板是出镜率极高的基础结构件，很多刚入行的结构设计人员容易忽略这类基础件的细节设计，往往直接画个方块打两个孔就出图，等到实际装配时才发现各种干涉、强度不足、安装对位困难的问题。这类平板的核心作用是作为承载基体，为安装在其表面的小型元器件、导轨副、检测模块或者管路接头提供稳定的安装基准，同时通过自身的两个安装孔实现与机架型材、相邻结构件的快速定位与固定，不需要额外做复杂的对位工装，两个孔的孔距公差一般控制在±0.05mm范围内，就能满足大部分普通工业场景的重复安装精度要求。从设计思路上来说，这类平板的厚度选择需要匹配实际承载的载荷，

　　若只是固定小型传感器、接线端子这类轻量化部件，厚度选5-8mm即可，若需要承载小型气缸、直线滑台这类有往复冲击载荷的部件，厚度则要提升到12-15mm，同时两个安装孔的位置要避开平板的受力集中区域，不要设置在距离板边缘小于2倍孔径的位置，避免锁紧螺栓时出现板边开裂的问题。平板的外形采用直角矩形结构，四个边角可以根据实际安装空间选择做C1或者C2的倒角，既可以去除加工产生的毛刺避免划手，也能在安装到狭窄空间时避免边角与相邻部件发生卡滞。两个安装孔采用通孔设计，孔径比配套使用的螺栓公称直径大0.2-0.3mm，预留出足够的安装调整余量，不会因为加工误差导致螺栓无法穿入，孔的两端可以做0.5mm的沉孔倒角，去除孔口的飞边，

　　也能让螺栓垫圈更好地贴合板面。在实际设备应用中，这类平板既可以作为立式安装的转接板，固定在铝型材机架的立面上，用来安装光电传感器、行程开关这类检测元件，两个孔位的垂直排布方式，能让安装后的平板保持垂直状态，不会因为长期受载出现倾斜；也可以作为卧式的承载板，安装在小型工作台的台面上，用来放置待加工的小型工件，配合快速夹钳实现工件的快速定位夹紧。设计这类平板时还要考虑安装边界的问题，平板的整体长宽尺寸要比安装在其表面的所有元器件的最大外轮廓单边大出至少10mm的余量，一方面给螺栓锁紧预留出扳手操作空间，另一方面也避免元器件突出板边，在设备搬运或者维护过程中受到磕碰损坏。如果平板使用在有防尘、防碎屑要求的场景，

　　板面可以做表面氧化或者喷塑处理，提升表面的耐磨性能，避免长期使用后板面生锈产生碎屑掉落到下方的精密传动部件中；如果是用在有导电要求的接地点位，安装孔的周围则要保留裸露的金属基面，不需要做表面涂层处理，保证接地回路的导通可靠性。很多设计人员在建模这类基础件时，容易忽略板面的平面度要求，实际上如果平板用来作为精密检测元件的安装基准，板面的平面度需要控制在0.02mm/100mm范围内，不然安装后的传感器会出现检测角度偏移，导致检测数据出现误差，无法满足设备的运行精度要求。两个安装孔的中心连线要与平板的侧边保持平行，平行度公差控制在0.03mm以内，这样在安装时只需要对齐平板的一个侧边，就能保证两个孔位与机架上的预装孔位完全对位，不需要反复调整平板的位置，能大幅提升现场装配的效率。另外在建模时要注意，平板的所有棱边都要做倒钝处理，不要保留尖锐的直角，避免装配人员在操作时被划伤，这也是结构设计中人文关怀的细节体现。这类平板虽然结构简单，但是作为设备中的基础承载部件，其设计合理性直接影响到后续整个组件的安装精度与运行稳定性，不能因为结构简单就随意设定参数，需要结合实际的安装场景、承载载荷、操作空间来综合确定各项尺寸与公差要求，才能做出真正符合生产实际需求的结构件。
