带三角加强筋的多耳式安装固定支座

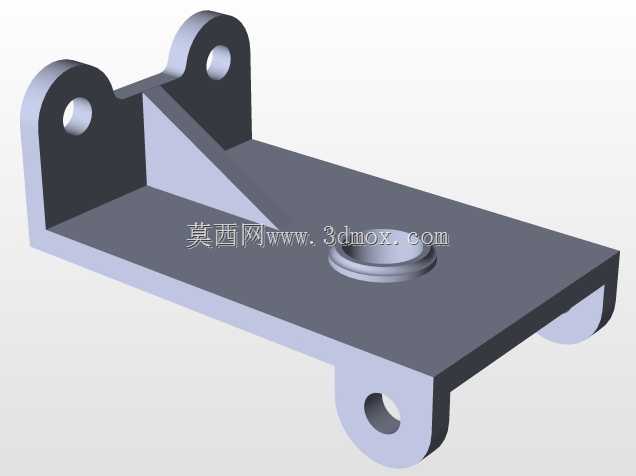

　　这类带三角加强结构的多耳固定支座，在轻工输送线侧边导料组件、小型自动化设备的外置传感器安装工位、非标工装的定位模块挂载场景中十分常见，日常做结构设计时，这类支座属于典型的“小零件担大作用”的类型，很多时候整机的安装精度、长期运行的结构稳定性，恰恰是这类不起眼的连接支座决定的。从结构本身来看，主体采用平板式承载基底，基底上预留的凸台沉孔结构，主要用于穿装定位螺栓或者承接外置的轴类、杆类连接件，沉孔的设计可以避免螺栓头突出安装平面，保证支座与被连接件的贴合面完全接触，不会出现局部虚接导致的受力偏移。三个分布在不同方位的带孔耳座，分别承担不同方向的连接限位作用：两个同侧布置的高位耳座，主要用于和上方的立式构件做铰接或者螺栓固接，

　　耳座上的通孔做了倒角处理，既可以去除机加工后的毛刺避免安装时割伤操作人员，也能在穿装销轴或者螺栓时起到导向作用，降低装配对位的难度；低位侧伸的单耳座，主要用于和下方的机架型材做斜向支撑连接，抵消支座承受的侧向倾覆力矩。平板基底与高位耳座之间设置的三角加强筋，是这个支座设计的核心受力结构，很多新手做设计时容易忽略这类加强结构，导致支座在承受竖向载荷或者侧向冲击时，耳座与底板的连接位置出现应力集中，长期运行后产生焊缝开裂或者板材变形的问题，这个三角筋的斜边角度、与底板和耳座的连接宽度，都是按照等强度设计思路做的匹配，筋板厚度与底板、耳座的板厚保持一致，既不会因为筋板过厚导致焊接或者成型时出现应力残留，也不会因为筋板过薄起不到加强作用。

　　做安装边界核算时，首先要确认底板的平面度公差，这类支座的安装贴合面平面度一般要求控制在0.1mm以内，否则锁紧安装螺栓后，底板会产生强制变形，连带上方的耳座孔位出现同轴度偏差，导致穿装的销轴出现卡滞、偏磨的问题。三个耳座的孔位中心距是安装时的核心尺寸，高位两个耳座的孔同轴度需要控制在0.05mm以内，否则铰接的构件转动时会出现别劲的情况，低位耳座的孔中心与底板安装面的高度差，需要和配套的斜撑杆长度做匹配，避免装配时出现尺寸干涉。在实际选型应用时，这类支座如果用于有振动的工况，比如振动料斗的挂载支架、输送线的侧边挡料机构安装座，耳座的通孔可以根据需求加装钢套，降低孔壁的磨损速度，延长支座的整体使用寿命；如果用于洁净环境的设备，

　　比如食品包装线的组件安装，板材表面可以做喷砂或者电解抛光处理，避免积尘积料，满足卫生级要求。从建模逻辑来看，这类支座的建模过程需要先确定安装面的基准，再依次拉伸底板、耳座、加强筋、凸台沉孔这些特征，所有的折弯位置如果是钣金成型的话，需要预留对应的折弯圆角，避免折弯时出现板材开裂的问题，如果是机加工一体成型的结构，转角位置要留清根槽或者加工圆角，减少应力集中点。很多设计人员在做这类支座时，容易把加强筋的位置做偏，导致筋板没有落在受力的传力路径上，实际受力时筋板完全起不到作用，这个支座的三角筋刚好连接在高位耳座的受力根部与底板的中部承载区，竖向载荷从耳座传递下来时，可以通过筋板快速分散到整个底板平面，不会让载荷集中在耳座与底板的连接焊缝上。另外底板上的沉孔位置，设置在底板的几何中心附近，保证被连接件的载荷可以均匀传递到整个底板，不会出现偏载导致的底板一侧翘起的问题，沉孔的深度设计也需要匹配常用螺栓的头部高度，保证螺栓锁紧后头部完全沉入沉孔内，不会突出平面影响其他组件的安装。
