航空站嵌入式限位卡槽结构件

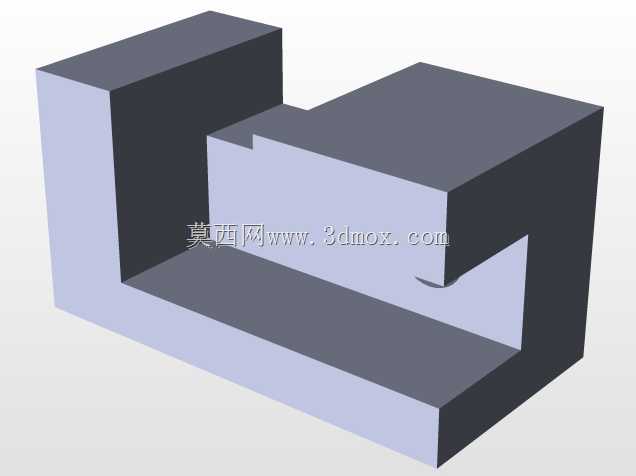

　　在航空地面保障与机载设备安装场景中，这类嵌合式卡槽结构件的应用覆盖了从机载设备舱快装支架到地面保障工位定位治具的多个环节，核心作用是实现两个功能模块的无紧固件快速对位与限位，避免设备在振动、冲击工况下出现相对窜动。日常航线维护作业里，机务人员更换机载通讯模块、导航组件时，不需要额外携带紧固件拆装工具，只需将待装模块沿卡槽导向面滑入到位，即可依靠结构本身的咬合限位完成初步固定，大幅压缩过站维护的作业时长，这也是这类结构在航空维修场景中被大量采用的核心原因。从结构设计逻辑来看，该构件采用L型主体基座搭配内凹限位槽的布局，基座外侧的垂直立面作为安装基准面，加工时直接与设备舱的安装衬板贴合，通过侧边的预留安装孔完成基座固定，

　　不需要额外设计调整垫片来补偿安装误差，槽体内侧的台阶面做了微小的倒角处理，既可以在装配时引导配对构件顺利滑入，又能在装配到位后形成上下两个方向的限位面，承受垂直于安装面方向的冲击载荷。实际选型时需要重点关注槽体的开口宽度与深度尺寸，槽宽的加工公差控制在正负0.02mm范围内，过大会导致配对构件装入后存在旷量，振动工况下容易出现磨损异响，过小则会导致装配卡滞，低温环境下构件出现微量冷缩时甚至会出现无法拆装的问题；槽深尺寸需要匹配配对构件的嵌合凸台高度，保证凸台完全滑入后，台阶面能完全贴合受力，避免局部应力集中导致槽体边缘崩裂。安装边界方面，该构件的基座底部预留了3mm的避让空间，用于容纳安装面的走线或密封胶条，

　　不会因为基座压到线缆导致绝缘层破损，也不会影响安装面的密封性能；构件的外轮廓边角全部做了R1.5的圆角处理，一方面是避免机务人员作业时被锐边划伤，另一方面也能减少应力集中，提升构件在频繁冲击工况下的疲劳寿命。在机载设备应用场景中，这类卡槽结构通常采用高强度铝合金加工，表面做硬质阳极氧化处理，耐磨性能是普通铝材的5倍以上，能够承受上千次的反复插拔装配而不出现明显磨损；地面保障工位的治具应用中，也可以采用45号钢调质处理，成本更低且抗冲击性能更强，适合大载荷的工位定位需求。设计过程中需要重点核算槽体根部的抗弯强度，当配对构件受到侧向冲击力时，槽体的直角根部是应力集中的核心区域，需要根据实际工况的冲击载荷大小调整根部的圆角尺寸，

　　必要时可以在根部增加加强筋结构，避免长期受载后出现根部开裂的问题。另外，槽体的导向段长度设计为总槽长的1/5，导向段的开口做了1度的拔模斜度，即使配对构件存在微小的位置偏差，也能顺着导向斜面滑入槽内，降低装配对位的难度，尤其是在高空作业或者光线不佳的设备舱内作业时，这种容错设计能大幅降低操作难度，减少装配失误的概率。
