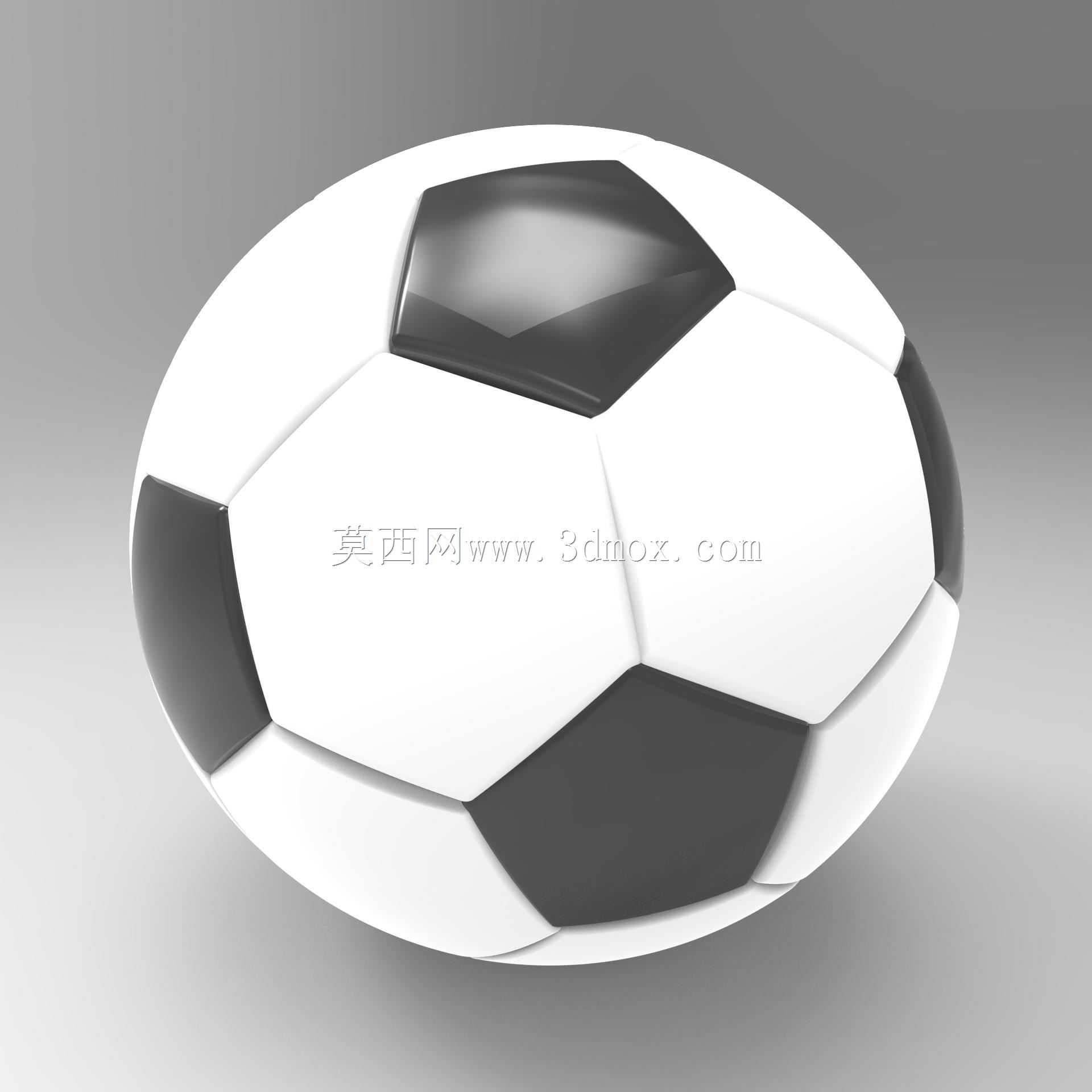

经典黑白块拼接足球三维结构设计

　　这款球面结构的三维建模，核心围绕传统足球的拼接几何逻辑展开，区别于常规一体化球体的简单建模思路，整个建模过程需要先拆解正多面体的几何拓扑关系，传统足球采用的是正五边形与正六边形拼接的球面结构，建模时首先要确定球面的基准直径，常规比赛用球的圆周范围在68-71厘米之间，换算为球体直径约21.6-22.6厘米，建模时需要先确定统一的球面基准面，所有拼接块的外轮廓都要贴合这个基准球面的曲率，避免拼接后出现表面凹凸不平的问题。

　　在实际的体育用品制造场景中，这类拼接球面的三维模型是足球开模、打样的核心依据，不管是手工缝制足球、机缝足球还是热粘合足球，都需要先通过三维模型确认每一块五边形、六边形皮料的裁切轮廓，以及拼接时的搭接边界。建模过程中需要注意，每一块多边形皮料的边缘都要做对应的倒角处理，模拟实际皮料缝合后的接缝凹陷效果，同时要保证相邻两块皮料的边缘曲率完全匹配，不会出现拼接错位或者缝隙过大的问题。

　　从结构设计的角度来说，这种五边形与六边形交替拼接的结构，能够在平面材料裁切后，通过边缘的缝合/粘合自然形成闭合的球面，相比其他拼接方式，这种结构的皮料利用率更高，拼接完成后的球面圆度更好，受力时的形变也更均匀。建模时需要先计算正二十面体的几何参数，再对正二十面体的顶点做截角处理，才能得到均匀分布的12块正五边形与20块正六边形的拼接拓扑结构，这个过程不能直接在球面上绘制多边形，否则会出现多边形边长不一致、拼接后缝隙不均的问题。

　　在实际生产应用中，这类三维模型除了用于皮料裁切模具的设计，还可以用于足球表面印刷定位、内胆匹配设计等环节。足球的内胆是充气结构，外层拼接皮料需要预留一定的拉伸余量，建模时需要考虑皮料厚度带来的尺寸差，通常外层皮料的厚度在1-3毫米之间，建模时的外球面是成品足球的外轮廓，内表面需要根据皮料厚度做等距偏移，保证内胆装入后，充气状态下外层皮料刚好处于张紧状态，不会出现皮料褶皱或者过度拉伸的问题。

　　建模过程中还要考虑气门芯的安装位置，常规足球的气门芯会设置在其中一块六边形皮料的中心位置，建模时需要在对应位置预留出气门芯的安装孔位，孔位的直径通常在8-10毫米之间，同时要在孔位周围做局部的加厚处理，模拟实际生产中气门芯位置的补强结构，避免充气时该位置出现应力集中导致的开裂问题。

　　从结构验证的角度，完成基础建模后可以通过三维软件的曲率分析工具，检查整个球面的曲率连续性，保证所有拼接块的外表面曲率一致，没有局部的凸起或者凹陷；同时可以通过装配干涉检查，确认相邻皮料的拼接边缘在模拟缝合状态下没有重叠或者间隙过大的问题，实际生产中如果皮料裁切尺寸偏差超过0.5毫米，拼接后的足球就会出现圆度不足、接缝不齐的问题，因此三维模型的尺寸精度需要控制在0.1毫米以内，才能为后续的模具加工、皮料裁切提供准确的依据。

　　这类球面拼接结构的设计思路，除了应用在足球制造领域，还可以延伸到其他球形壳体的设计中，比如装饰用球、球形储罐的分块设计、球形灯罩的拼接设计等，核心的几何拓扑逻辑是通用的，只是根据不同的应用场景调整球体直径、板块厚度、拼接固定方式即可。在建模时如果是用于体育用品生产，还需要考虑皮料拼接后的接缝深度，通常机缝足球的接缝深度在1-2毫米之间，热粘合足球的接缝深度更小，建模时可以通过调整多边形边缘的倒角参数来模拟不同工艺的接缝效果，为后续的产品外观验证、工艺参数调整提供直观的三维参考。
