三柱塞高压往复式流体输送泵结构设计

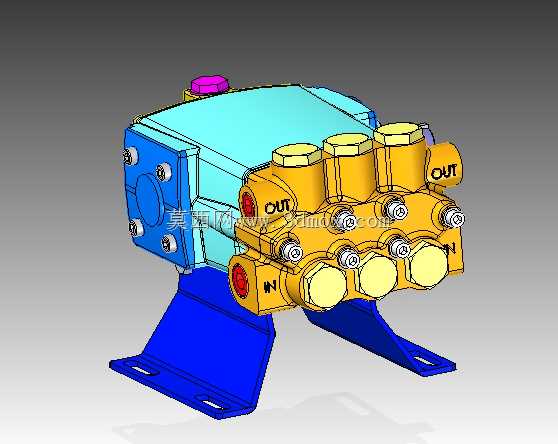

　　这款三柱塞结构的高压往复泵，在商用高压清洗、反渗透水处理增压、油田井口注水、小型化工流程定量输送等场景中应用十分广泛，区别于单柱塞泵的流量脉动缺陷，三柱塞呈120度相位差交错布置的结构，能让输出流量的脉动率控制在5%以内，大幅降低出口管路的振动与水锤风险，不需要额外搭配过大容积的稳压罐就能满足多数工况的连续供液要求。从结构布局来看，泵头采用分体式锻造黄铜材质，进液口布置在泵头下侧，三个独立的进液阀组垂直安装在进液流道上方，出液口设置在泵头侧上方，出液阀组与进液阀组同轴对应，这种流道设计能最大程度减少流体在泵头内的转向阻力，降低紊流带来的容积效率损失，黄铜材质的抗气蚀性能也优于普通铸铁泵头，在输送弱腐蚀性流体或者长期带压启停的工况下，

　　使用寿命能提升40%以上。动力端采用铝合金压铸壳体，内部的曲轴为整体式锻钢件，三个连杆轴颈按相位差加工，表面做渗碳淬火处理，硬度达到HRC58-62，配合剖分式滑动轴承，能承受连续8小时满负荷运行的交变载荷，壳体上的散热筋结构在曲轴高速运转时，能通过空气自然对流带走内部润滑油的热量，不需要额外配置冷却油路，简化了整机的辅助系统。安装支座采用钢板冲压折弯成型，两个支脚向外延伸，安装孔位为长圆孔设计，允许安装时存在±2mm的位置偏差，降低了配套机架的加工精度要求，支脚与泵体之间通过四个内六角螺栓刚性连接，结合面处设置有定位销孔，装配时能快速保证曲轴与配套驱动电机的轴系同轴度，避免皮带传动或者联轴器连接时出现偏磨问题。在设计细节上，

　　每个柱塞的密封部位采用多层组合密封结构，最外侧为防尘圈，阻挡外界的粉尘、水渍进入密封腔，中间为导向环，为柱塞往复运动提供径向支撑，避免柱塞偏磨拉伤，内侧为两道高低压唇形密封圈，分别对应吸入行程和排出行程的压力变化，密封件的安装槽预留了0.3mm的压缩余量，既能保证密封效果，又不会因为过盈量过大导致密封件过早磨损。进出液接口采用标准内螺纹设计，能直接对接市面上通用的高压管路接头，不需要额外加工转换接头，泵头顶部设置有排气螺塞，首次加注流体或者长期停机后重启时，拧开螺塞就能排净泵腔内的空气，避免出现空转不上压的问题。从安装边界来看，整机的重心落在两个安装支脚的中心连线上，卧式安装时不需要额外设置配重块，驱动端的输入轴可以通过皮带轮、

　　联轴器或者齿轮箱与动力源连接，输入转速适配范围在1000-1800rpm之间，对应输出流量范围能覆盖10-30L/min，额定输出压力可以达到25MPa，能满足多数中高压流体输送的需求。在结构建模过程中，所有的配合面都按照实际加工公差设置了间隙与过盈量，比如柱塞与导向环的配合间隙控制在0.02-0.04mm，轴承与曲轴轴颈的过盈量设置为0.01-0.03mm，装配关系完全还原实际生产的装配流程，能直接用于生成工程图指导生产，也可以作为配套设备选型时的干涉检查参考，在集成到清洗设备、水处理设备或者小型液压站时，能直接导入总装配体中核对安装空间，避免出现管路干涉、检修空间不足的问题。
