商用一体式熏烤烹制炉结构设计

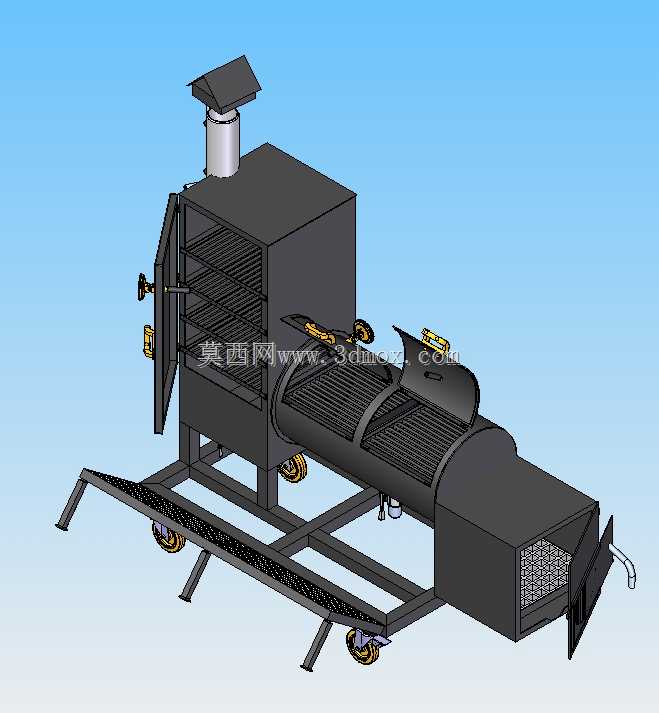

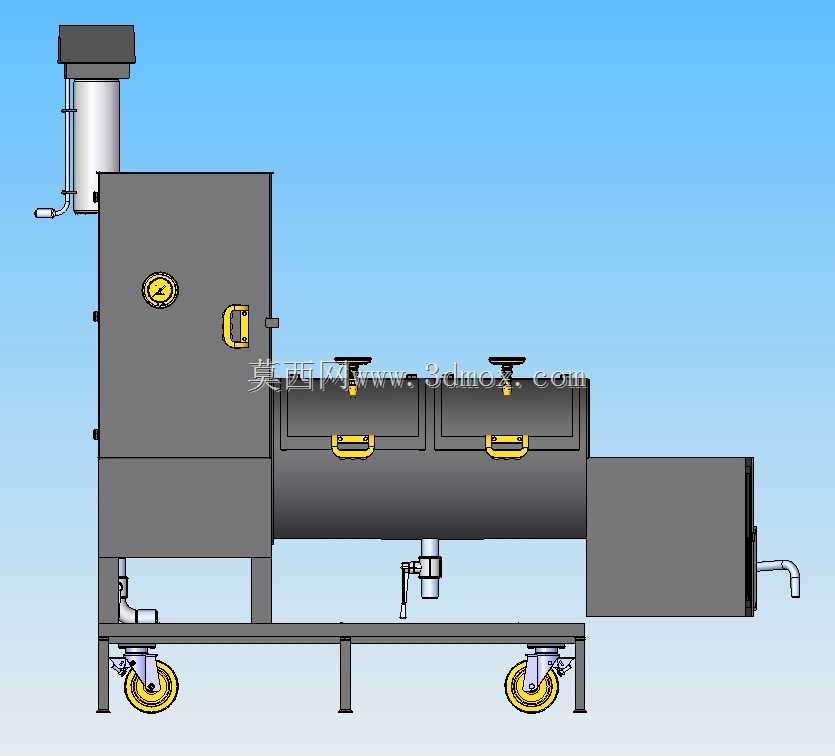

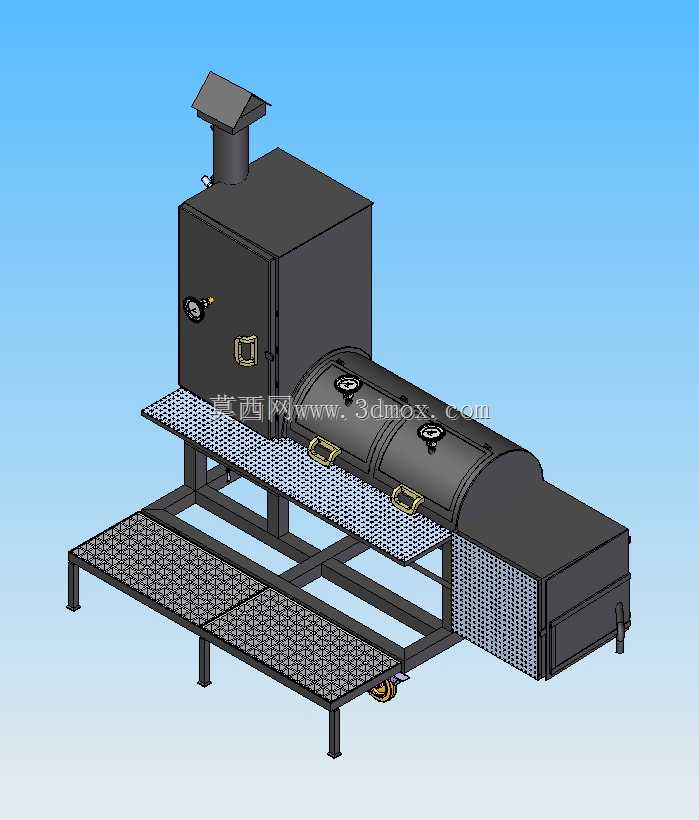

　　该设备面向餐饮门店、户外集中供餐、特色肉制品加工等场景设计，核心功能覆盖熏制、烤制、恒温焖烤三类烹制需求，可同时处理多批次不同品类食材，适配猪肉、羊肉、禽肉及部分水产类食材的熟化加工，解决传统分散式烧烤设备占地大、烟气无组织排放、温度控制精度不足的实际问题。设备整体采用分体集成式布局，左侧为立式熏制仓，中部为横置长筒烤制腔，右侧延伸出接油与余温利用段，底部设置三层镂空置物台架，可临时放置待加工食材、烹制工具及盛具，减少操作人员往返动线长度。熏制仓顶部设置可调节角度的排烟烟囱，可对接门店排烟管道或户外排烟通道，仓门配备耐高温密封胶条与锁紧卡扣，侧面嵌入温度检测表，可实时反馈仓内温度，仓内设置多层挂杆与置物格栅，

　　适配悬挂式熏制与平铺式熏制两种加工方式，仓体底部预留燃料投放与清灰口，可适配木炭、生物质颗粒两类常用熏烤燃料。中部烤制腔采用分段式筒身结构，每段筒身设置独立可开启的弧形仓盖，仓盖配备隔热提手，腔体内部分为上下两层，上层为烤制格栅，下层为接油导槽，可将烤制过程中产生的油脂导流至末端集油盒，避免油脂滴落至燃料区产生明火与焦烟，筒身侧面设置多组通风调节孔，可通过开孔大小调整腔体内氧气供给量，进而控制烤制温度与燃烧效率。右侧延伸段为余温焖制区，外部包覆冲孔隔热护板，利用烤制腔排出的余温对食材进行保温或慢焖处理，末端设置可拆卸集油抽屉，可定期抽出清理积存油污与食物残渣，避免长期使用产生异味与堵塞问题。底部支撑框架采用矩形钢管焊接成型，

　　支脚底部设置可调高度的防滑脚垫，可适配不平整的地面安装场景，框架上的置物台面采用冲孔钢板制作，兼顾承重能力与沥水沥油需求，台面边缘做折边处理，避免工具或食材滑落。设计过程中优先考虑设备的使用耐久性与清洁便捷性，所有与食材、烟气接触的部位均采用耐高温、易清洁的金属材质，可拆卸部件均采用无工具快拆结构，日常清理时无需额外工具即可完成接油槽、格栅、集油盒的拆卸清洗。设备安装时需预留左侧燃料投放操作空间、右侧清灰与集油盒抽取空间，顶部烟囱需与周边易燃结构保持足够安全距离，整体布局可根据使用场地的排烟方向调整烟囱朝向，无需改动主体结构即可适配不同场地的安装条件。设备的热力流道经过专门优化，

　　熏制仓产生的高温烟气可通过导流通道进入中部烤制腔辅助升温，最后流经右侧余温区后从烟囱排出，最大化提升燃料热量利用率，降低使用过程中的燃料消耗，同时减少烟气中未充分燃烧的颗粒物排放，相较于传统开放式烧烤设备，烟气溢出量可降低六成以上，适配室内商用场景的环保要求。
