六瓶组框架式级联氧气集装装置

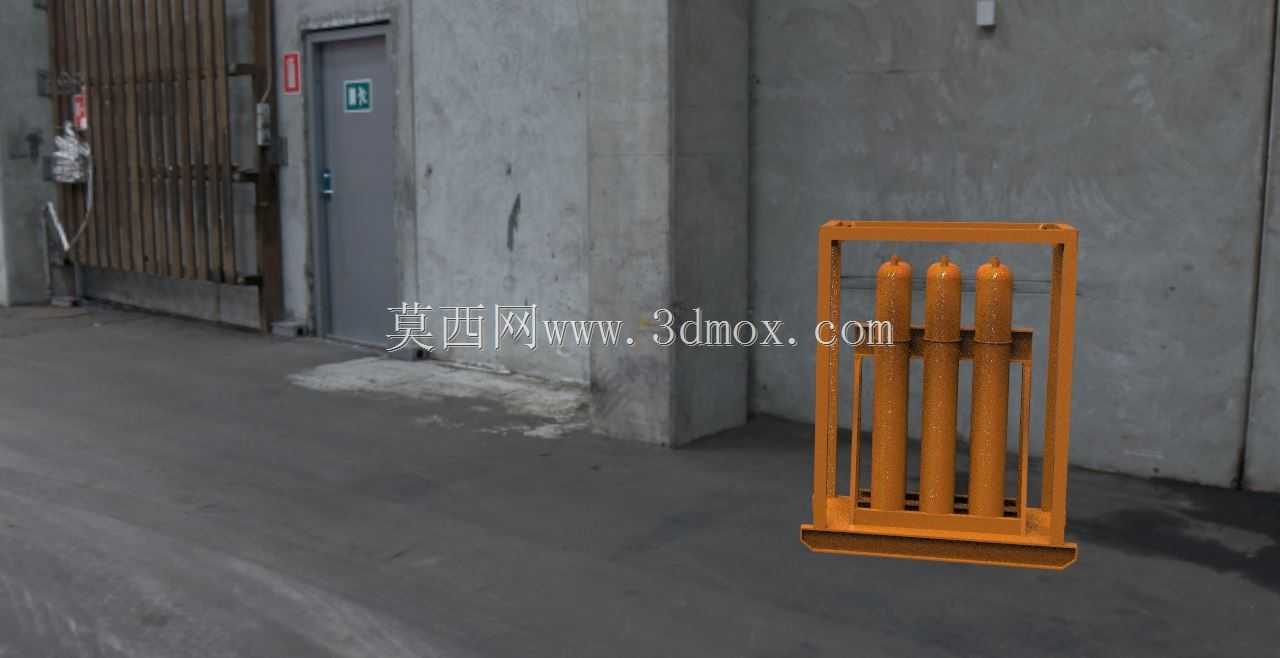

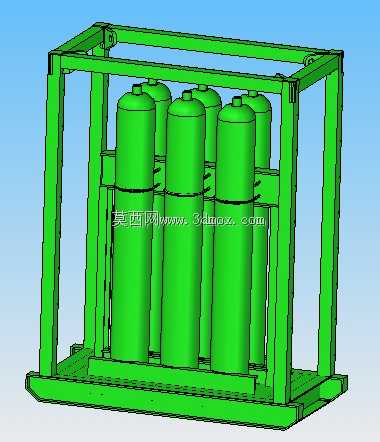

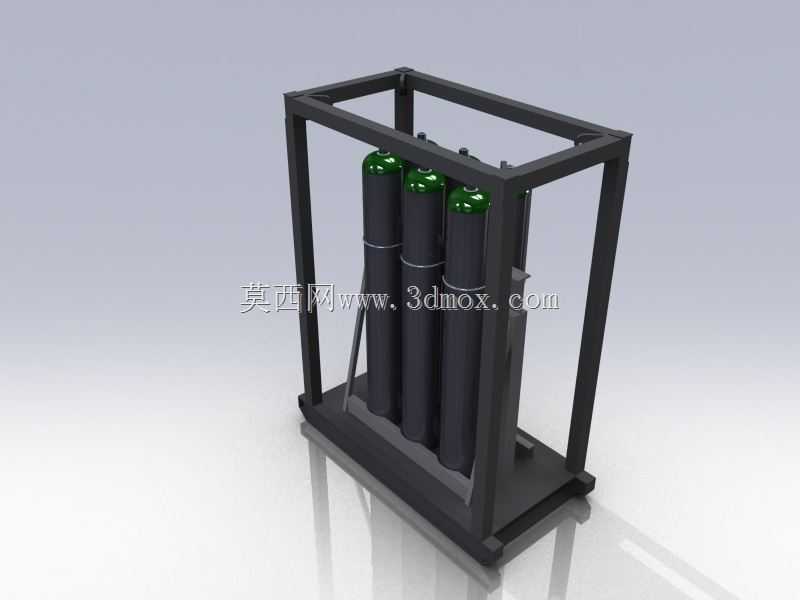

　　在工业集中供气、现场焊接作业、医疗应急储备、化工生产辅助供气等场景中，单瓶氧气供气存在换瓶频繁、压力波动大、现场摆放杂乱易引发安全隐患的问题，六缸级联氧气装置正是为解决这类痛点设计的集成式供气承载与汇流结构。整套装置采用框架式承载结构，主体框架由等边角钢与矩形钢管焊接成型，底部设置带防滑纹的整体承载托盘，托盘边缘做15度向上翻边处理，既可以避免气瓶放置时滑脱，也能承接气瓶表面可能产生的冷凝水或少量泄漏介质，防止现场地面积液带来的滑倒风险。框架的竖向立柱对应每只气瓶的位置设置了两道环形抱箍固定位，抱箍采用快拆式卡扣结构，不需要额外工具即可完成气瓶的锁紧与松脱，换瓶作业时单人即可操作，相比传统铁丝捆绑、链条固定的方式，固定可靠性更高，

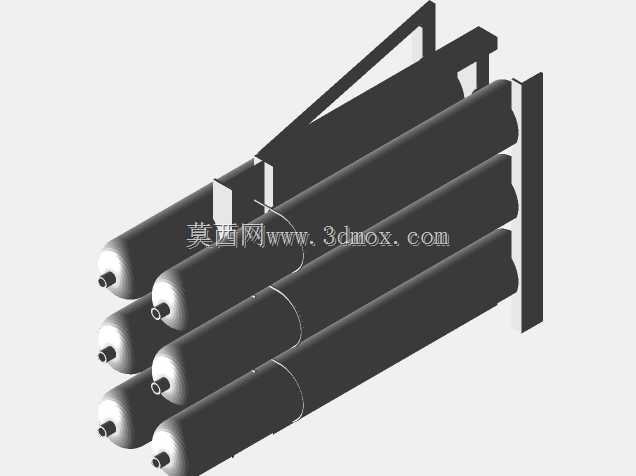

　　也能避免气瓶在转运、堆叠过程中出现倾斜、碰撞的问题。框架顶部设置了对称的吊装吊耳，吊耳与主立柱采用满焊连接，焊缝高度不小于型材壁厚，满足整套装置满瓶状态下的整体吊装转运需求，底部托盘下方预留了叉车作业槽位，可兼容手动液压叉车、机动叉车的叉取作业，适配车间内短距离转运、物流装车、仓库堆叠等不同的转运场景。从设计逻辑上看，整套结构优先考虑了气瓶布置的空间利用率，六只高压氧气瓶采用两排三列的对称排布方式，相邻气瓶之间预留了30mm的安全间隙，既避免气瓶外壁直接接触产生摩擦磕碰，也给汇流管路的安装、阀门操作预留了足够的操作空间，操作人员在正面即可完成所有瓶阀的开关、汇流排压力调节的操作，不需要探身到框架内部，降低操作时的磕碰风险。

　　框架的外形尺寸充分考虑了标准工业气瓶的外形参数，适配容积40L、公称直径219mm的常用高压氧气瓶，整体高度控制在1600mm，宽度1200mm，深度800mm，安装边界上要求放置地面平整度误差不超过5mm/m，周边1米范围内无高温热源、无易燃易爆物品堆放，框架可靠接地以避免静电积聚。在功能设计上，框架侧面预留了汇流排的安装固定位，可直接配套级联汇流管路实现六瓶氧气的自动切换供气，当在用气瓶压力降到设定阈值时，可自动切换到满瓶组供气，保证输出压力的稳定，不需要人工频繁切换瓶阀，适合长时间连续供气的作业场景。框架的所有钢制构件表面都做了除锈后喷塑处理，涂层厚度控制在60-80μm，具备良好的耐锈蚀、耐磕碰性能，适合在车间、野外工地、

　　仓储场所等不同环境下长期使用。结构受力方面，设计时对主立柱、底部托盘横梁做了受力校核，满瓶状态下单只气瓶重量约55kg，六瓶总重330kg，加上框架自重、汇流排附件重量，整体承载安全系数不低于3倍，满足日常使用、吊装转运的强度要求，不会出现框架变形、焊缝开裂的问题。框架的四个立柱底部设置了可调式支撑脚，可在地面不平整的场景下调节高度，保证整套装置放置水平，避免气瓶倾斜带来的安全隐患。相比零散摆放的气瓶组，这种集成式级联装置的现场管理难度大幅降低，气瓶统一收纳在框架内，可实现整组转运、整组存放，现场管线排布更规整，也方便日常的气瓶点检、安全检查工作，在船舶建造、钢结构加工厂、大型设备安装现场、中心供氧站备用气源等场景都有广泛的适用性。
