高压气动试压泵结构三维设计

项目分类:泵 发布时间:2022-01-04 ID:486052
  • 高压气动试压泵结构三维设计
  • 高压气动试压泵结构三维设计

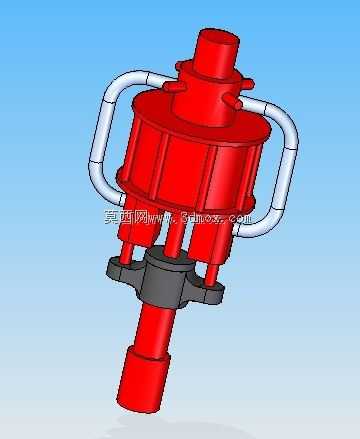

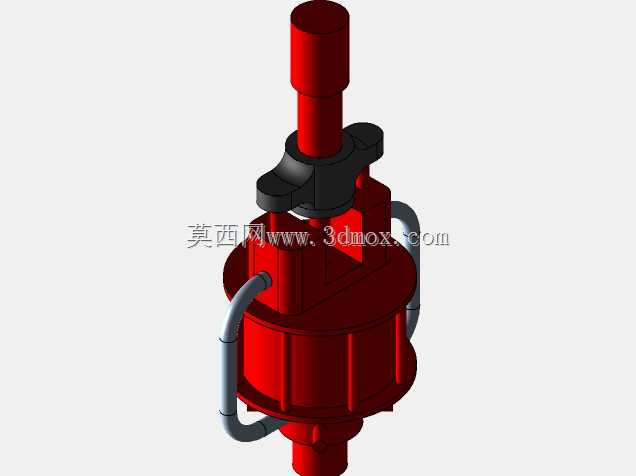

  在油气输送管线投产前的耐压校验、高压阀门出厂密封性测试、压力容器承压部件的强度验证场景中,这类30000PSI等级的高压气动试验泵是现场作业的核心压力输出单元,区别于电动试压泵的供电限制与液压试压泵的介质污染风险,气动驱动的结构形式可直接对接厂区压缩空气管网,在防爆要求的化工生产区、野外无稳定供电的管线铺设现场都能稳定作业,输出压力覆盖常规水压试验的超高压区间,可满足绝大多数工业承压件的静水压、气密性测试需求。从结构设计逻辑来看,该泵采用对称式径向柱塞布局,顶部为气动驱动端的配气阀组集成段,环形分布的柱塞缸体围绕中心驱动轴布置,这种布局能平衡多柱塞往复运动产生的径向惯性力,降低泵体运行时的振动幅度,两侧的环形弯管结构并非手持握把,

  而是驱动气路的连通管路,将配气阀输出的压缩空气均匀分配至各驱动腔,保证各柱塞动作同步性,避免单柱塞过载导致的压力脉动超标。中部的灰色环形部件为安装定位法兰,法兰上预留的对称安装槽可直接适配现场常用的卡箍式安装座,无需额外加工过渡连接件,安装时需注意法兰端面与安装基座的平行度偏差不超过0.1mm,防止柱塞运行时出现偏磨导致密封件提前失效;下部的红色柱段为高压输出端,端部的外螺纹接口采用NPT高压管螺纹标准,可直接对接高压测试软管,接口处的密封锥面设计可在30000PSI工作压力下实现无额外密封垫的金属硬密封,避免密封垫被高压介质击穿引发安全风险。建模过程中需要重点关注柱塞与缸体的配合间隙,超高压工况下柱塞表面的粗糙度需控制在Ra0.

  4以下,配合间隙维持在0.008-0.012mm区间,间隙过大会导致高压介质内泄降低容积效率,间隙过小则会在柱塞热胀时出现卡滞故障;驱动端的配气阀切换行程需要与柱塞的往复行程做匹配校核,保证柱塞到达上止点时配气阀刚好完成气路切换,避免撞缸现象。从安装边界尺寸来看,该泵整体径向最大尺寸为两侧气路弯管的外轮廓间距,现场安装时需在弯管外侧预留不小于50mm的操作空间,方便后续检修时拆卸气路接头,轴向安装长度从顶部驱动端进气口到下部输出端端面的总长度,需匹配现场安装支架的竖向空间,避免输出端对接软管时出现过度弯折。实际选型应用时,该泵的驱动气压需维持在0.4-0.7MPa区间,驱动气压过低会导致输出压力达不到额定值,

  气压过高则会加速配气阀密封件的磨损,输出端需配套安装超高压溢流阀作为二级保护,防止压力输出超出被测件的承压上限引发安全事故;日常维护中,需定期检查两侧气路弯管的接头密封性,避免驱动气泄漏导致泵体输出效率下降,柱塞与缸体的密封组件需根据使用频率定期更换,在连续试压作业工况下,密封件的更换周期不超过300工作小时,防止高压介质泄漏。不同于低压试压泵的一体式壳体设计,该泵的缸体段采用分段式叠装结构,各段缸体之间采用金属密封环实现高压密封,这种设计可在单个柱塞缸出现磨损时单独更换对应缸段,无需整体更换泵体,降低现场维护成本,叠装时的螺栓预紧力需按照对角顺序分步加载,保证各密封面的压紧力均匀,避免出现局部密封失效。
