移动式小型圆木劈裂加工设备结构设计

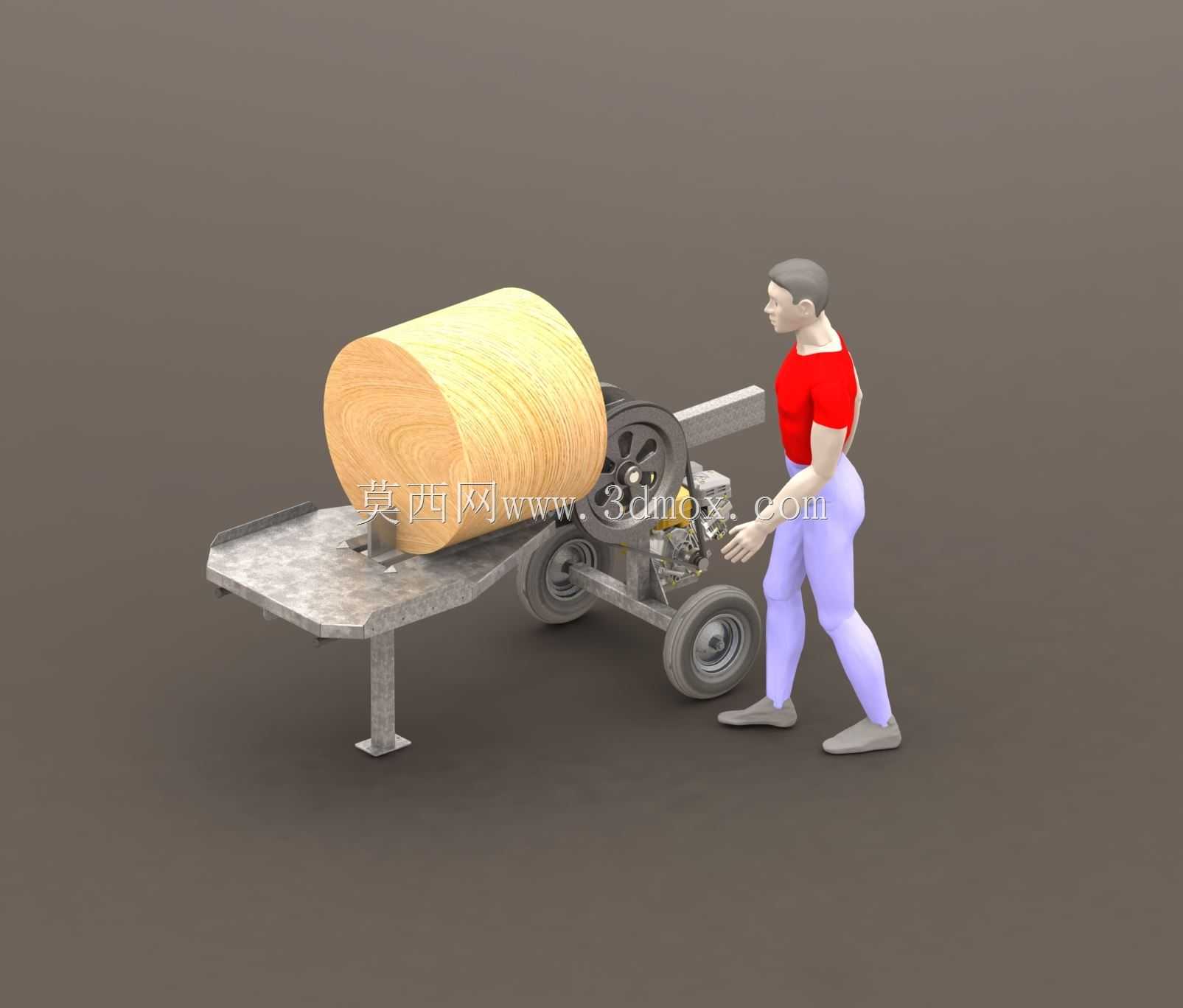

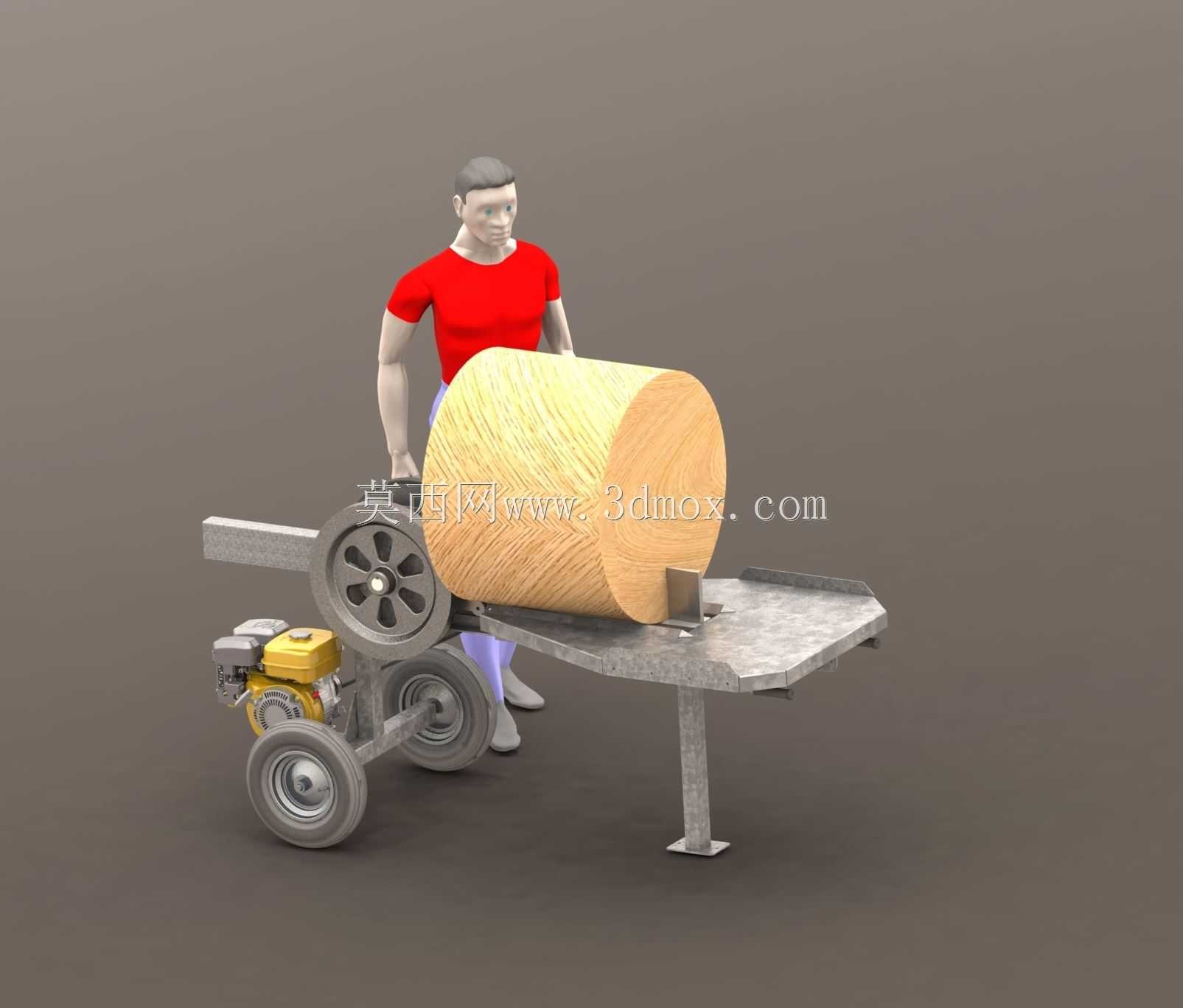

　　这款移动式圆木劈裂设备，主要面向散户林区作业、农村家用薪柴制备、小型木材加工点的短段原木分切需求，区别于大型固定式劈木生产线，它的核心设计逻辑是兼顾作业灵活性与基础劈裂出力，适配直径300mm以内、长度500mm以下的短圆木段加工，不需要固定安装基础，单人即可完成转场与操作。从结构布局来看，设备采用单轮加支撑脚的落地形式，前端设置带防滑纹理的水平承料台，台面采用花纹钢板弯折成型，边缘做15mm高的挡边，避免劈裂过程中木块滚落，承料台下方焊接矩形钢管支撑腿，作业时支撑腿落地承力，转场时抬起支撑端即可依靠行走轮拖动，整体作业状态下的占地边界约为1200mm长、600mm宽，不需要预留过大的操作空间，农家院落、

　　林间临时作业点都能直接放置使用。动力端采用卧式布置的减速传动结构，将动力输出轴的高转速降低至劈裂执行端所需的低转速大扭矩输出，传动系统外侧设置半包围式钣金防护罩，避免作业过程中木屑飞溅进入传动啮合部位，同时防止操作人员衣物意外卷入旋转部件，防护罩上预留散热格栅，保证长时间作业时传动部位的热量能够自然散出，不会出现过热卡滞的问题。劈裂执行端采用楔形劈刀结构，刀头采用高碳钢焊接成型，刃口做淬火处理，硬度控制在HRC45-50之间，既保证刃口的切入锋利度，又避免硬度过高导致劈砍硬木时出现崩刃问题，劈刀的进给行程设置为400mm，能够一次性将常规直径的圆木段劈分为2-4瓣，进给导轨采用两根平行冷拉圆钢制作，滑块部位镶嵌铜质耐磨衬套，

　　日常作业只需要定期涂抹润滑脂即可保证进给顺畅，不需要复杂的维护保养。操作位设置在设备侧方，与劈裂进给方向保持90度夹角，操作人员站立位置与劈刀运动轨迹之间预留200mm的安全距离，操作手柄采用杠杆式结构，不需要复杂的电控系统，纯机械传动的结构也让设备能够在无供电的野外区域，搭配小型内燃机即可完成作业，适配林区无电网覆盖的作业场景。设备的重心经过配平设计，空载状态下重心落在行走轮轴线上方，转场拖动时只需要施加150N左右的抬升力即可移动，单人能够轻松完成短距离转场，不需要额外的吊装转运设备。承料台的高度设置为750mm，匹配成年人站立操作的舒适高度，上料时不需要过度弯腰，将圆木段放置在承料台中心位置，对准劈刀刃口即可启动进给，

　　劈裂完成的木瓣会顺着承料台的倾斜导面滑落到设备侧方，不需要人工手动清理出料，连续作业时的操作流程顺畅。从结构强度设计来看，设备的主框架采用40*60mm的矩形钢管焊接成型，焊缝高度不小于5mm，关键受力部位额外焊接三角形加强筋，能够承受劈裂硬木时产生的最大12kN的反作用力，长时间作业不会出现框架变形的问题。行走轮采用实心橡胶轮，轮径250mm，能够适应林间土路、院落砂石地面的不平整路况，不会出现充气轮胎扎胎漏气的问题，降低野外作业的故障概率。这款设备没有冗余的功能设计，所有结构都围绕单人便携作业、低维护成本、基础劈裂功能可靠这几个核心需求展开，没有多余的装饰性结构，所有外露部件都做了圆角钝化处理，避免操作过程中剐蹭受伤，对于需要频繁更换作业地点、加工量不大的用户场景，这种小型移动式劈裂设备的实用性远高于大型固定式生产线，同时结构简单易维护，普通具备基础机械常识的操作人员就能够完成日常的故障排查与易损件更换，不需要专业的售后维护团队支撑。
