废料处理作业用多瓣抓斗结构设计

　　在废钢回收加工、城市固废分拣、冶金厂炉料转运这类作业场景里，散状不规则物料的抓取转运一直是影响作业效率的核心环节，这类物料形状参差、堆积密度波动大，普通的两瓣抓斗很容易出现物料卡嵌、抓取漏料、边角料无法收拢的问题，这款多瓣式抓斗的结构设计，正是针对这类不规则散料的抓取需求做的定向优化。从实际作业的适配性来看，这类抓斗通常配套在桥式起重机、门式起重机或者固定式抓料机的臂端使用，作业覆盖范围从废钢堆放场的料堆抓取，到垃圾焚烧厂的进料口投料，再到铸造车间的废铁屑回炉转运都能适配，不需要额外做复杂的属具更换，只要匹配对应的起重连接法兰就能完成安装。

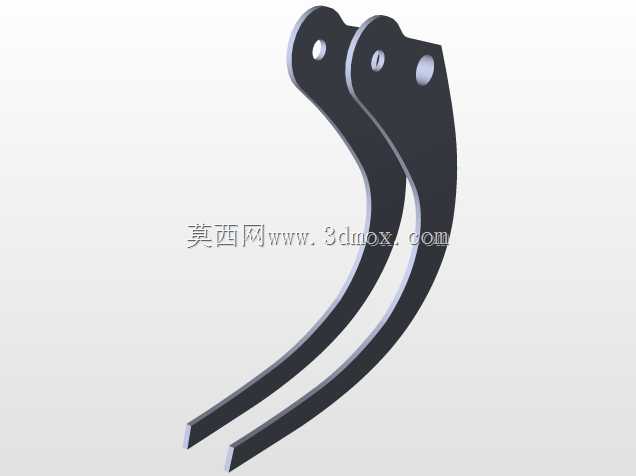

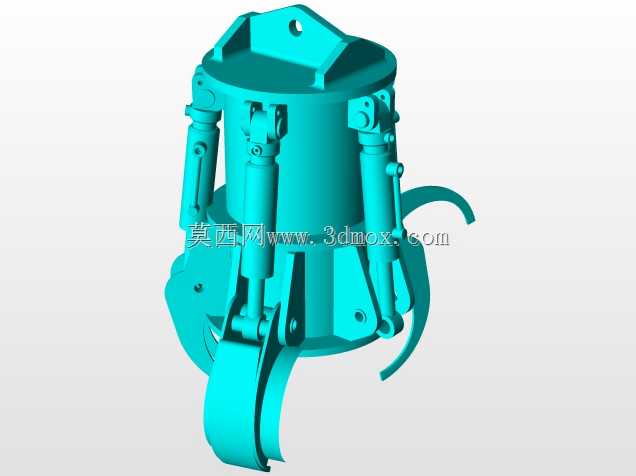

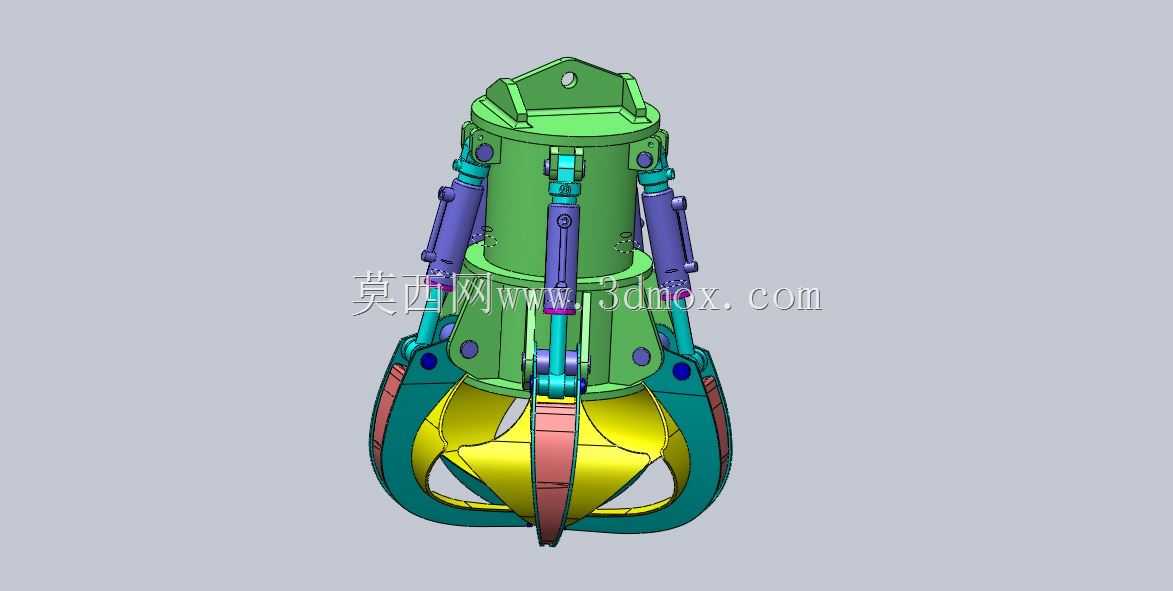

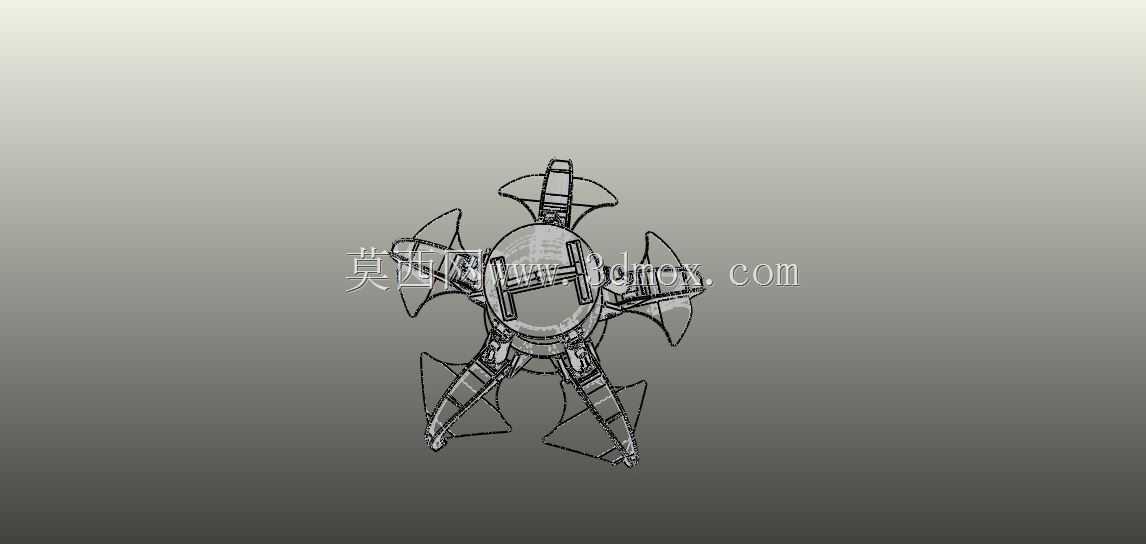

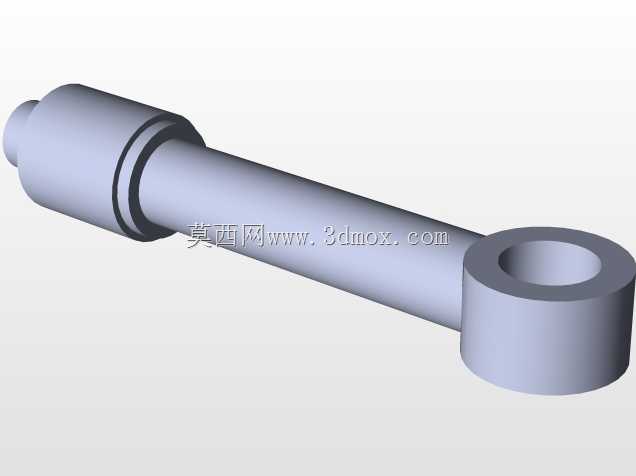

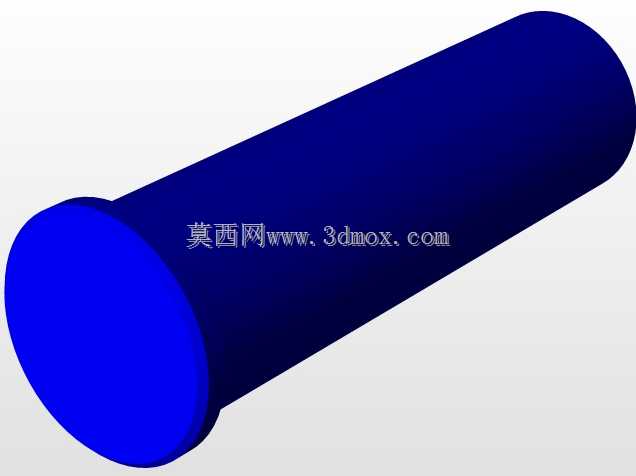

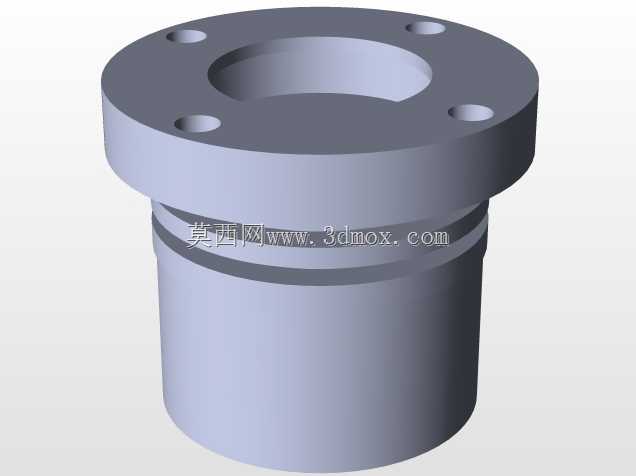

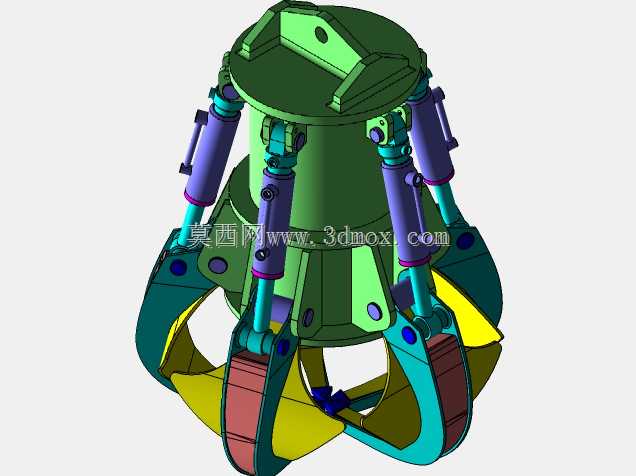

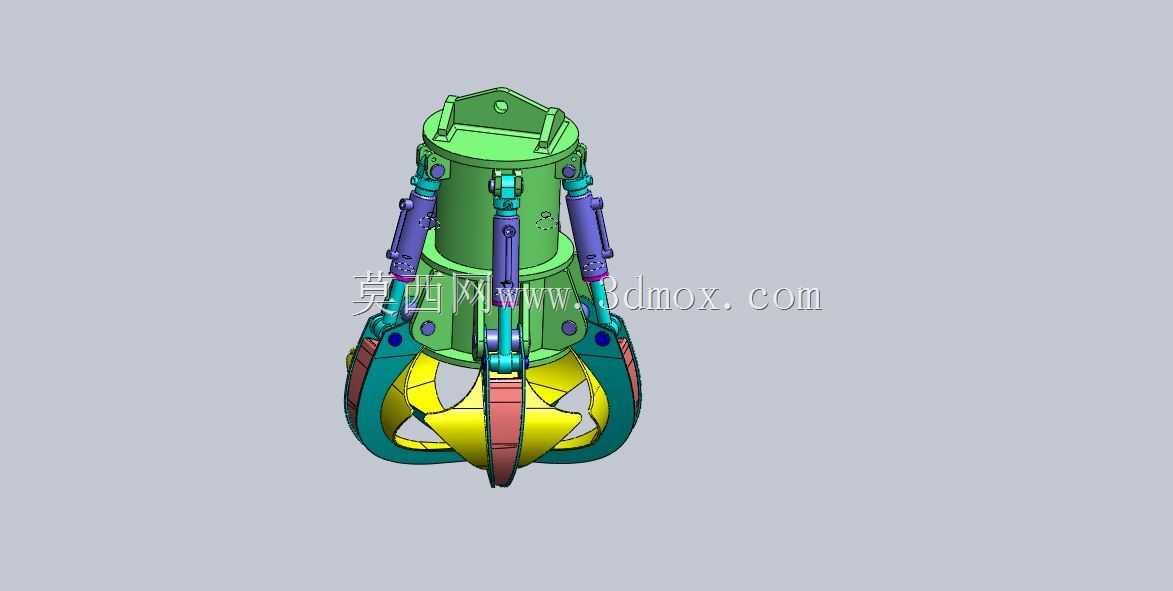

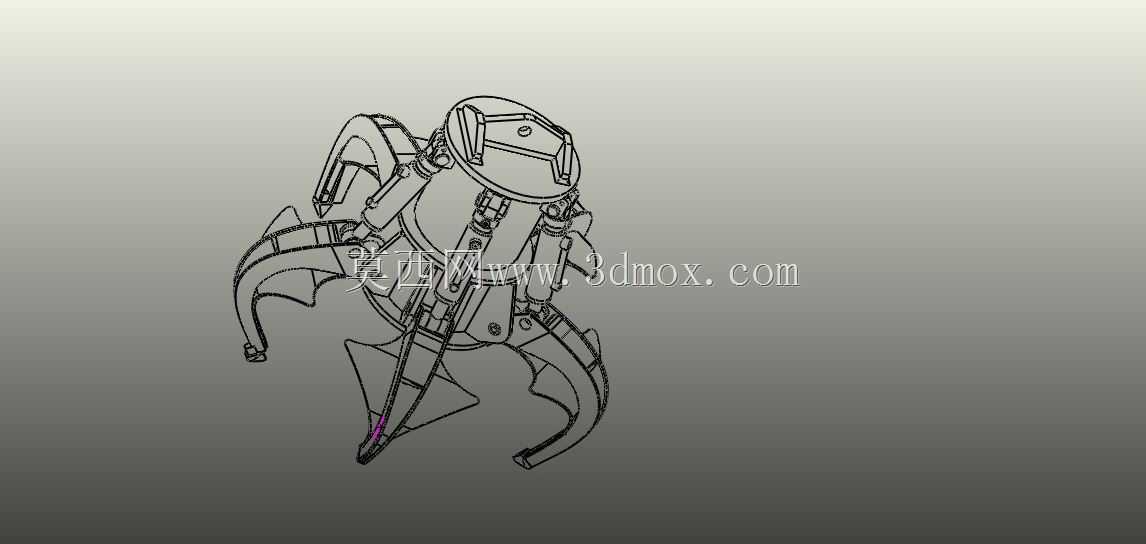

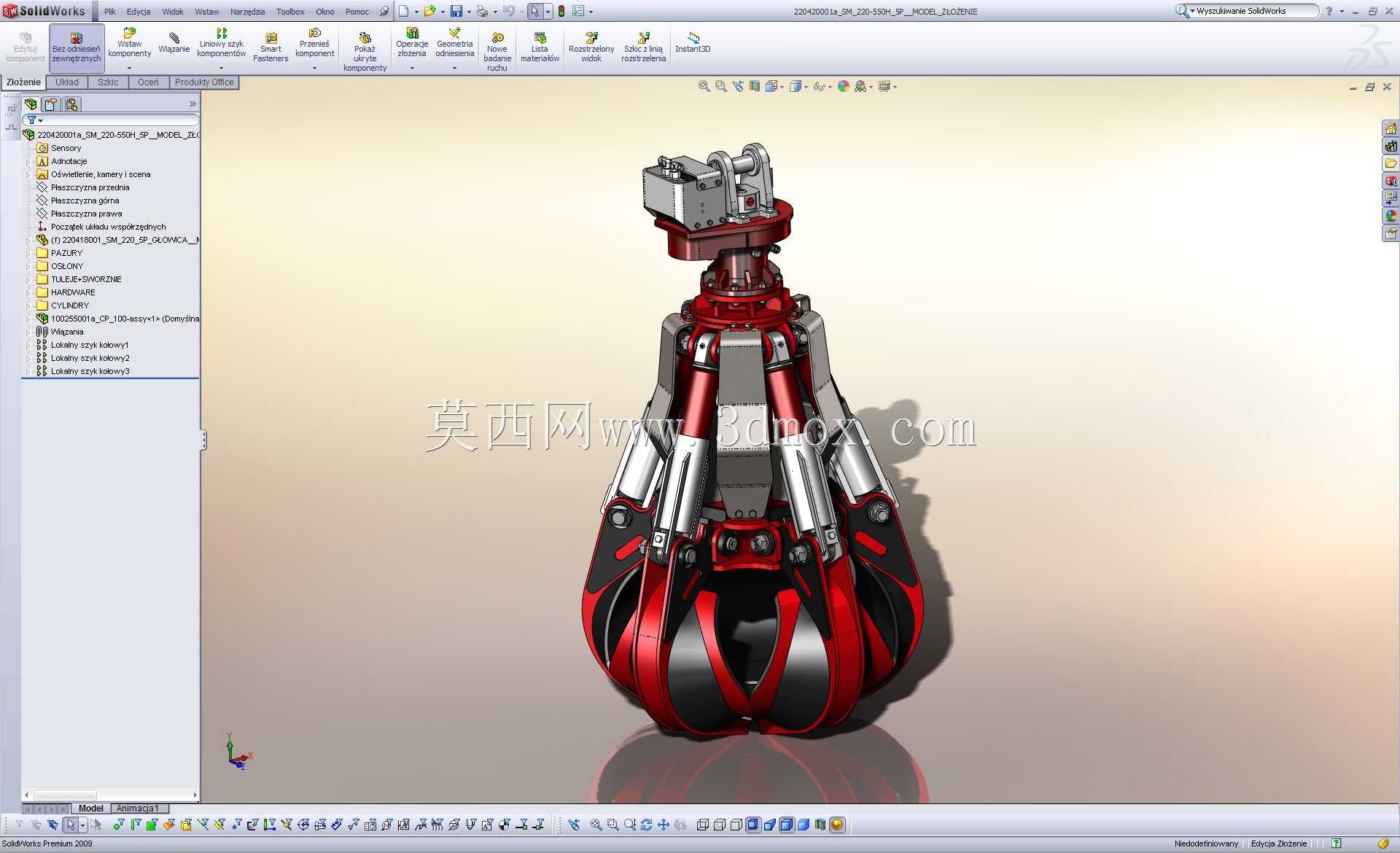

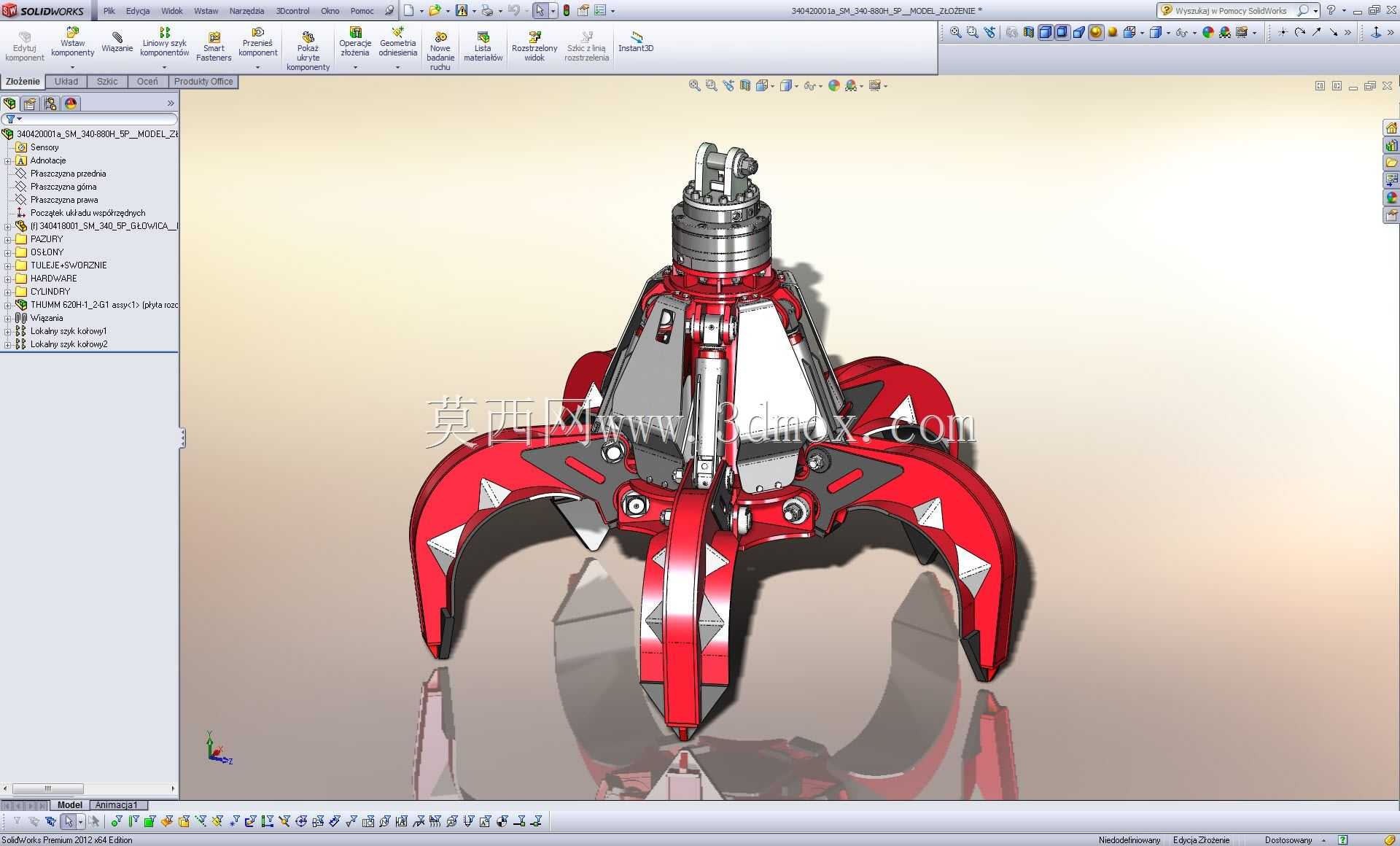

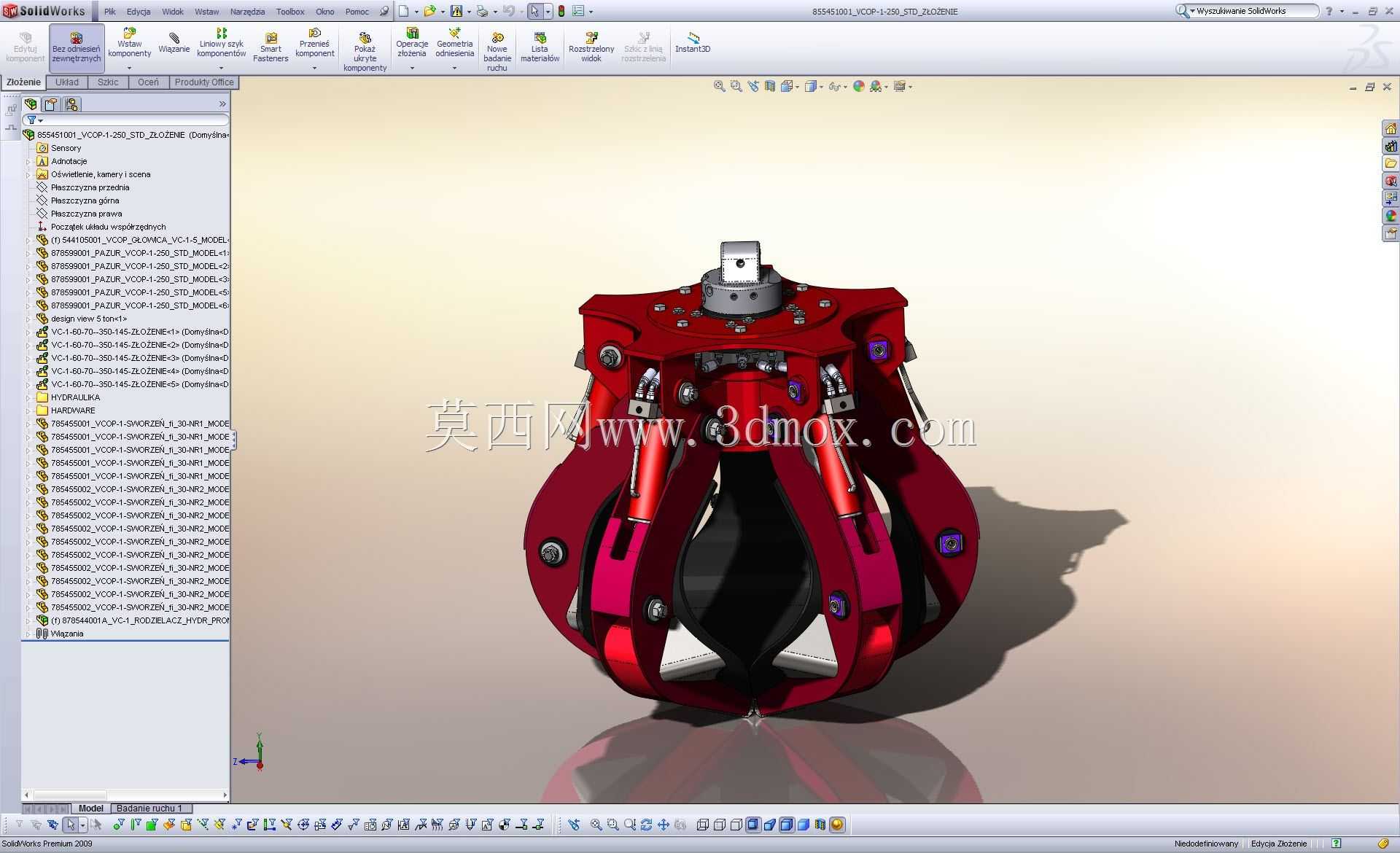

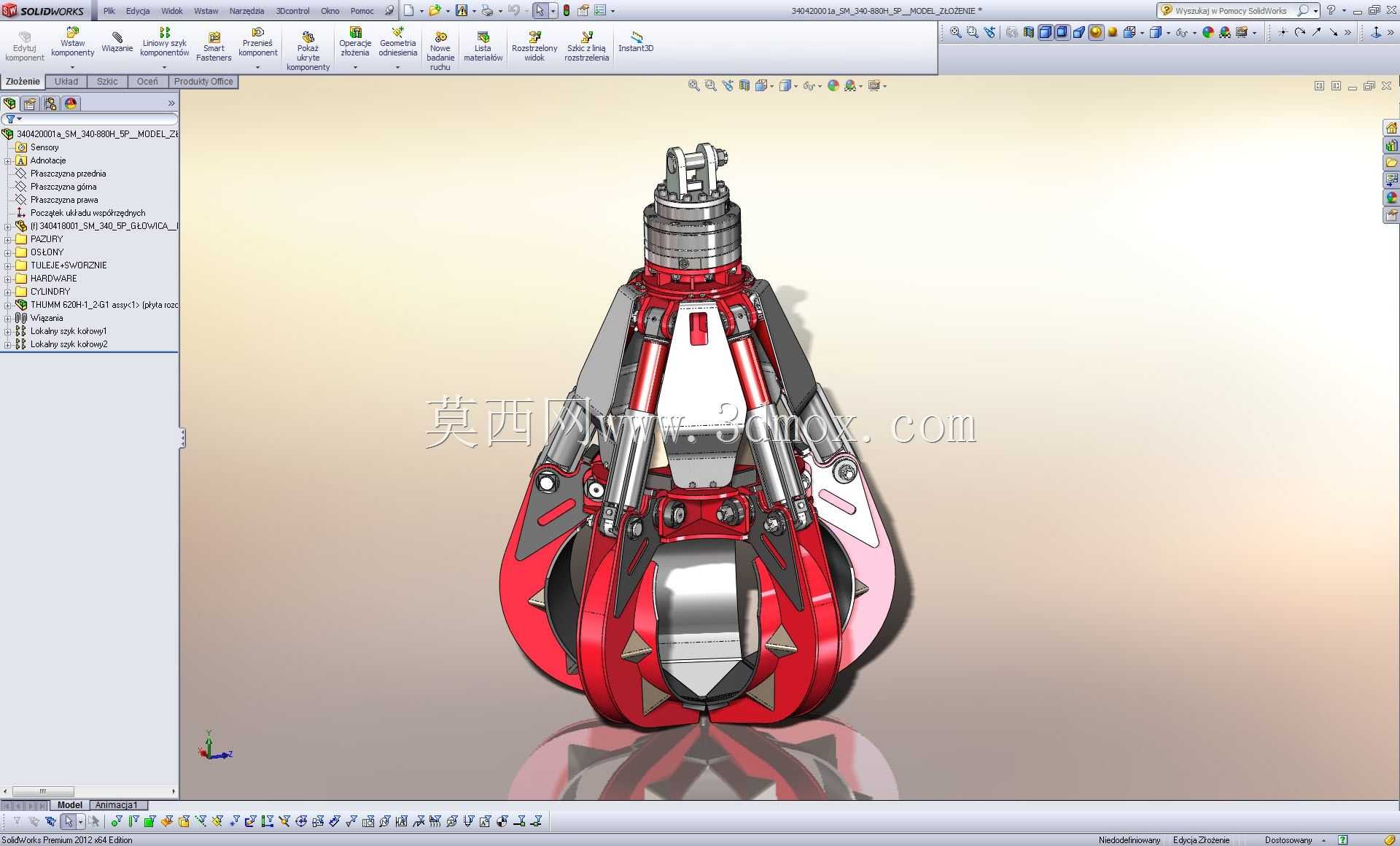

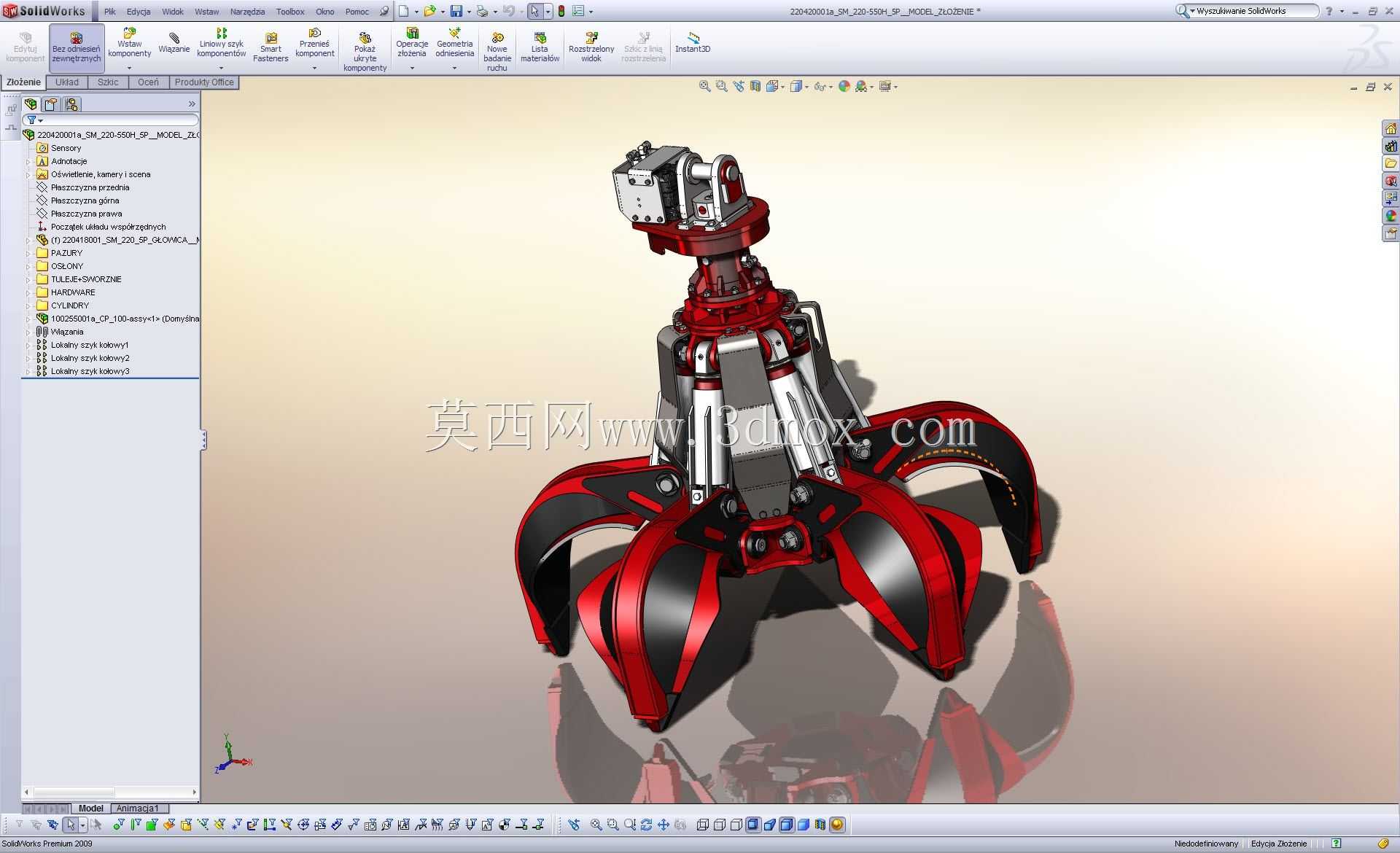

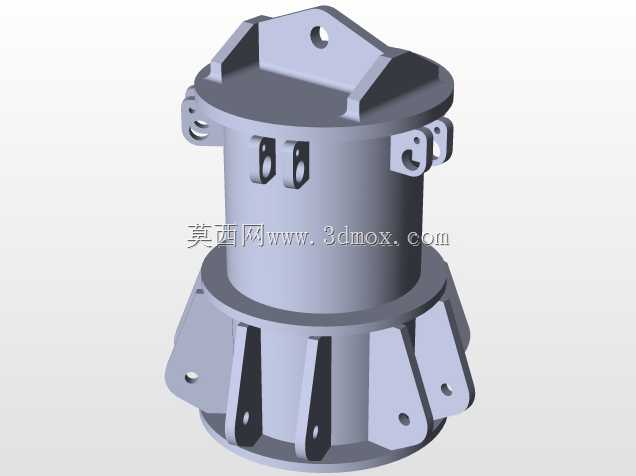

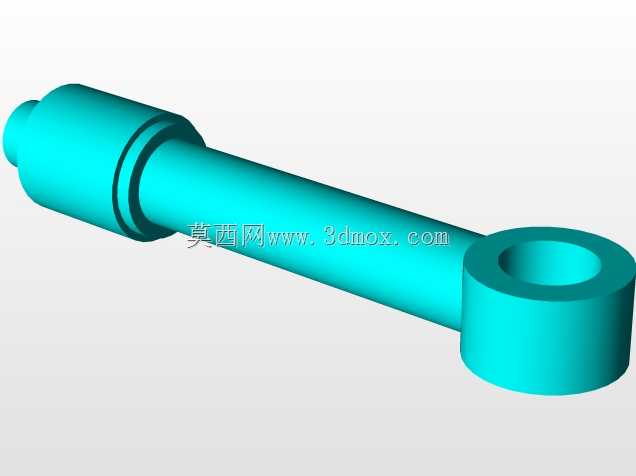

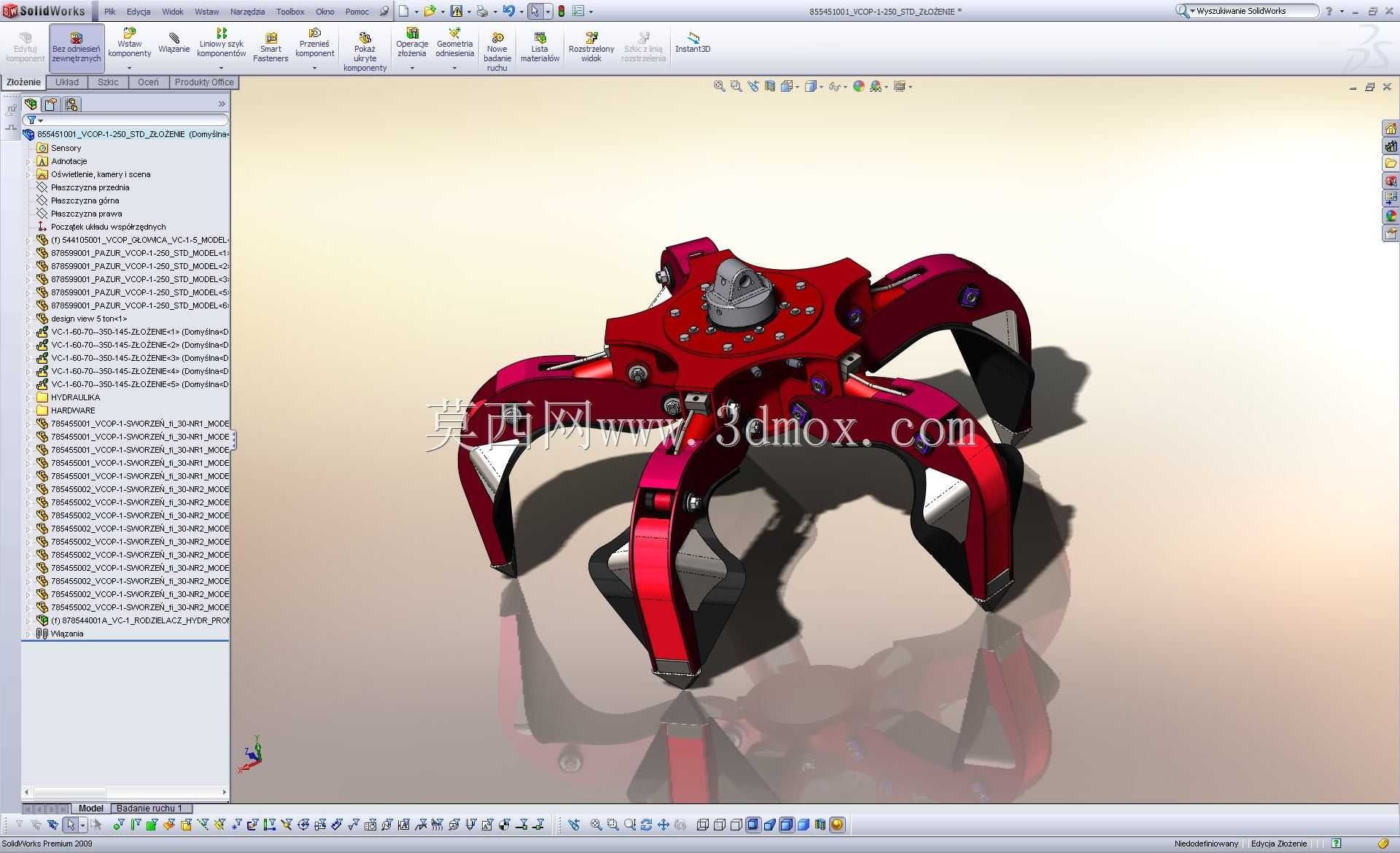

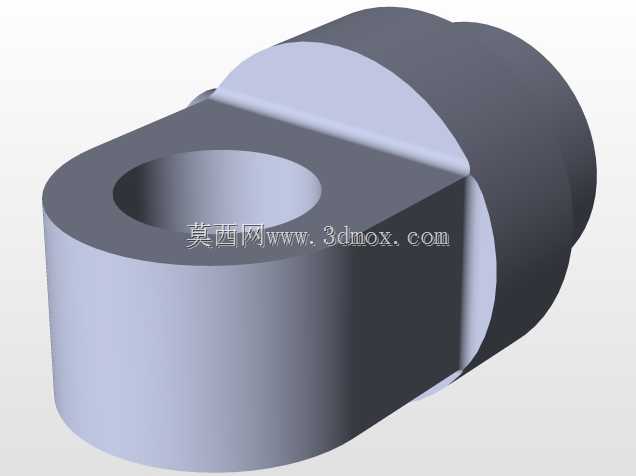

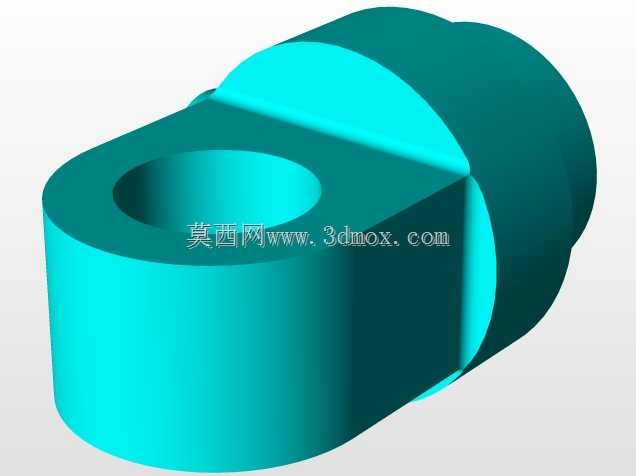

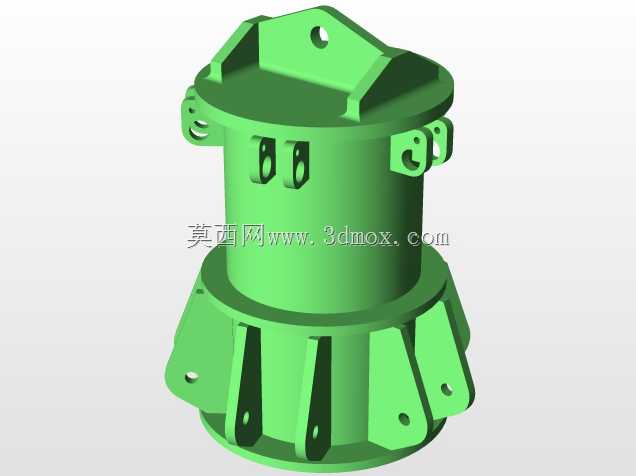

　　设计层面首先考虑的是抓取的包络范围，五组弯臂式爪瓣沿中心支座圆周均布，单根爪瓣的弧形轮廓做了变曲率处理，靠近根部的铰接段曲率更小，保证收拢时的结构强度，靠近瓣尖的段曲率更大，收拢后能形成接近封闭的容料腔体，哪怕是小块的金属切屑、破碎后的建筑垃圾碎块，也不会从瓣片的缝隙中漏出。爪瓣的铰接点全部做了镶套处理，铰接轴采用耐磨合金钢材质，配合间隙控制在0.1mm到0.15mm之间，既保证开合动作的顺畅，又能避免长期重载作业下铰接点的旷量，减少作业时的晃动冲击。中心的驱动集成部分采用内置式的传动结构，所有的开合驱动连杆都隐藏在中心支座的防护壳内部，作业时飞溅的废屑、粉尘不会直接卡入连杆铰接缝隙，大幅降低了日常维护的清理频次，相比外露连杆结构的抓斗，在高粉尘、多金属碎屑的作业环境里故障间隔能提升40%以上。

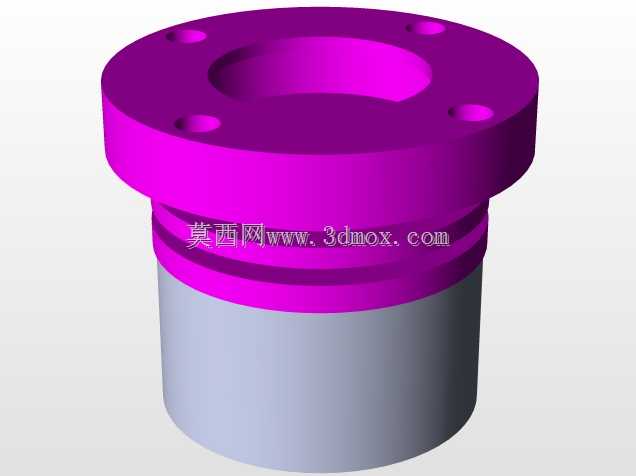

　　从安装边界来看，这款抓斗的顶部连接法兰采用通用的起重属具连接尺寸，法兰端面的螺栓孔位做了等距圆周排布，适配市面上主流的5到10吨级起重设备的臂端接口，不需要额外加工过渡连接盘。整体收拢状态下的最大外径控制在1.2米以内，张开状态下的最大抓取直径能达到1.8米，单次满斗抓取的物料容积在0.3立方左右，针对堆积密度0.8到1.5吨每立方的废钢、破碎废料，单次抓取重量刚好匹配对应吨位起重机的额定起重量，不会出现超载或者载荷利用率不足的问题。爪瓣的瓣尖部分做了加厚的耐磨堆焊层设计，长期接触尖锐废钢、硬质碎块的部位硬度能达到HRC55以上，正常作业工况下瓣尖的磨损周期能达到6000作业小时以上，不需要频繁更换耐磨件。

　　实际作业过程中，五组爪瓣的开合动作做了同步性优化，每根驱动连杆的长度公差控制在0.05mm以内，开合时所有爪瓣的动作差不超过2度，抓取料堆时不会出现单瓣先接触物料导致的偏载问题，不管是抓取堆积平整的料堆，还是抓取凹凸不平的边角料堆，都能保证各个爪瓣均匀受力，避免单侧连杆过载变形。考虑到废料处理作业经常会遇到物料卡嵌在爪瓣缝隙的情况，每两个相邻爪瓣之间的侧边间隙做了渐变设计，靠近根部的间隙更大，靠近瓣尖的间隙更小，哪怕有长条状的废钢卡入缝隙，在抓斗张开卸料时也能顺着根部的大间隙顺利脱落，不会出现卡料导致的爪瓣无法完全闭合的问题。中心支座的下部做了锥形导流结构，卸料时落在支座表面的碎料会顺着锥面滑落，不会堆积在支座顶部增加额外的自重载荷。

　　从结构受力的角度来看，所有的受力构件都做了有限元校核，在满载荷抓取、偏载15度的极端工况下，主要受力臂的最大应力都控制在材料屈服强度的三分之一以内，保证长期重载作业下的结构刚性，不会出现臂体变形导致的动作卡滞。铰接点的润滑通道采用内置式油道设计，日常维护时不需要爬到抓斗侧面逐个注油，只要在顶部的集中注油点加注润滑脂，就能通过内部油道到达所有铰接位置，大幅降低高空维护的作业风险。整体结构没有采用复杂的异型构件，大部分臂体、支座都采用标准的合金钢板材焊接加工，备件的加工和替换难度低，后期运维的成本也更容易控制，对于长期连续作业的废料处理场站来说，这种结构的可靠性和维护便捷性，远比追求轻量化的复杂结构更适配实际生产需求。
