起重作业用单钩式吊钩结构设计

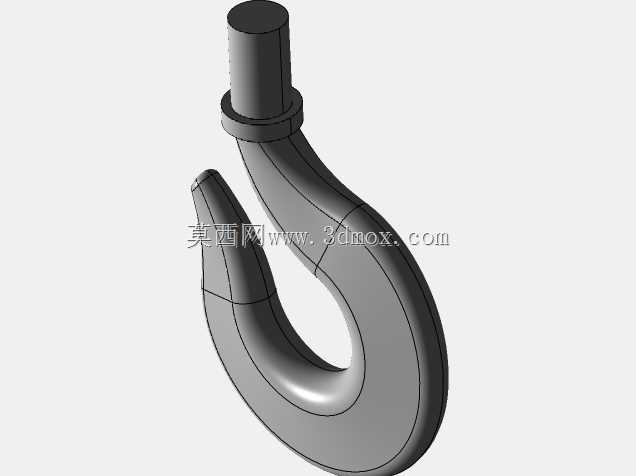

　　在工矿企业的物料转运、设备吊装、重型工件移位等场景中，吊钩是直接承载吊重的核心终端部件，其结构合理性直接决定起重作业的安全冗余与操作可靠性。这类单钩结构的吊钩，适配绝大多数通用桥式起重机、门式起重机、流动式起重机的起升机构末端，可配合钢丝绳吊索、链条索具、卸扣等配套吊具完成不同形态重物的抓取与提升作业，日常作业中需搭配安全闭锁装置使用，避免吊索在起升、变幅、行走过程中从钩口滑脱，引发坠重风险。从结构设计逻辑来看，该吊钩采用直柄单钩的经典构型，上部的圆柱直柄段用于穿过吊钩横梁的安装孔，配合推力轴承、螺母完成轴向固定，直柄根部设置的环形凸台，一方面用于承托上部的推力轴承，传递吊钩自重与吊重的轴向载荷，

　　另一方面可限制吊钩在横梁内的窜动行程，避免作业过程中吊钩从安装位脱出。钩身部分采用平滑过渡的曲线构型，钩身截面从直柄连接处向钩尖方向逐步做变截面处理，在保证钩身危险截面抗弯、抗剪强度满足额定起重量要求的前提下，尽可能降低吊钩自身重量，减少起升机构的无效载荷消耗。钩口的开口尺寸与钩身曲率经过匹配设计，可适配常规直径的钢丝绳索具、链条索具的挂入需求，钩尖部分做圆弧收头处理，避免挂入、摘出索具时刮伤索具表面，降低索具磨损速率。从安装边界来看，上部直柄的直径与长度尺寸需匹配对应额定起重量的吊钩横梁安装孔尺寸，安装时需保证直柄与横梁孔的配合间隙符合起重机械安全规范要求，推力轴承的选型需匹配吊钩的额定载荷与转动阻力要求，

　　保证吊钩在承载状态下可灵活水平转动，方便作业人员调整吊重的朝向，降低对位操作的难度。钩身的垂直投影尺寸需满足吊重挂入后的重心对中要求，避免吊重起升后出现大幅偏摆，钩身的曲率半径需保证索具挂入后受力均匀，避免索具在钩身局部出现过小弯折半径，加剧索具的疲劳损伤。在实际作业场景中，这类吊钩的受力状态较为复杂，起升瞬间的动载荷、变幅过程中的横向摆动力、大车小车行走时的惯性载荷都会叠加在钩身的危险截面上，因此设计过程中对钩身的过渡圆角做了严格控制，所有截面变化位置均采用大圆角平滑过渡，避免出现应力集中点，降低长期交变载荷下的疲劳开裂风险。直柄与环形凸台的连接位置同样采用圆角过渡，避免该位置在承载转动时出现应力集中，

　　保证轴向载荷可均匀传递到上部的轴承与横梁结构上。不同于双钩结构适用于大额定起重量的场景，这类单钩结构的吊钩更适配中小额定起重量的通用起重作业场景，其结构简单、挂摘索具操作便捷，日常维护检查难度低，作业人员可直观观察到钩身的磨损、变形、裂纹等缺陷，方便日常点检过程中及时发现安全隐患。钩身的曲线设计充分考虑了索具的受力特性，当索具挂入钩身承载时，索具的受力方向可沿钩身切线方向均匀分布，避免钩身局部出现过大的集中载荷，同时钩身的重心与上部直柄的轴线保持重合，保证吊钩空载状态下可自然保持垂直状态，不会出现偏斜，方便索具的挂入操作。在安装适配性上，该吊钩的上部直柄可适配不同结构的吊钩螺母与防松装置，安装完成后需保证吊钩可绕直柄轴线360度灵活转动，无卡滞、异响，钩口的安全闭锁装置需安装在钩尖位置，闭锁装置的开启、复位动作灵活，闭锁后可完全封闭钩口开口位置，避免索具在作业过程中从钩口滑出。日常使用过程中，需重点检查钩身危险截面的磨损量、钩口的开口变形量、直柄与螺纹位置的损伤情况，当磨损或变形量达到安全规范限定值时需及时报废更换，避免承载过程中出现断裂风险。
