工作台快速四孔定位钻孔工装夹具

　　在中小型机械加工车间的日常作业里，工作台面的孔位加工一直是零散但高频的工序，尤其是设备安装、工装适配时需要在台面上加工四个呈规则排布的安装孔，传统划线找正、逐孔定位的方式不仅耗时久，还容易出现孔位偏差，导致后续安装的配件无法对齐，反复返修既浪费工时也损耗台面材料。这款钻孔定位夹具正是针对这类场景开发的专用工装，直接适配普通台钻、手持钻的作业需求，无需复杂的装夹步骤就能快速完成四个孔位的定位加工。

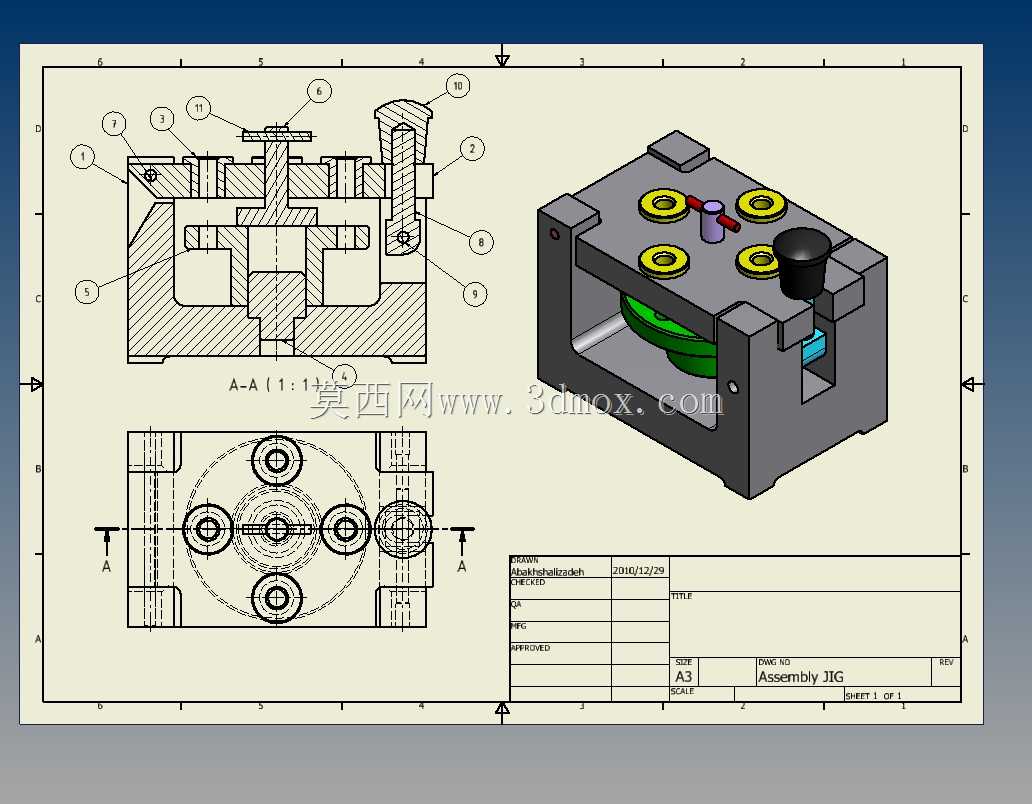

　　从结构设计来看，这款夹具采用框式主体结构，整体为方正的箱型构造，主体框架采用一体式加工成型，底部预留了与工作台面贴合的平整基准面，保证放置时的平面度误差控制在0.02mm以内，避免钻孔时出现偏斜。夹具顶面设置了四个带衬套的导向孔，四个孔位的中心距按照通用安装孔位的标准尺寸做了固定设计，导向孔内镶嵌硬质合金钻套，钻套内径与常用的安装孔钻头直径匹配，钻头顺着钻套进给就能保证孔位的垂直度与位置度，不会出现钻头跑偏的问题。夹具侧面设置了快速锁紧机构，采用旋钮式压块结构，放置到工作台指定位置后，旋紧侧面的黑色旋钮就能带动内部压块顶紧工作台侧边，整个装夹过程不超过十秒，不需要额外的螺栓固定，适配不同厚度的常规工作台面。

　　设计过程中，首先考虑的是现场作业的便捷性，摒弃了传统夹具需要多螺栓锁紧、多步骤找正的复杂结构，所有操作都可以在无辅助工具的情况下完成，作业人员只需要将夹具放到需要钻孔的大致位置，微调对齐基准线后旋紧锁紧旋钮即可开始钻孔。夹具内部预留了排屑空间，钻孔产生的铁屑会顺着内部的斜面从侧面的预留缺口排出，不会堆积在夹具内部影响钻套的定位精度，也避免铁屑刮伤工作台表面。顶面除了四个导向钻套之外，还设置了定位销与辅助对中标线，方便作业人员快速对齐加工基准，即使是新手作业也能保证孔位的位置度误差控制在0.1mm以内，完全满足常规设备安装、工装固定的孔位精度要求。

　　从安装边界来看，这款夹具的整体外轮廓尺寸控制在小型工装的范畴，不会占用过多工作台空间，底部的贴合面做了防滑处理，即使是在表面有轻微油污的工作台面上也不会出现滑移。钻套采用可更换结构，长期使用后钻套磨损只需要更换对应规格的钻套即可，不需要整体更换夹具，大幅降低了工装的使用成本。夹具的锁紧机构行程做了优化，适配20mm到60mm厚度的常见工作台面板，不管是实木工作台、钢板工作台还是复合板工作台都能稳定装夹。

　　实际使用时，这款夹具可以将四个孔的加工时间从传统划线作业的十几分钟压缩到两分钟以内，而且不需要作业人员具备高超的划线找正技能，普通操作工经过简单说明就能独立完成高精度的四孔加工，尤其适合多品种小批量的生产场景，以及设备维修、现场改造时的临时孔位加工作业，避免了大型钻孔设备无法移动、现场加工精度差的问题。夹具的主体结构做了加厚处理，整体刚性足够承受钻孔时的轴向进给力，不会出现变形导致的孔位偏移，长期使用也能保持稳定的定位精度。
