曲面异形下沉式金属承托结构件

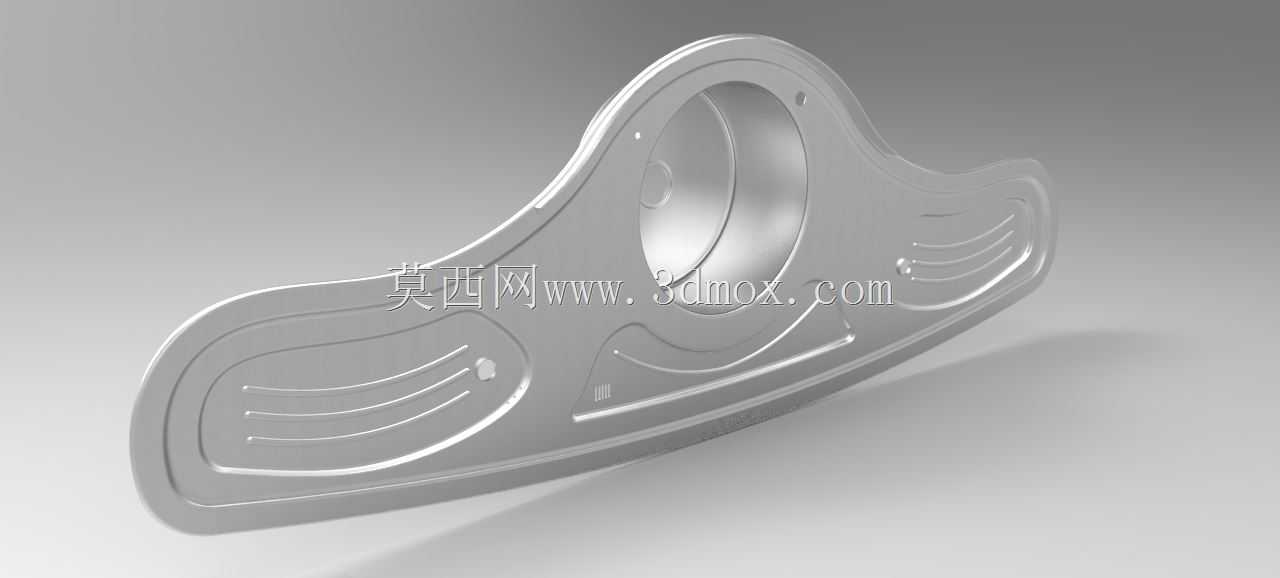

　　这类带下沉式腔体的异形曲面金属件，常应用在需要局部避让、定位承托的机械装配场景中，比如小型动力设备的端盖侧护结构、手持作业工具的握持支撑内衬、输送线末端的工件导向托板等位置，核心作用是在有限的安装空间内，同时实现结构避让、部件承托、外形贴合三个核心功能，避免装配时出现部件干涉、支撑强度不足、外凸结构剐蹭操作人员的问题。从结构设计逻辑来看，中间的下沉圆形腔体是整个零件的核心功能区，腔体的深度、内径尺寸需要和对应嵌入的部件做公差匹配，通常腔体边缘会预留0.1-0.3mm的装配间隙，既保证嵌入部件可以顺利就位，也不会因为间隙过大出现装配后晃动的问题；腔体周边的环形凸台做了圆弧过渡处理，没有尖锐的直角棱边，

　　一方面是减少钣金冲压或者机加工过程中的应力集中，避免零件在受交变载荷时出现开裂，另一方面也能在装配时引导嵌入部件快速对位，减少装配对位的调整时间。零件整体的翼型曲面轮廓，是完全贴合对应安装基座的外形做的随形设计，两侧延伸的翼板上预留的浅凹槽结构，一方面是做加强筋使用，在不增加板材厚度的前提下提升整个零件的抗弯折强度，相比平板结构，这种带浅压槽的翼板抗形变能力可以提升40%以上，另一方面这些凹槽也可以作为装配时的定位标识，安装时对齐基座上的对应凸点即可快速找正位置，不需要反复测量孔位间距。零件上预留的小型安装孔位，分布在腔体周边和翼板的受力均衡点上，孔位的位置避开了零件的应力集中区域，安装时采用沉头螺钉固定，

　　螺钉锁紧后头部完全没入零件表面，不会出现凸起结构影响后续的外层护壳装配。从安装边界来看，这类零件的整体厚度通常根据承载需求选择1.2-2.5mm的金属板材，整体外轮廓的长宽尺寸控制在对应安装基座的覆盖范围内，下沉腔体的凸起高度不会超出基座的内部预留空间，装配后整个零件的外表面和周边护板保持齐平，没有突兀的外凸结构。在实际工况中，这类零件需要承受嵌入部件的静态压重，同时还要耐受设备运行时产生的小幅振动，所以在结构设计时，翼板和中间腔体的连接位置做了大圆角过渡，分散振动时的应力传递路径，避免长期振动导致连接位置出现疲劳断裂。零件表面的光滑曲面处理，除了满足外形贴合的需求，也能减少日常使用中积灰、积液的残留，在有清洁需求的应用场景下，

　　弧形表面更容易擦拭清理，不会出现直角缝隙藏污纳垢的问题。设计这类零件时，需要重点核对下沉腔体的深度和安装基座内部的预留空间尺寸，避免腔体下沉过深触碰基座内部的线路或者其他零部件，同时翼板的曲面弧度要和安装面完全贴合，否则锁紧螺钉时会出现零件翘边、装配间隙不均的问题，影响固定的稳定性。另外翼板上的加强槽深度不能过深，否则会导致板材拉伸过度出现壁厚减薄、甚至开裂的问题，通常槽深控制在板材厚度的1-1.5倍区间，既能保证加强效果，也不会影响零件的结构完整性。
