板料拉深成形工艺仿真分析模型

　　在冲压加工生产场景中，拉深作为板料塑性成形的核心工序之一，广泛应用于覆盖件、壳体类零件的批量制造环节，这类零件普遍存在于家电外壳、汽车结构件、五金容器等产品的生产链路中。拉深工序的成形质量直接决定后续工序的加工余量、零件报废率以及最终成品的结构强度，过往生产中常依赖试模经验调整工艺参数，反复修模的过程会消耗大量的板料与机床工时，尤其是异形轮廓的拉深件，材料流动规律复杂，单纯依靠经验很难预判起皱、开裂、厚度减薄超差等缺陷的出现位置。

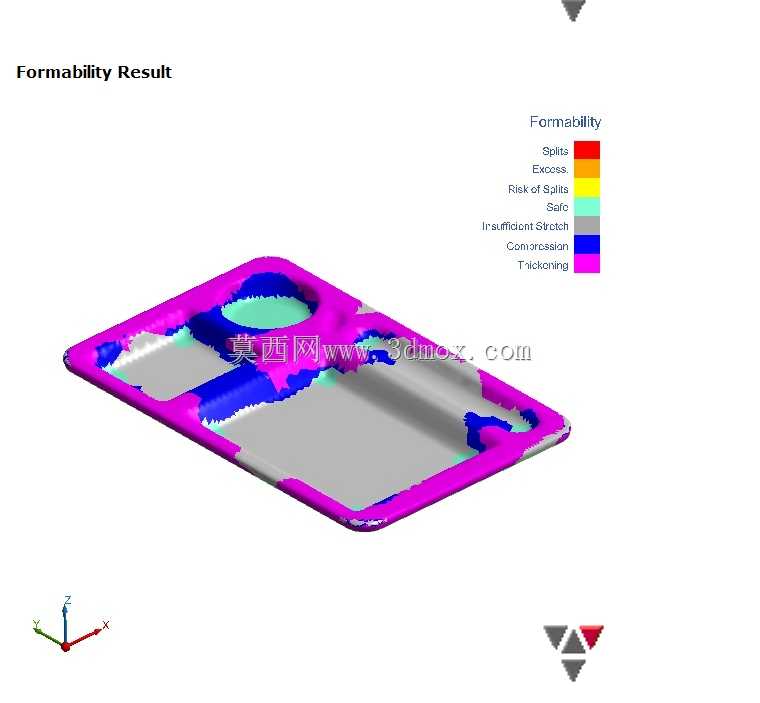

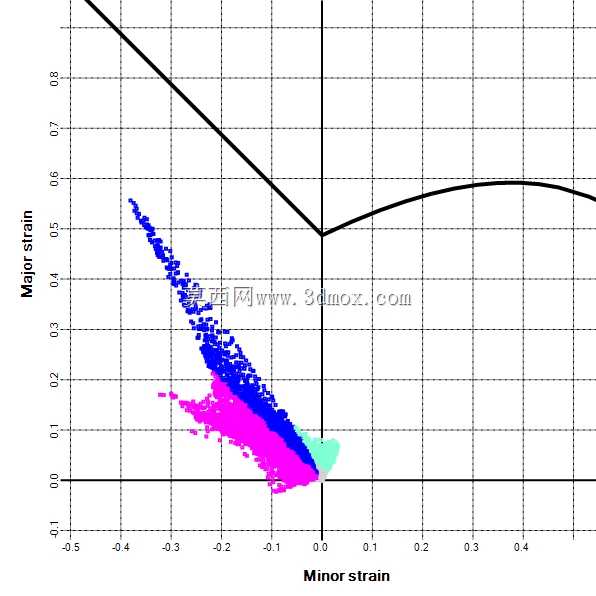

　　这个仿真分析模型围绕异形板料的拉深成形过程搭建，完整还原了板料在凸模压力作用下，逐步进入凹模型腔发生塑性流动的全过程，模型中通过不同色彩的云图标注了各个区域的成形状态：红色区域对应开裂风险区，也就是材料拉应力超过抗拉极限发生断裂的位置；黄色区域属于过度减薄区，虽然未发生开裂，但材料厚度减薄量超过工艺允许阈值，后续使用中容易出现强度不足的问题；绿色区域为安全成形区，材料流动均匀，厚度变化在合理范围内；蓝色区域对应起皱趋势区，是材料受压失稳出现褶皱的位置；紫色区域则是材料未充分拉伸的区域，容易出现回弹超差、尺寸精度不足的问题。

　　从设计思路来看，搭建这个模型的核心目的是在工艺设计阶段就定位成形缺陷的发生位置，不需要等到实际试模阶段再反复调整。模型构建过程中首先匹配了实际生产中的板料力学性能参数，包括材料的屈服强度、抗拉强度、硬化指数、各向异性系数等核心参数，确保仿真的材料流动规律和实际冲压过程一致；其次还原了压边圈的压边力分布、拉深筋的布置位置、模具间隙的取值等工艺边界条件，能够直接对应实际生产中的模具参数调整。通过仿真结果可以直观看到，异形拉深件的转角位置是开裂风险最高的区域，因为这个位置的材料流动阻力最大，拉应力集中最明显，而法兰面的边缘区域因为材料受压，容易出现起皱问题，针对这些高风险区域，可以在工艺设计阶段针对性调整：比如在开裂区域适当增大模具圆角、调整局部压边力减小材料流动阻力，在起皱区域增加拉深筋增大材料进料阻力，或者调整毛坯的外形轮廓，让各个方向的材料进料速度更均匀。

　　从安装边界与尺寸适配角度来看，这个仿真模型的参数设置完全匹配常规单动压力机的安装工况，压边行程、凸模行程的参数范围适配常用开式、闭式单点压力机的参数区间，不需要额外改造设备即可直接对应生产场景。模型中预留了工艺参数调整的接口，可以根据实际生产中的板料厚度、材料牌号变化，快速调整参数重新运算得到新的成形结果，不需要重新搭建模型框架。对于结构设计从业者来说，这个模型可以帮助设计人员在零件设计阶段就评估零件结构的工艺性，避免设计出无法通过拉深成形或者成形难度极高的结构，减少后续设计变更的成本；对于模具设计人员来说，可以依托仿真结果优化模具的工作部分尺寸、压边结构、拉深筋布置，减少试模次数，缩短模具开发周期；对于现场工艺人员来说，可以参考仿真中的缺陷位置，针对性调整设备参数，快速解决生产中出现的成形质量问题。

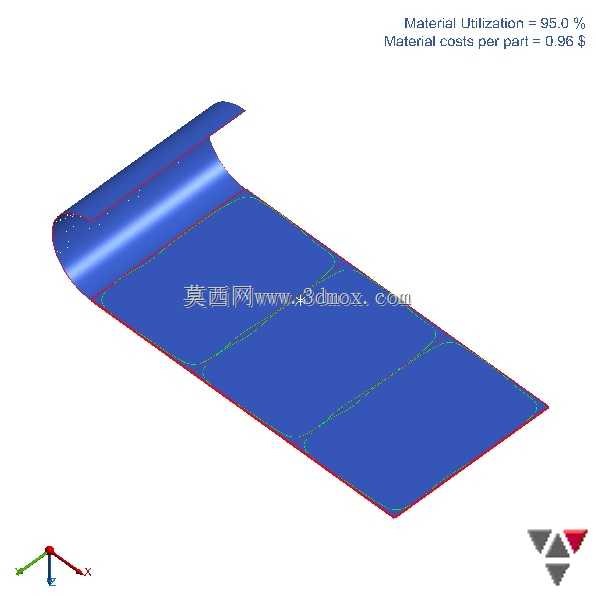

　　实际生产应用中，这类成形仿真模型的价值还体现在材料利用率的提升上，传统工艺中为了避免拉深开裂，往往会采用过大的毛坯尺寸，预留足够的工艺余量，最终材料利用率偏低，通过仿真分析可以精准优化毛坯的外形轮廓，在保证成形质量的前提下减小工艺余量，直接降低单件零件的材料成本。同时，仿真得到的板料厚度分布数据，可以为后续的强度校核、工序排布提供依据，比如减薄量较大的区域如果是零件的受力关键位置，就需要在后续工序中避免过度加工，或者在零件设计阶段适当调整结构，保证最终成品的使用性能。不同于单纯的几何模型，这个成形分析模型完整包含了材料变形的全过程数据，能够直接对接实际生产的工艺需求，解决拉深工序中最常见的成形缺陷预判问题，覆盖从零件设计、模具开发到现场工艺调整的全流程应用场景。
