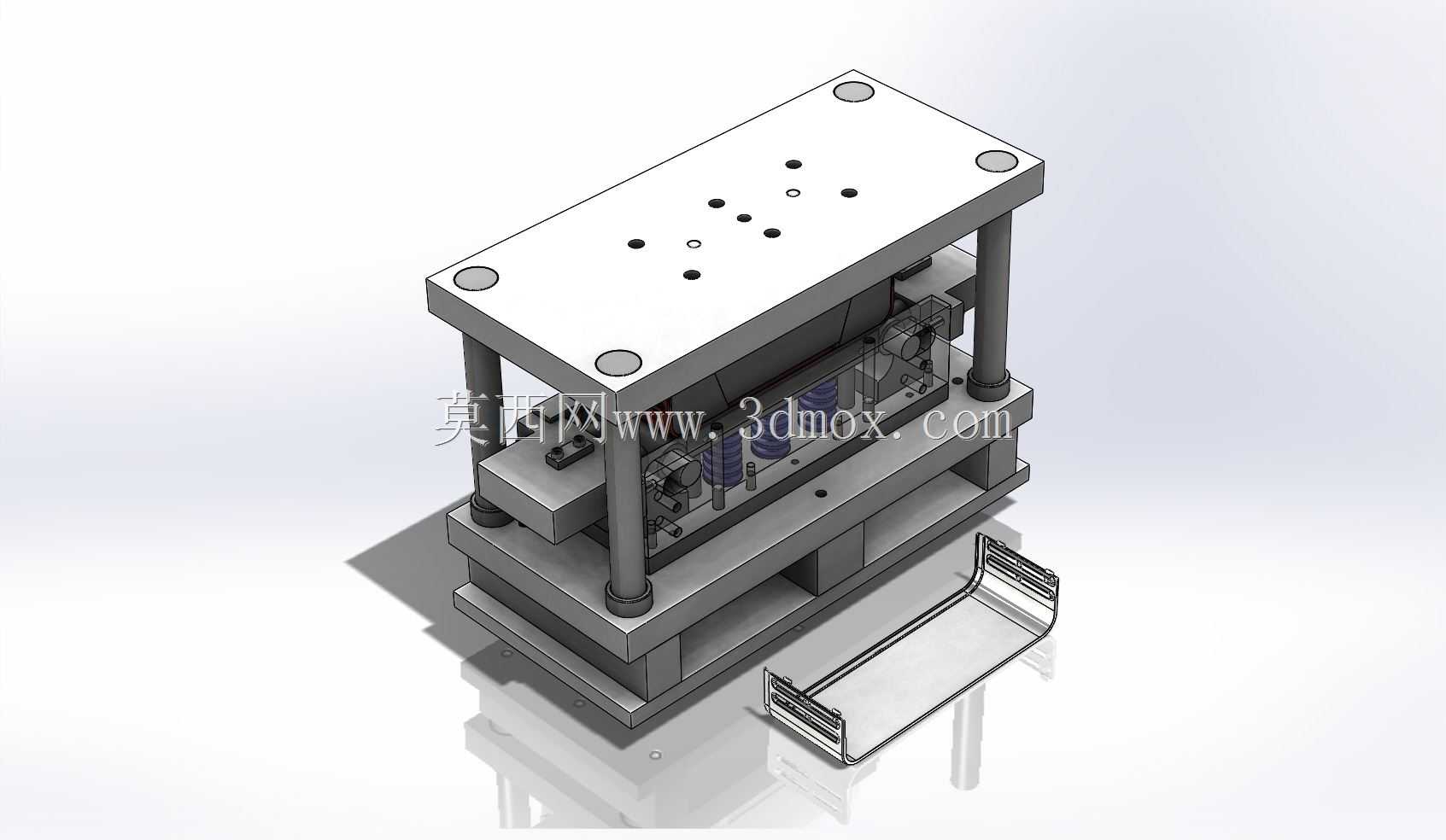

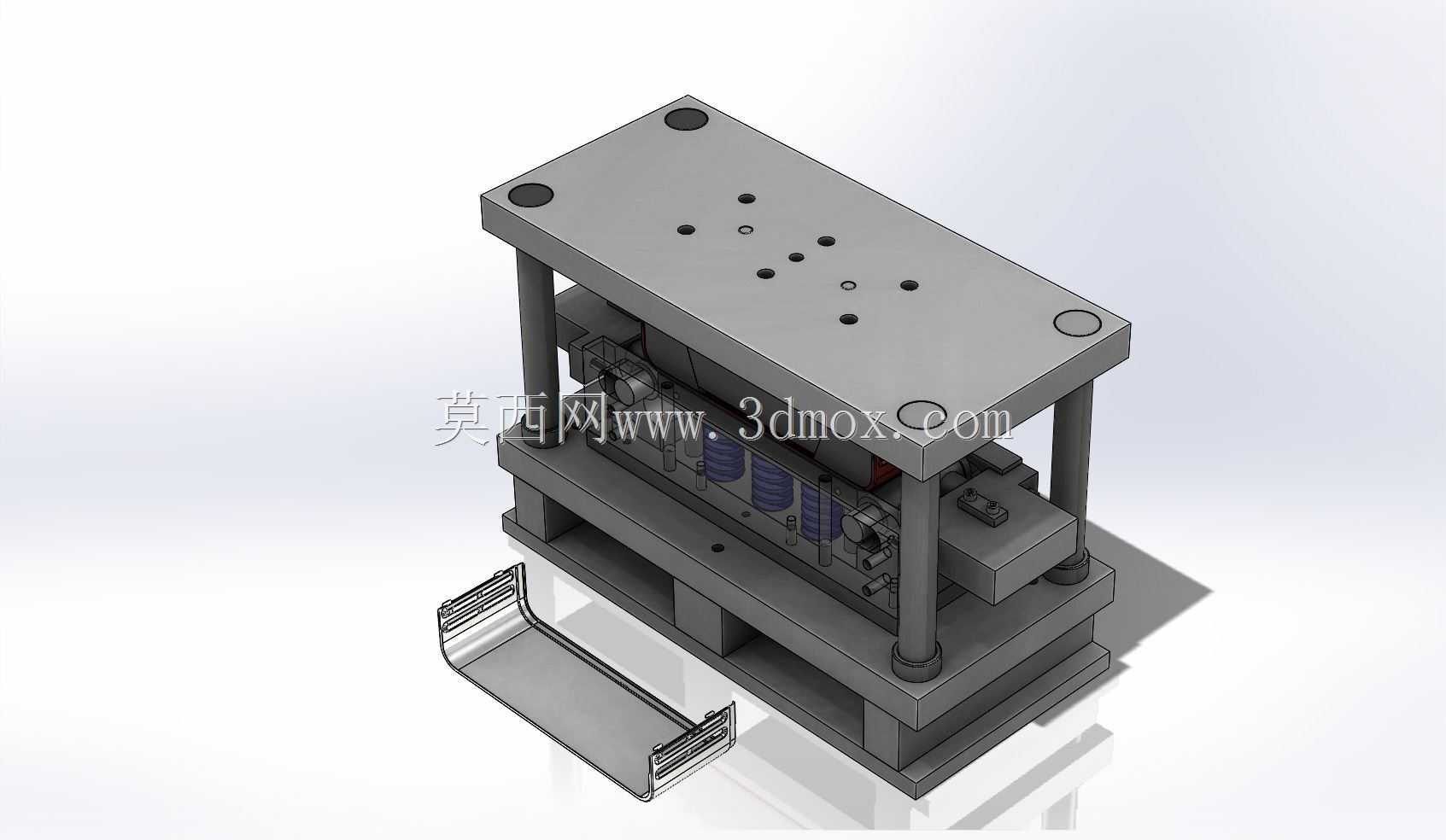

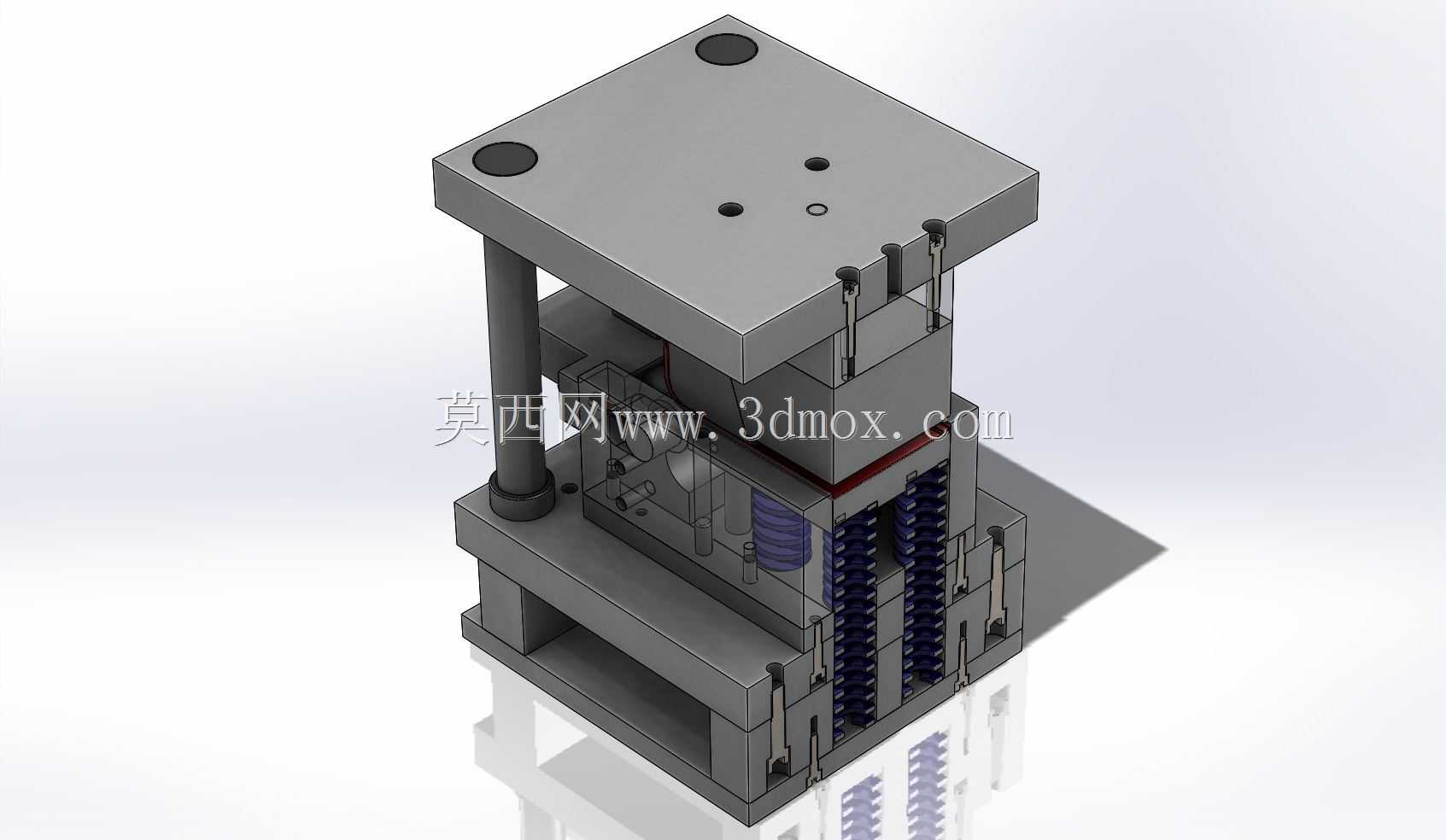

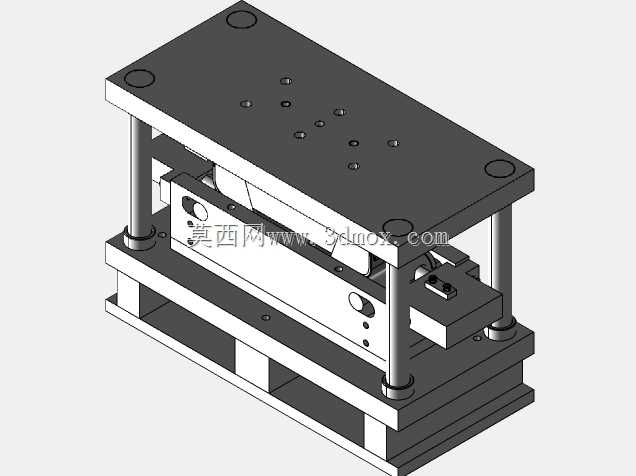

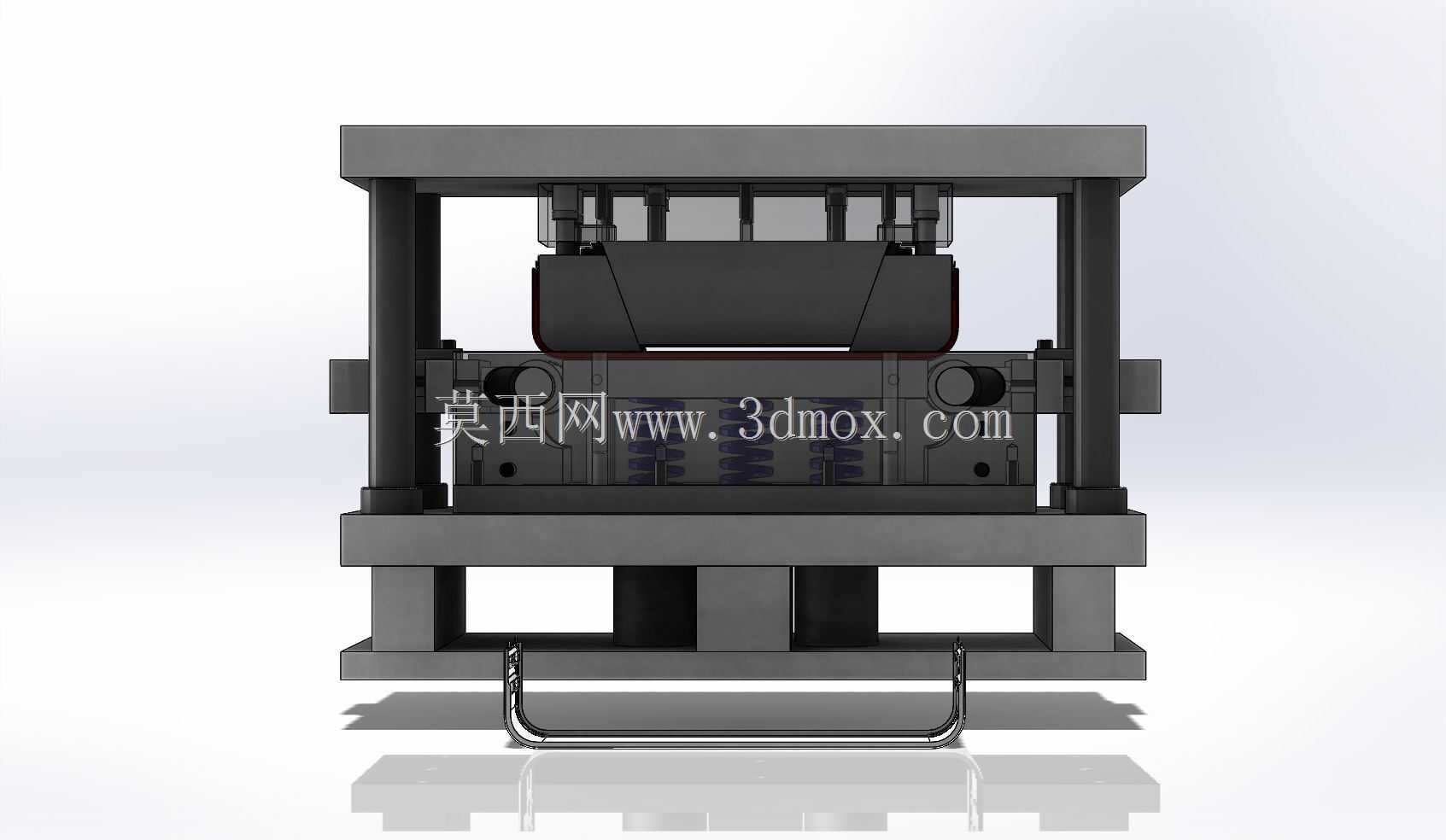

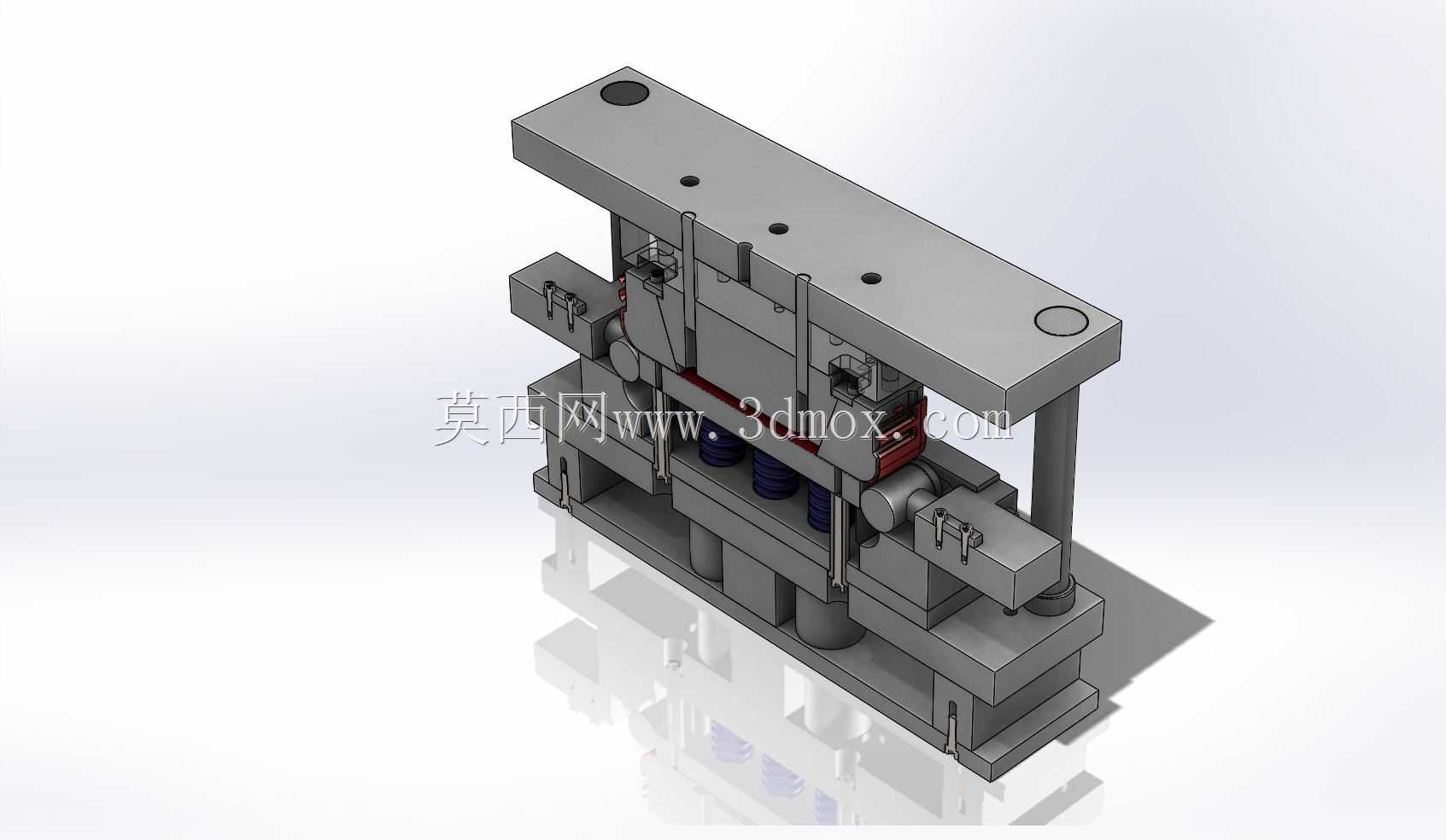

燃气加热器前面板弯曲成型模具结构

　　这套弯曲成型结构主要面向民用燃气具生产环节的前面板冷冲压工序，适配家用燃气快速热水器、台式燃气采暖加热器的前面板批量成型作业，在五金冲压车间的开式单点压力机上配套使用，承担平板坯料的多道次弯曲成型工序，直接产出符合装配公差要求的前面板半成品，后续仅需做表面喷塑、丝印即可进入总装环节。从结构布局来看，该模具采用标准的后侧导柱模架，上下模座通过四根独立导柱配合可拆卸导套实现合模导向，导柱与模座采用过盈压装配合，导套内部预留油槽存储润滑脂，可承受连续冲压工况下的侧向力，避免合模过程中出现凸凹模啃伤问题，适配每分钟15-25次的连续冲压节拍，满足中小批量五金件的生产需求。

　　设计过程中优先考虑了成型件的回弹控制，由于前面板采用0.8mm厚的冷轧深冲钢板，弯曲半径为板厚的2倍，自由弯曲状态下边部回弹量约为2-3度，因此在凸模的弯曲工作端做了1.5度的回弹补偿角，同时在凹模的弯曲入口处设计了R2的圆角过渡，避免板料在弯曲过程中出现表面拉伤，同时在压料板上对应面板的两个侧边安装了定位挡块，坯料放入模具后可通过三个方向的挡料销快速定位，定位误差控制在0.1mm以内，避免成型后出现边部尺寸超差问题。模具的卸料结构采用弹性卸料板，通过六根矩形截面的矩形弹簧提供压料力，弹簧预压量设置为5mm，合模时卸料板先压紧坯料，随后凸模下行完成弯曲成型，开模时卸料板在弹簧作用下将成型件从凸模上推出，配合安装在上模的两个顶料杆，可将成型件平稳顶出凹模型腔，避免工件卡在模腔内影响连续作业。

　　从安装边界来看，上模座的模柄采用标准的φ50mm压入式模柄，适配多数公称压力40T-63T开式压力机的滑块安装孔，下模座的安装槽间距为180mm，可直接通过T型螺栓固定在压力机工作台面上，模具闭合高度为220mm，最大开模行程需求为80mm，安装时无需对压力机做额外改造，上下模的合模间隙通过垫片调整，初始安装时可通过塞尺检测四周间隙均匀度，间隙偏差控制在0.02mm以内即可投入试模。模具的工作零件均采用Cr12MoV合金工具钢制作，淬火硬度达到HRC58-62，弯曲工作端经过镜面抛光处理，表面粗糙度Ra≤0.8，可保证连续冲压10万次以上无需修磨刃口，日常维护仅需定期清理模腔表面的冲压油残留、检查导柱润滑状态即可。

　　在实际生产场景中，该模具可兼容同系列不同长度规格的前面板成型，仅需更换调整挡料块的位置即可适配150mm-300mm宽度的坯料，无需更换模架主体，大幅降低了多规格产品生产的模具投入成本。成型后的前面板弯折边直线度可控制在0.1mm/100mm以内，弯折角度偏差不超过±0.5度，可直接与加热器的侧壳、底壳进行卡扣装配，无需后续人工校形，有效提升了燃气具壳体的装配效率。模具的下模座预留了废料排出槽，若后续工序需要在面板上预冲安装孔，可直接在模架上加装冲孔工位，实现冲孔、弯曲工序的复合成型，进一步缩减工序流转成本。
