四柱导向式钣金冲压工装结构设计

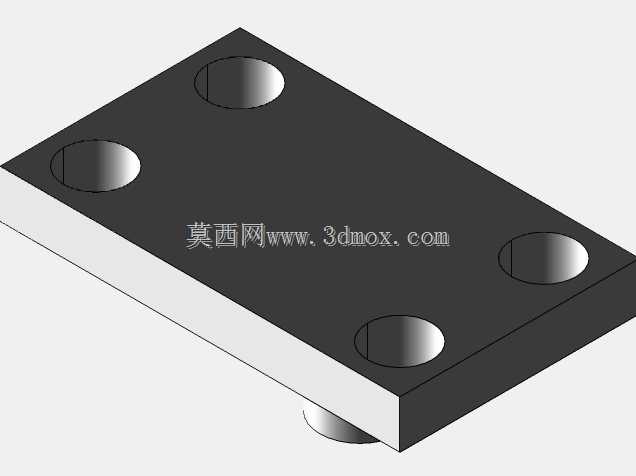

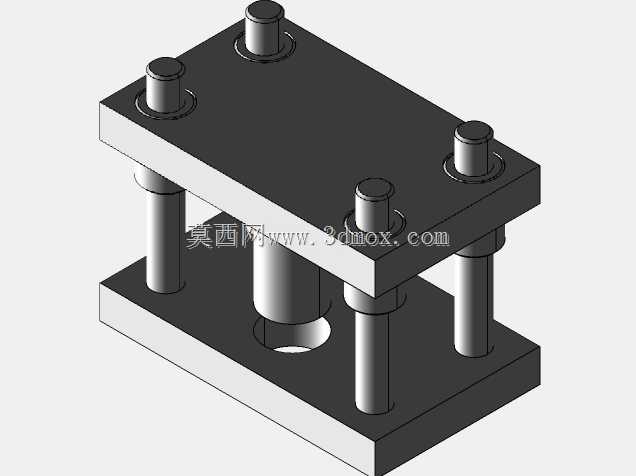

　　在批量钣金零件的冲压生产场景中，这类四柱导向的冲压工装是液压、气动及机械式压力机的核心配套执行部件，直接决定了钣金冲裁、成型工序的加工精度与生产稳定性。从实际产线适配角度看，这套工装的上下模座采用平行板式布局，四根导向导柱沿模座四角对称分布，导柱与导套的配合间隙控制在IT6级精度区间，能够在上下模合模过程中提供均匀的导向支撑，避免冲头受侧向力偏移，这对于薄料钣金的冲裁加工尤为关键——薄料冲裁时哪怕0.02mm的侧向偏移，都可能导致冲切面毛刺超标、零件尺寸超差，甚至出现啃模损伤。

　　从功能特性来看，这套工装的核心冲压执行部件设置在模架中心位置，上下模座的安装平面预留了标准的T型槽与螺栓过孔，能够根据不同钣金零件的加工需求，快速更换对应的冲头、凹模镶块，无需重新加工模架基体，大幅缩短了不同批次产品换型的调试周期。导柱端部设置的限位台阶，能够控制上下模的最大开模行程，避免压力机滑块超程运行导致导套脱出、模架错位的故障；上下模座的厚度经过刚度校核，在公称压力工况下的最大变形量控制在0.05mm以内，保证批量加工过程中成型压力的均匀传递，不会出现局部压力不足导致的零件成型不到位问题。

　　设计思路上，这套工装优先考虑了通用化适配性，模架的闭合高度、导柱间距、安装孔位尺寸均参照通用压力机的工作台参数设计，能够直接适配市面多数公称压力在100吨以内的开式、闭式压力机，无需额外制作过渡安装板。导向部件采用可拆卸式结构，导套与上模座采用过盈配合加定位销固定，导柱与下模座采用压板锁紧固定，长期使用出现导向磨损后，可单独更换导柱导套，无需整体报废模架，降低了产线的长期维护成本。中心冲压工位的周围预留了弹性卸料装置的安装空间，可根据加工料厚搭配不同刚度的矩形弹簧或聚氨酯卸料块，实现冲压完成后工件与废料的自动退料，适配自动化连续冲压的产线需求。

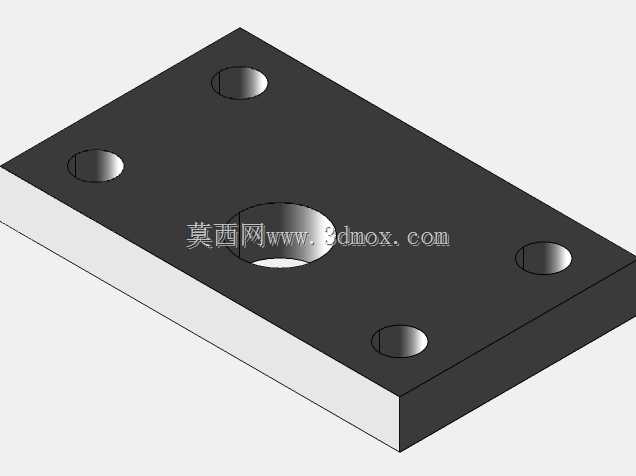

　　从安装边界尺寸来看，这套工装的下模座长宽尺寸匹配常规压力机工作台的落料孔位置，冲压产生的废料可直接通过中心凹模的落料孔落入压力机下方的废料槽，无需额外设置侧边废料导出结构。上下模座的平行度在装配时控制在0.02mm/100mm以内，导柱与模座安装面的垂直度控制在0.01mm/100mm以内，保证合模时各导向部件受力均匀，不会出现卡滞、偏磨的问题。实际使用过程中，每次换型前只需清理导柱表面的冲压碎屑、涂抹少量润滑脂，即可保证导向机构的顺畅运行，日常维护难度极低，非常适合中小批量多品种的钣金加工车间使用，能够覆盖家电钣金、五金结构件、汽车小型覆盖件等多种零件的冲压加工需求，在保证加工精度的前提下，有效降低了专用冲压模具的制作成本与交付周期。
