方程式赛车钢管式空间桁架底盘结构

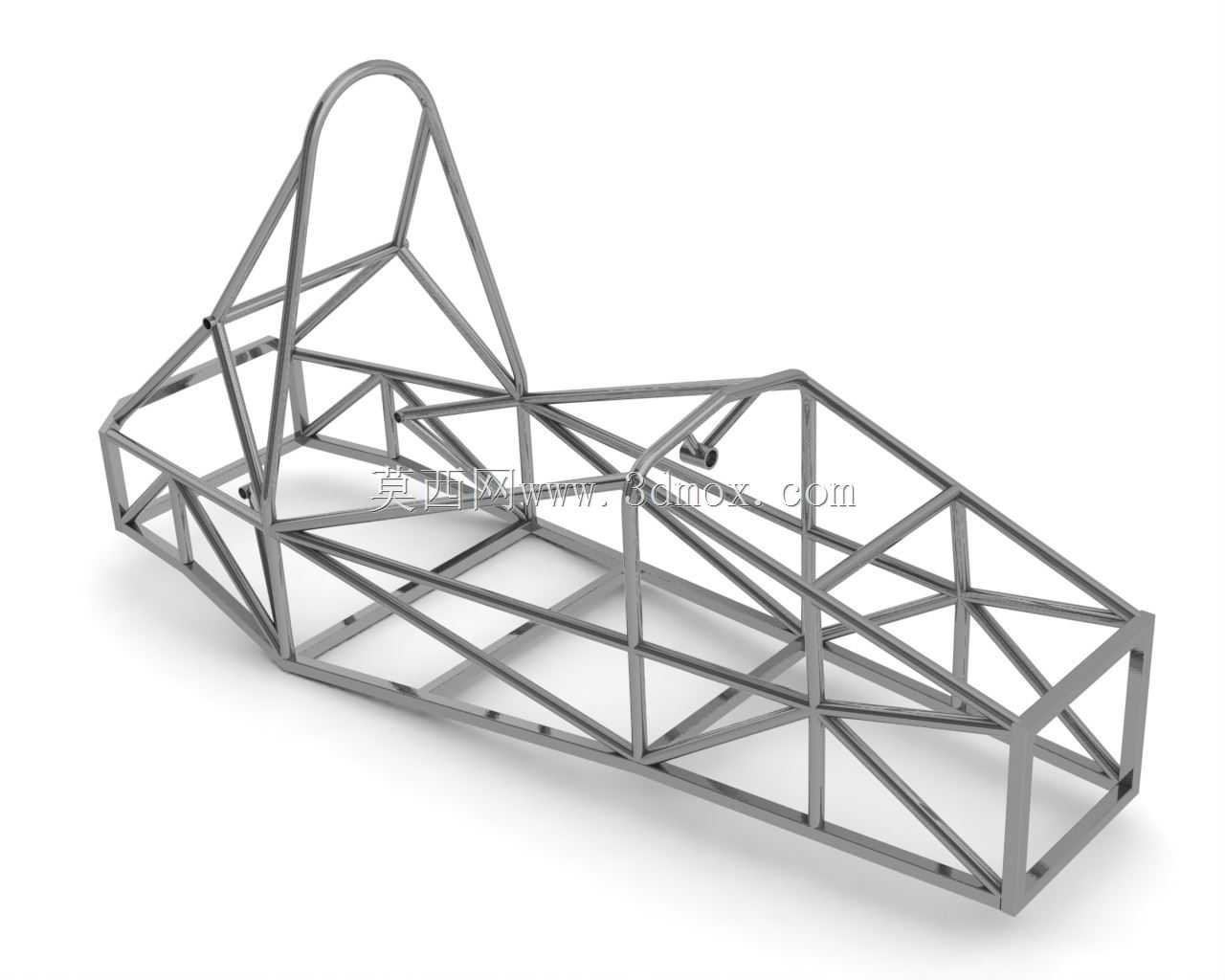

　　这套钢管桁架结构是方程式赛车的核心承载基体，所有车载系统的安装定位、行驶过程中的载荷传递、碰撞工况下的能量吸收都依托这套框架完成，区别于民用乘用车的承载式车身，这类空间管架结构在轻量化、刚度重量比、改装适配性上有不可替代的优势，广泛应用于学生方程式赛事、入门级场地赛车、定制改装赛车的开发环节。从实际使用场景来看，这套底盘需要承接多维度的载荷输入：前轮转向节传递的路面冲击、制动时的纵向减速度载荷、过弯时的横向侧向载荷、动力总成输出的扭矩反力，甚至发生碰撞时的冲击能量，都需要通过桁架的杆件传递分散，避免局部应力集中导致结构失效。设计思路上完全遵循空间桁架的力学逻辑，没有冗余的承力构件，每一根钢管的走向都对应着力的传递路径：

　　驾驶舱区域的环形防滚架是整个结构刚度最高的部分，采用大管径厚壁管材搭建，形成封闭的环形承力结构，在车辆发生翻滚时能为舱内人员预留足够的生存空间，避免结构侵入驾驶舱；前舱部分的桁架从防滚架前端向前延伸，逐步收窄形成前悬安装点的定位框架，预留出转向机构、前悬架摇臂、制动管路的安装空间，杆件的排布刻意避开了前轮跳动的运动包络，不会在悬架全行程运动中发生干涉；后舱部分的桁架从主防滚架向后延伸，形成动力总成的安装支座定位结构，同时预留出后悬架、传动半轴、散热系统的安装位置，后段的杆件排布兼顾了动力总成的拆装空间，不需要大范围拆解主框架就能完成动力单元的吊装维护。从安装边界来看，这套结构的所有安装点位都做了同轴度的设计约束：

　　前后悬的安装硬点坐标完全匹配双叉臂悬架的几何参数，主销内倾、后倾、轮距、轴距的定位公差控制在建模阶段就通过杆件的长度、角度参数锁定，不需要后期额外做定位工装调整；驾驶舱区域的座椅安装点、安全带固定点、踏板安装位都在桁架上预留了对应的安装平面，符合赛车安全规范的固定点强度要求；转向柱的安装支架直接集成在前段桁架上，和方向盘的操作角度、踏板的操作行程形成人机工程的匹配，适配不同身高的车手调整空间。结构本身采用三角形桁架的基本单元，所有杆件的连接节点都采用相贯线焊接的设计逻辑，建模阶段就完成了管材的相贯切口拟合，实际生产时可以直接导出切割路径进行数控切管，不需要现场手工修配，能大幅提升车架的焊接装配精度。和一体式碳纤维单体壳底盘相比，

　　这类钢管桁架结构的维修成本更低，赛事过程中如果发生局部碰撞变形，只需要切割更换对应的受损杆件就能完成修复，不需要整体报废结构，对于预算有限的赛事车队、入门级赛车开发团队来说，这套结构的实用性更强，同时也能满足场地赛事对车架刚度、安全性的基础要求。建模过程中对所有杆件的壁厚、管径参数做了参数化关联，可以根据不同的赛事规则、动力输出等级调整管材规格，在满足刚度要求的前提下尽可能降低结构自重，实现重量分配的前后轴荷匹配，帮助赛车获得更好的弯道操控特性。
