六角螺母与配套螺栓组合紧固结构

　　在各类机械装配场景里，螺纹副连接是应用覆盖范围最广的可拆卸紧固方案，这套六角螺母与配套螺栓的组合结构，几乎出现在从普通民用设备到重型工业装备的每一处连接节点上。做结构设计的时候，首先要考虑的是安装边界的适配性，六角外形的设计初衷，就是为了给普通开口扳手、套筒工具提供足够的夹持受力面，六个受力平面均匀分布，每两个平行面的对边尺寸严格遵循通用紧固件的公差标准，不管是手动装配工位的普通扳手，还是自动化产线上的定扭拧紧设备，都能精准匹配夹持位置，不会出现打滑、拧偏的问题。从实际使用场景来看，这类紧固件的适配场景跨度极大，小到电子设备外壳的固定、小型工装夹具的拼接，大到工程机械的结构架连接、输送设备的机架装配，只要是需要可拆卸、

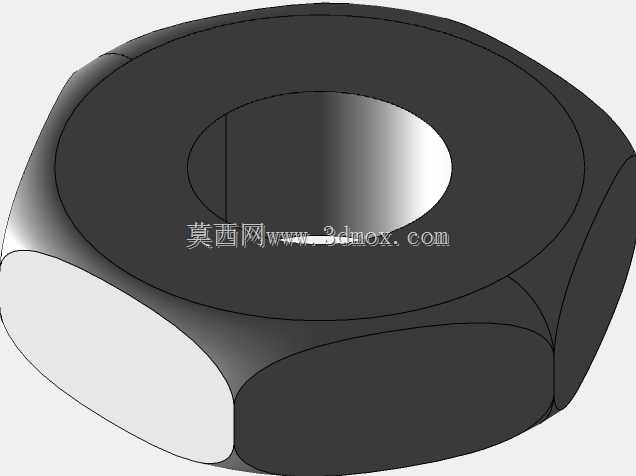

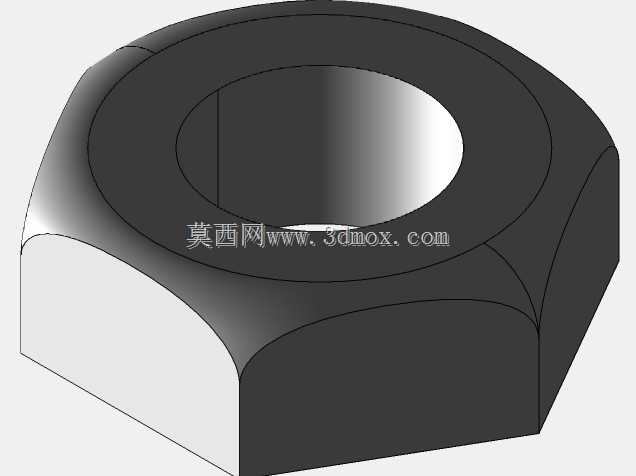

　　能承受一定轴向拉压载荷与横向剪切力的连接位置，都能看到这类螺栓螺母组合的身影。设计这类零件的三维结构时，首先要保证螺纹参数的匹配精度，内螺纹与外螺纹的牙型角、螺距、公差带必须完全对应，才能保证旋合过程顺畅，不会出现卡滞、滑牙的问题，同时螺纹旋合长度要根据实际承载需求设定，足够的旋合圈数才能保证连接强度，避免在受载时出现螺纹脱扣的失效问题。螺母的端面设计有平整的承压面，装配时这个面会与被连接件的表面完全贴合，把螺栓预紧产生的压力均匀分散到接触面上，不会因为局部应力过大压伤被连接件的表面，也能避免长期受载后出现预紧力松弛的问题。很多新手建模的时候容易忽略六角棱边的倒角结构，实际上不管是螺母的两端孔口倒角，还是六角棱边的小倒角，

　　都不是可有可无的装饰结构：孔口倒角可以在螺栓旋入的时候起到导向作用，快速对准螺纹轴线，降低装配对位的难度，同时也能去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员或者零件表面；六角棱边的倒角则可以在热处理、表面处理过程中减少应力集中的问题，降低零件淬火开裂的风险，也能避免零件在运输、流转过程中棱边磕碰产生变形，影响扳手的夹持适配性。在做整机结构的装配校核时，这类紧固件的安装空间预留是很容易出问题的环节，不仅要考虑螺母本身的外形尺寸，还要预留出扳手操作的活动空间，比如在狭窄的设备内腔位置，如果选用的螺母对边尺寸过大，扳手无法正常伸入夹持，就会导致现场装配无法完成，甚至需要重新修改周边零件的结构，额外增加加工与改造成本。另外，

　　这类标准紧固件的结构一致性要求很高，同规格的零件要具备完全的互换性，不管是哪个批次生产的零件，都不需要额外修配就能直接装配使用，这也是为什么建模的时候所有尺寸都要严格遵循通用标准，不能随意更改对边宽度、厚度、螺纹参数这些关键尺寸，否则就会丧失互换性，给后续的备件更换、设备维护带来极大的麻烦。从承载特性来看，螺栓与螺母旋合之后，预紧力会让被连接件之间产生足够的正压力，当连接位置承受横向载荷的时候，接触面的摩擦力就可以抵抗外力的滑移，不需要靠螺杆本身的剪切来承载，这也是为什么装配时需要控制预紧扭矩的原因，合适的预紧力既能保证连接的可靠性，又不会因为预紧力过大导致螺栓屈服拉长、螺母螺纹变形失效。在一些有振动工况的设备上，还可以在这个基础结构上搭配防松垫圈、自锁结构等附件，但核心的螺栓螺母连接主体结构，依然是整个紧固系统的核心承载部分，其结构尺寸的准确性、螺纹参数的匹配度，直接决定了整个连接节点的使用寿命与可靠性。
