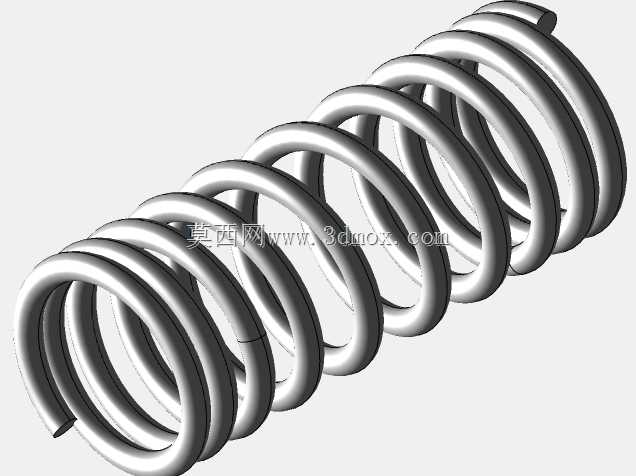

等螺距圆柱螺旋压缩弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的基础弹性元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业设备的减震支撑结构，都能见到这类零件的身影。本次设计的等螺距圆柱螺旋弹簧，采用常规圆形截面金属丝绕制而成，整体为规整的圆柱螺旋形态，螺距参数设置为8.84mm，绕制过程中保持各圈螺距均匀一致，无疏密突变、无圈间错位，保证受力时各有效圈的变形量均匀分布，避免局部应力集中导致的过早疲劳失效。从实际工程应用的角度出发，这类等螺距弹簧的设计首先要匹配安装空间的边界约束：弹簧的外径尺寸需要适配安装孔的内径公差，避免装配后出现卡滞、偏磨问题；弹簧的内径要匹配导向轴的外径尺寸，

　　保证弹簧受压伸缩过程中不会出现径向窜动、侧弯变形，尤其是长径比偏大的弹簧，合理的导向间隙是保证其工作寿命的核心要素之一。弹簧的两端采用并圈磨平的端部结构，这一设计细节是为了保证弹簧安装后两端的支撑面与安装基准面完全贴合，受压时载荷方向与弹簧轴线保持重合，避免出现偏载导致的弹簧圈侧向磨损、弹力输出方向偏移问题。在功能特性层面，该弹簧的刚度特性呈线性，在有效压缩行程内，载荷与变形量的比值保持恒定，这一特性非常适合需要精准弹力匹配的场景，比如阀门的启闭复位结构、自动化设备的夹具缓冲结构、输送线的阻挡缓冲机构，线性刚度可以让设计人员在选型阶段精准计算不同压缩量下的弹力输出，保证机构动作的稳定性与一致性。设计这类螺旋弹簧时，

　　螺旋扫掠的路径构建是核心建模环节，需要先确定弹簧的中径参数，再根据螺距、有效圈数、支撑圈数构建螺旋线路径，路径的升角要与螺距参数完全匹配，避免扫掠成型后出现簧丝截面扭曲、圈距不均的问题；簧丝的截面直径需要根据目标载荷、刚度要求计算选取，同时要校核簧丝内侧的最大切应力，确保其在材料的许用应力范围内，避免长期交变载荷下出现断裂失效。在实际设备装配场景中，这类弹簧的预压量设置也十分关键，安装时需要预留合理的预压缩量，避免设备空载状态下弹簧出现窜动异响，同时也要保证最大工作压缩量下，弹簧各圈之间保留足够的安全间隙，避免压并导致的簧丝塑性变形。不同于变螺距、变径的特殊弹簧，等螺距圆柱弹簧的加工工艺成熟，绕制、热处理、

　　表面处理的工序都有成熟的行业标准，量产一致性好，采购与加工成本更低，是通用机械结构中优先选用的弹性元件类型。建模过程中需要注意簧丝首尾端的过渡处理，支撑圈与有效圈的衔接位置要平滑过渡，避免出现尖锐棱角导致的应力集中，同时要保证模型的几何连续性，为后续的有限元应力分析、运动仿真提供准确的几何基础。在不同的应用场景下，这类弹簧可以搭配不同的表面处理工艺，比如普通工况下的发黑处理、潮湿腐蚀工况下的镀锌钝化处理、高疲劳要求场景下的喷丸强化处理，不同的工艺选择不会改变弹簧的核心几何结构，但会直接影响其实际使用寿命，设计阶段需要结合具体的工况环境明确对应的技术要求。
