往复式动力设备十字头连接组件

　　在长行程往复式动力设备的动力传递链路里，十字头是衔接活塞与连杆的核心中间构件，它的核心作用是把连杆的摆动运动转化为活塞的纯直线往复运动，彻底消除活塞运行过程中承受的侧向分力，避免活塞与缸壁之间出现偏磨、卡滞的问题，这一特性在大排量往复式压缩机、低速重载往复式发动机的结构设计中尤为关键。从实际应用场景来看，这类十字头组件普遍用在石油化工领域的往复式工艺压缩机、天然气输送增压压缩机，以及船用低速柴油机、大型工业往复泵这类对运行稳定性、长周期无故障运行要求极高的设备上，这类设备的运行工况往往伴随持续的交变载荷、一定的运行温度，对十字头的结构刚性、配合精度、安装适配性都有非常严苛的要求。

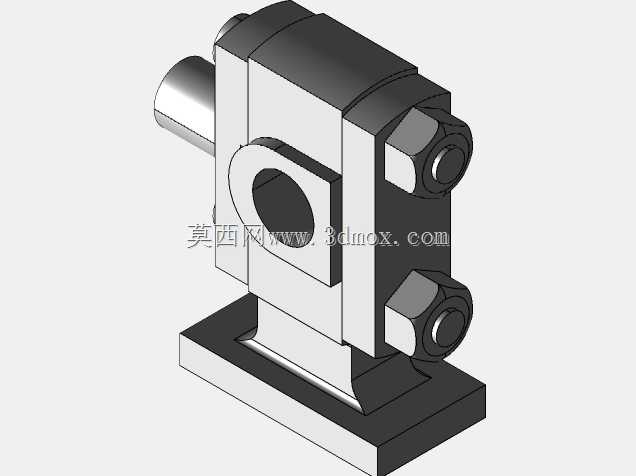

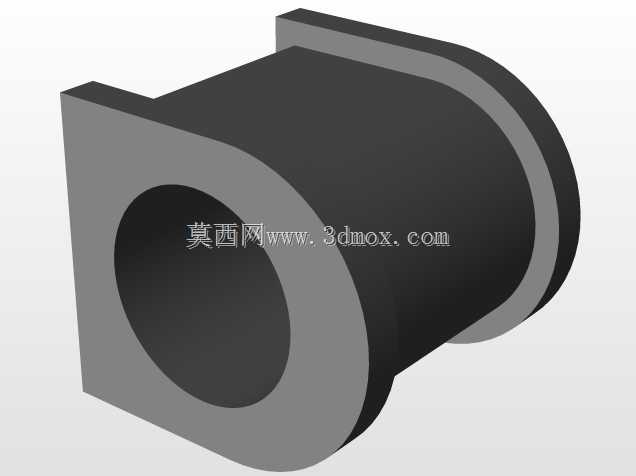

　　从结构设计思路来看，这个十字头组件采用分体式装配结构，主体为十字头本体，侧面设置了与活塞杆配合的圆柱连接轴段，正面的通孔用于安装十字头销，实现与连杆小头的铰接连接，两侧通过高强度螺栓紧固的侧盖结构，既可以对十字头销的轴向位置进行限位，也方便后期检修时拆卸更换十字头销或者轴瓦，不需要整体拆解十字头与活塞杆的连接结构，大幅降低现场维护的工作量。底部设置的一体式安装基座，是为了在装配调试阶段对十字头的运行轨迹进行定位校准，同时在十字头做往复运动的过程中，配合机身滑道提供稳定的滑动支撑，避免十字头在交变载荷作用下出现径向窜动。

　　在外形尺寸与安装边界的设计考量上，十字头本体的外径尺寸需要与设备机身的滑道内径保持严格的间隙配合，配合间隙通常控制在0.1mm到0.3mm之间，间隙过大会导致十字头运行过程中出现敲击振动，间隙过小则会在热态运行时出现膨胀卡滞的问题。侧面伸出的活塞杆连接轴段，同轴度公差需要控制在0.02mm以内，保证活塞杆运行时与气缸中心完全重合，避免活塞环出现偏磨漏气的问题。正面十字头销的安装孔与销的配合采用过渡配合，保证铰接转动灵活的同时，不会出现旷量。两侧的紧固螺栓采用对称布置的方式，保证侧盖压紧力均匀，避免十字头销在运行过程中出现轴向窜动，同时螺栓的拧紧力矩需要严格按照设计要求执行，防止交变载荷下螺栓出现疲劳断裂。

　　从功能特性来看，这个十字头组件的所有零件都做了独立的结构拆分，每个配合面都设置了合理的加工精度要求，十字头与滑道接触的滑动表面通常会采用耐磨合金材质或者镶嵌耐磨衬层，降低长期往复运行的磨损速率，延长部件的使用寿命。十字头销的表面会做硬化处理，提高铰接部位的耐磨性能，承受连杆传递的交变冲击载荷。在实际选型适配过程中，设计人员需要重点核对十字头的滑道配合直径、活塞杆连接轴的直径与伸出长度、十字头销的孔径、底部安装基座的定位尺寸，确保所有安装边界尺寸与对应设备的机身、活塞杆、连杆部件完全匹配，避免出现装配干涉的问题。同时还要根据设备的额定运行载荷、往复行程、运行转速，核算十字头本体的结构强度、螺栓的连接强度、滑动面的比压，确保部件在额定工况下长期运行不会出现变形、断裂、过度磨损的问题。在三维建模过程中，所有配合面的公差配合、装配关系都需要完全按照实际加工装配要求设置，拆分的独立零件可以直接用于生成工程加工图纸，也可以用于装配干涉检查、运动仿真模拟，验证十字头在整个往复行程内的运动轨迹是否顺畅，有没有与周边部件出现碰撞的风险，为后续的实物加工、装配调试提供准确的三维数据支撑。
