插套式承插连接接头结构设计

　　这类承插接头在低压流体输送、小型传动杆系连接场景中应用十分广泛，从车间压缩空气分支管路的快装对接，到轻工设备里传动轴的轴向定位连接，都能见到这类结构的身影。不同于法兰连接需要多组螺栓紧固、焊接连接需要现场动火作业，承插接头依靠锥销锁紧的结构，能在狭小安装空间内完成快速装配，后期拆解维护也不需要复杂工装，日常运维的便捷性十分突出。

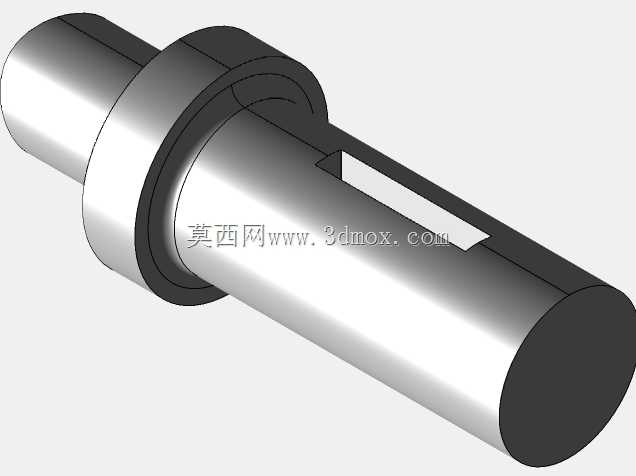

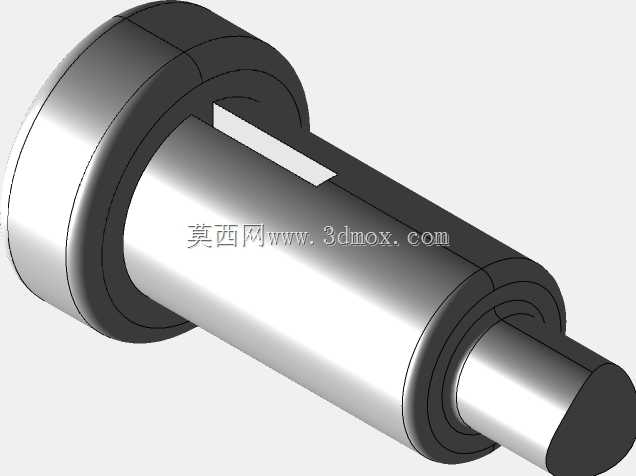

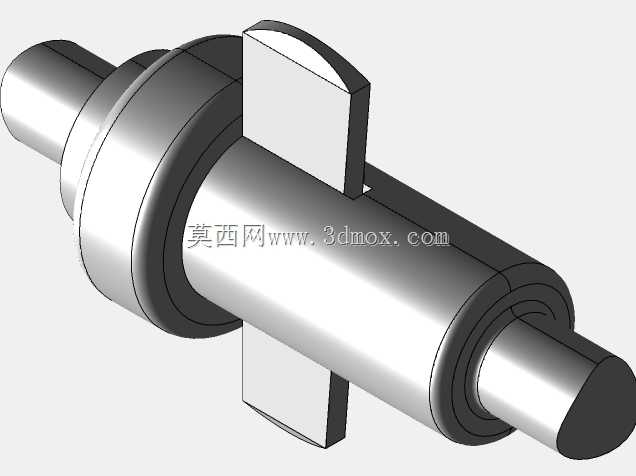

　　从结构功能来看，这套接头分为插口与承口两个核心对接部分，承口端的内径与插口端的外径做了间隙配合设计，装配时插口直接插入承口内部，配合段长度经过匹配计算，既保证对接后的同轴度误差控制在合理范围，也避免配合过长导致装配卡滞、过短造成连接刚度不足的问题。锁紧用的锥销厚度为6mm，锥度匹配承口与插口对齐后的销孔锥度，打入后能同时胀紧两个对接件的销孔内壁，既可以限制两根对接件的轴向窜动，也能传递一定的扭矩，在无剧烈冲击的传动场景下，完全可以满足动力传递的需求。

　　设计这套结构时，首先要考虑的是现场安装的操作边界：整个接头装配完成后的总长度为106mm，承口端的最大外径为44mm，插口端的对接段外径为25mm，这些尺寸参数决定了安装时需要预留的操作空间——尤其是锥销的安装位置，需要预留出足够的锤击操作空间，不能被周边的管路、机架结构遮挡，否则现场装配时会出现销子无法打入到位的问题。销孔的位置设计在对接段的中部，距离承口端面20mm，这个位置能让锥销的锁紧力均匀分布在配合段上，避免应力集中在对接端面导致承口端部涨裂。

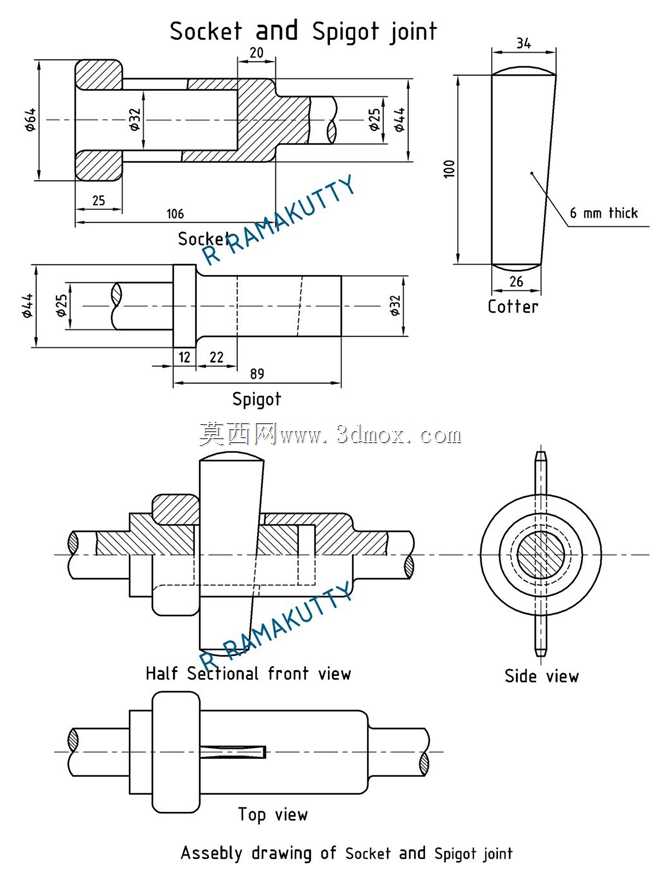

　　从视图表达的结构细节来看，半剖视的主视图清晰展示了内部的配合关系：承口内部的台阶面是插口插入的定位基准，装配时插口端面顶到这个台阶面，就能保证两个对接件的销孔自动对齐，不需要现场反复调整对位，能大幅提升装配效率。侧视图展示了锥销安装后的径向突出尺寸，锥销装入后两端突出接头本体的长度基本一致，既保证锁紧力足够，也不会因为突出过长在运转过程中剐蹭周边部件。俯视图则呈现了接头外部的光整结构，整个外圆没有突兀的凸起，在做管路保温、或者传动杆加装防护套的时候，能顺利套装外防护件，不会出现卡滞。

　　实际选型应用时，需要注意这类接头的适用场景边界：它更适合常温、低压、无强腐蚀介质的工况，如果用于流体管路，需要在配合面加装密封垫圈，避免对接位置出现渗漏；如果用于传动杆连接，要核算传递的扭矩上限，当负载超过锥销的抗剪切强度时，锥销会被剪断起到过载保护的作用，这也是这类结构在小型传动设备中受欢迎的原因之一——故障发生时只会损坏成本极低的锥销，不会损伤对接的两根轴件，更换销子就能快速恢复设备运行，维修成本十分低廉。

　　建模过程中，配合面的公差设置是核心要点：承口的内孔与插口的外孔配合公差选用H8/h7的间隙配合，既保证装配时能顺利插入，也不会因为间隙过大导致同轴度超差；销孔的锥度要与锥销的锥度完全一致，建模时要保证两个对接件的销孔在装配状态下完全同轴，否则加工出来的零件会出现销子无法打入、或者锁紧后两个对接件不同心的问题。另外，所有锐边都要做倒钝处理，尤其是承口的入口端、插口的插入端，倒出小的导入角能让现场装配更加顺畅，也避免安装时划伤操作人员。
