集成式双轴承支撑安装座结构设计

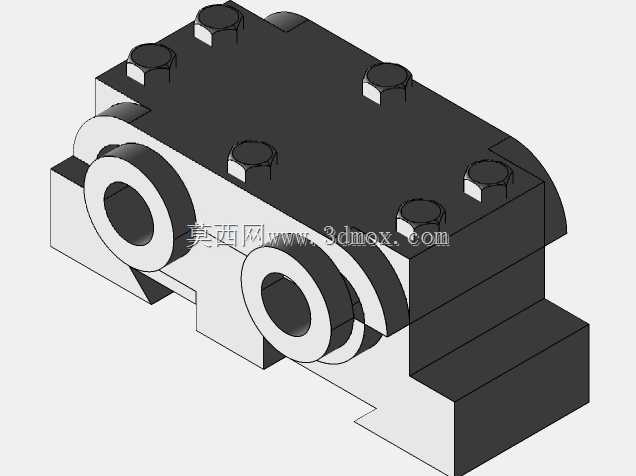

　　密封件过早磨损等一系列问题。这款集成式结构的基座采用一体式铣削成型的基体，两个轴承安装孔在一次装夹中完成镗削加工，孔位的中心距公差可以稳定控制在±0.02mm以内，轴承安装孔的圆柱度、端面与孔轴线的垂直度都能得到很好的保证，装配时不需要反复调整两个支撑位的相对位置，只要把基座整体固定到安装基面，就能保证两根轴的平行度符合设计要求，大幅降低现场装配的调试难度。从结构细节来看，基座上部设计了六个均布的螺栓连接位，用来把轴承端盖或者上压盖压紧在轴承外圈上，这种周向均布的压紧方式可以让轴承外圈受力均匀，避免单侧压紧导致的轴承外圈倾斜，减少轴承滚动体的偏磨问题。基座下部延伸出带定位缺口的安装脚，安装时这个缺口可以和设备基面上的定位凸台配合，在各类需要平行双轴同步传动的设备场景中，轴系的支撑刚性直接决定了整套传动机构的运行精度与使用寿命，这款双轴承集成支撑结构，正是针对平行双轴布局的传动场景做的一体化设计，区别于传统两个独立轴承座分开安装的形式，它将两个轴承的安装位整合在同一个基座本体上，从根源上消除了分体安装带来的位置度误差累积。日常在输送线的双辊传动、小型齿轮箱的输入输出轴支撑、工装夹具的双导轴导向工位里，经常会遇到两根轴中心距要求严格、安装空间紧凑的情况，要是用分体式轴承座，不仅要在安装基面反复打表找正两个座体的同轴度、平行度，调试耗费大量工时，设备长期运行受振动影响，两个座体的连接螺栓一旦出现微量松动，轴系中心偏移就会引发轴承发热、传动卡滞、

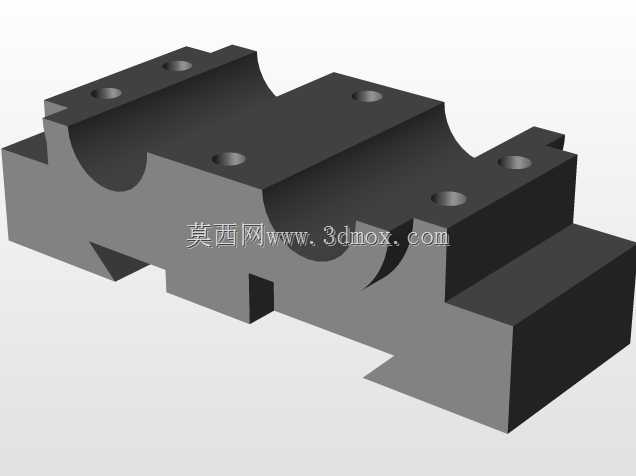

　　实现快速定位，不需要反复调整基座的横向位置，安装脚的连接孔预留了足够的螺栓穿装空间，适配常用的内六角圆柱头螺栓规格，安装时工具操作空间充足，不会出现螺栓无法拧紧的情况。两个轴承安装位采用了贯通式的孔位设计，轴承可以从孔的一端压装到位，孔内设计有轴承定位台阶，压装时轴承端面抵到台阶面就达到安装位置，不需要额外测量压装深度，能有效避免轴承压装过紧导致的运行游隙过小问题。基座的外形轮廓做了圆角过渡处理，没有尖锐的棱角，既避免了装配过程中划伤操作人员，也减少了应力集中点，提升基座在受交变载荷时的结构强度，在承受轴系传递的径向载荷时，一体式的基体可以把载荷均匀分散到整个安装基面，不会出现分体式座体常见的局部应力集中导致的座体开裂问题。

　　从安装边界来看，这款双轴承支撑结构的整体宽度适配多数小型传动设备的安装空间，两个轴承孔的中心距按照常用的平行双轴传动参数设计，既可以支撑深沟球轴承用于轻载高速的传动场景，也可以更换为圆锥滚子轴承适配有一定轴向载荷的传动工况，基座的厚度尺寸经过校核，在额定载荷下的变形量控制在0.01mm以内，不会因为基座变形影响轴系的运行精度。在实际应用中，这类集成式双轴承支撑结构经常用在小型自动化设备的皮带传动双辊工位、包装机械的牵引辊轴系、小型输送设备的主动从动辊支撑，还有一些专用工装的双导轴导向机构里，相比分体安装的轴承座，它的整体占用空间更小，不需要在安装基面上加工两组独立的安装定位面，降低了设备基座的加工难度和加工成本。设计过程中，

　　针对轴承运行的散热问题，基座本体采用了导热性较好的铸铁材质，轴承运行产生的热量可以通过基座快速传导到安装基面散发出去，避免轴承长期处于高温工况下润滑脂失效。同时轴承安装位的外侧预留了密封件的安装槽，可以加装骨架油封或者防尘盖，适配多粉尘、有切削液飞溅的车间工况，防止外界的杂质进入轴承内部，延长轴承的维护周期。在装配流程上，这款结构的设计充分考虑了一线装配人员的操作习惯，轴承压装到位后，只需要把上部的压盖通过六个螺栓均匀拧紧，就能实现轴承外圈的轴向固定，轴穿装完成后可以在轴端加装轴用挡圈或者锁紧螺母实现内圈的固定，整个装配过程不需要专用的工装夹具，普通的装配工具就能完成全部操作。对于做设备改造或者非标设计的工程师来说，这种集成式的双轴承支撑结构可以直接套用在中心距匹配的双轴传动场景中，不需要再单独设计两个轴承座、计算两个座体的安装位置、校核安装基面的强度，能大幅缩短设计周期，减少设计过程中出现的疏漏。在长期运行的验证中，这种一体式结构的抗振性能明显优于分体式结构，在设备启停的冲击载荷下，基座不会出现相对位移，轴系的运行精度可以长期保持稳定，减少了设备日常维护的工作量，也降低了因为支撑结构失效导致的设备停机风险。
