剖分式滚动轴承安装支撑座结构

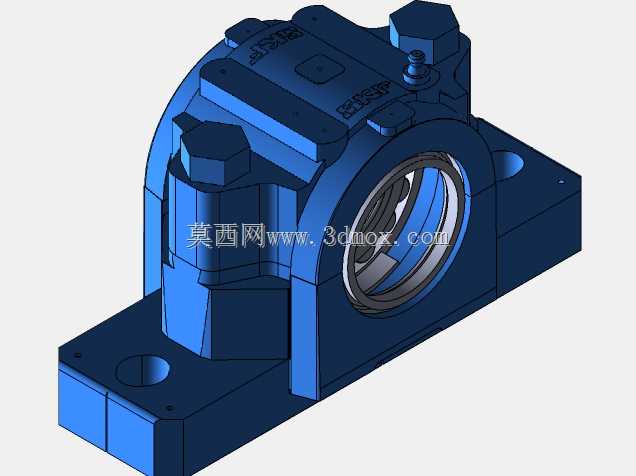

　　在带式输送机、矿山破碎设备、大型风机、冶金轧线这类重载长周期运行的传动场景里，轴承座是连接旋转轴系与设备机架的核心承载部件，它的结构合理性直接决定了轴系的运行稳定性、维护便捷性与整体使用寿命。这款剖分式轴承座采用上下对开的结构设计，区别于整体式轴承座的穿轴安装限制，不需要在轴系装配时提前将座体穿入轴段，在后期维护更换轴承时，也无需拆卸轴端的联轴器、带轮等传动部件，只需要拆开上盖的紧固螺栓即可取出轴承完成更换，大幅降低了重型设备的现场维护工作量，尤其适合轴上零件装配后拆卸难度大、维护空间受限的工业场景。从承载设计来看，座体的轴承安装腔采用适配调心滚子轴承的圆弧曲面结构，能够补偿轴系运行中产生的少量挠曲变形与安装对中误差，

　　避免轴承因附加径向载荷出现早期点蚀失效，在重载、存在冲击载荷的工况下，这种适配调心轴承的座体结构能有效提升轴系的抗冲击能力。底座部分设置了两个对称的安装沉孔，用于通过螺栓将座体固定在设备机架的安装平面上，沉孔的深度设计能够保证螺栓头完全沉入座体内部，避免突出的螺栓头与周边运动部件产生干涉，同时底座与机架接触的平面经过精加工处理，保证安装后的接触刚度，减少运行过程中的振动传递。上下座体的结合面采用精密铣削加工，合装后能够保证轴承腔的圆度公差，避免出现错边导致轴承外圈卡滞的问题，结合面处还设计了定位止口，在拆装后重新装配时能够快速对准上下座的位置，不需要反复调整同轴度，降低现场装配的技术难度。上盖部分设置了注油孔的安装位，

　　可适配标准的黄油嘴，运行过程中不需要拆开座体即可完成轴承的润滑脂补充，适配长期连续运行的设备润滑需求，座体的腔体内部预留了足够的储脂空间，能够存储适量润滑脂，同时容纳轴承运行过程中排出的旧脂与磨屑，减少杂质进入轴承滚动体滚道造成的磨损。两侧的密封槽结构可以适配毡圈密封或者橡胶唇形密封，能够阻挡外界的粉尘、水汽进入轴承腔，同时防止腔体内的润滑脂泄漏，在粉尘浓度较高的矿山、建材生产场景中，这种密封结构的设计能够有效延长轴承的维护周期。从安装边界来看，座体的轴向宽度、中心高尺寸都经过标准化适配，能够对应常用规格的滚动轴承安装尺寸，底座的安装孔间距符合行业通用的安装规范，在设备改造替换旧轴承座时不需要重新加工机架的安装孔位，

　　具备良好的互换性。紧固螺栓采用高强度六角头螺栓，上下座的连接位置设置了足够的螺栓预紧面，能够保证在重载冲击下上下座不会出现分离错位，螺栓的分布位置避开了轴承外圈的受力区域，不会对轴承的外圈配合产生附加应力。在实际选型应用中，这类轴承座通常需要根据轴系的径向载荷、轴向载荷大小、运行转速、现场环境条件匹配对应的轴承型号与密封件形式，建模过程中需要重点关注轴承腔的尺寸公差、配合面的粗糙度要求、安装孔的位置度公差，这些参数直接影响装配后的轴承游隙与运行精度，如果轴承腔的圆度公差超差，会导致轴承外圈被挤压变形，运行过程中出现温升过高、噪音过大的问题。另外座体的壁厚设计经过载荷校核，在最大额定载荷下不会出现结构性变形，加强筋的分布位置对应轴承的主要承载方向，能够在控制座体整体重量的前提下提升结构刚度，减少材料浪费的同时保证承载能力。
