套筒开口销连接接头结构设计

　　这类带开口销锁定结构的套筒接头，在液压管路接驳、气动执行元件输出端连接、中小功率传动系的轴端扭矩传递场景里应用十分普遍，区别于普通焊接式、卡套式套筒接头，它自带的开口销锁定结构能在设备持续振动、负载交变的工况下避免连接松脱，不需要额外增加防松垫圈、螺纹锁固胶等辅助防松零件，在农业机械的液压输出端、轻工输送线的辊筒轴连接、小型工程机械的操纵杆联动部位都能看到这类结构的身影。从实际使用的角度看，这个接头的核心功能是实现两段同径或异径轴类零件、管路端头的快速对接，同时依靠本体上的销槽配合开口销完成周向与轴向的双重锁定，既可以传递稳定的静扭矩，也能承受一定范围内的轴向窜动载荷，在需要频繁拆装维护的设备节点上，这种结构比过盈配合连接、

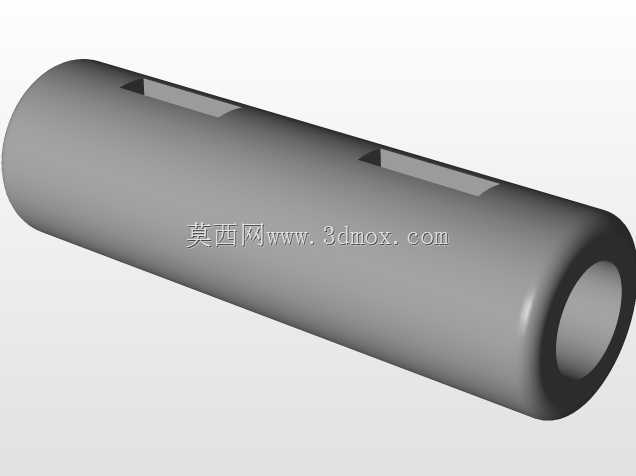

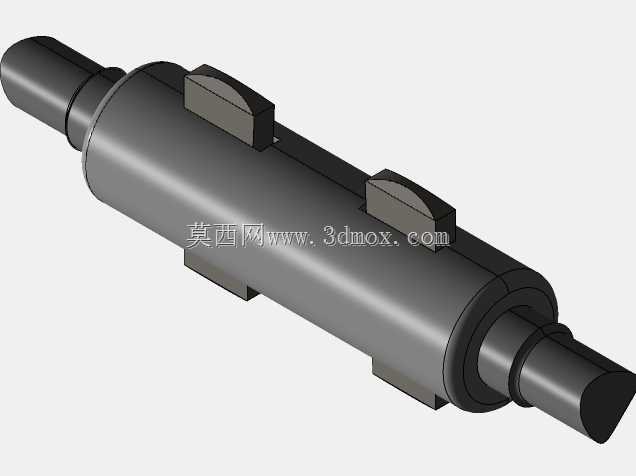

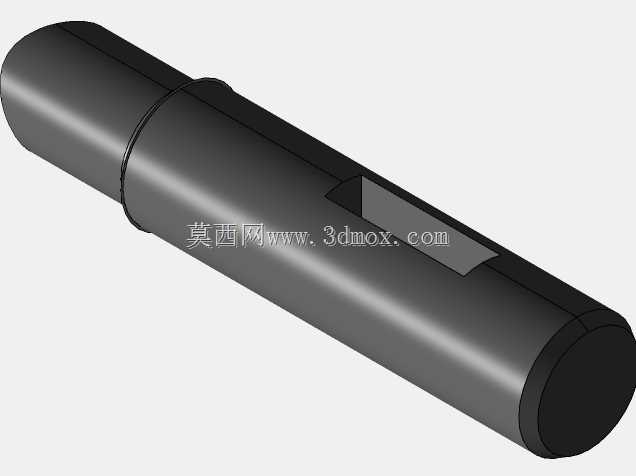

　　焊接连接的维护效率高出数倍，拆装时只需要取出开口销就能分离两段连接件，不会损伤配合面。设计这类接头的时候，首先要确定的是两端配合段的直径公差，和轴类零件配合的部位通常选用H7/k6的过渡配合，既保证装配时的同轴度，又不会因为配合过紧导致拆装困难；套筒本体的壁厚需要根据额定传递扭矩核算，要避开应力集中的区域，在销槽开孔的位置做适当的壁厚补强，避免开口销孔位置成为整个零件的强度薄弱点。本体上的凸台结构并不是冗余设计，这些凸台一方面是作为装配时的定位止口，和对接件的卡槽配合实现安装时的快速对位，另一方面能在接头承受径向载荷的时候起到辅助支撑的作用，减少配合段的悬臂长度，降低连接部位的弯曲应力。开口销的安装孔位置需要精准计算，

　　既要保证开口销装入后能完全卡入对接件的销槽，又要避免开孔位置过于靠近套筒端面导致端部开裂，通常孔中心距离套筒端面的距离要大于1.5倍的销孔直径，同时销孔的边缘要做倒角处理，避免装配时刮伤开口销表面，降低开口销的疲劳强度。从安装边界来看，这类接头的整体轴向尺寸需要匹配安装空间的预留长度，两端伸出的轴段长度要满足对接件的插入深度要求，本体上的凸台外径要小于安装位置的周边避让空间，避免装配时和周边的机架、管线发生干涉；销孔的轴线要和套筒本体的轴线垂直，偏差不能超过0.05mm，否则会导致开口销安装后出现别卡，无法完全到位，起不到应有的锁定作用。在实际选型应用的时候，还要根据工况的载荷特性调整套筒的材料，如果是用于传动扭矩的场景，

　　通常选用中碳钢调质处理，表面做发黑防锈处理；如果是用于管路连接的场景，会根据输送介质的特性选用不锈钢或者铜合金材料，避免介质腐蚀导致零件失效。另外，这类接头的配合面粗糙度要控制在Ra1.6以下，降低装配时的摩擦阻力，同时减少配合面的磨损，延长零件的使用寿命；开口销通常选用弹性较好的低碳钢制作，装入后要将尾部分开弯折，贴紧在接头的端面上，避免设备运行过程中开口销脱出。很多新手在设计这类结构的时候，容易忽略销孔和对接件销槽的位置度匹配问题，导致实际装配时开口销无法穿入，或者穿入后存在较大的间隙，设备运行时产生冲击噪音，甚至会因为应力集中导致销孔开裂，所以在建模阶段就要做好配合间隙的模拟，验证不同加工公差下的装配可行性，确保加工完成后零件能顺利装配，满足使用要求。
