奔驰三叉星立标桌面摆件结构设计

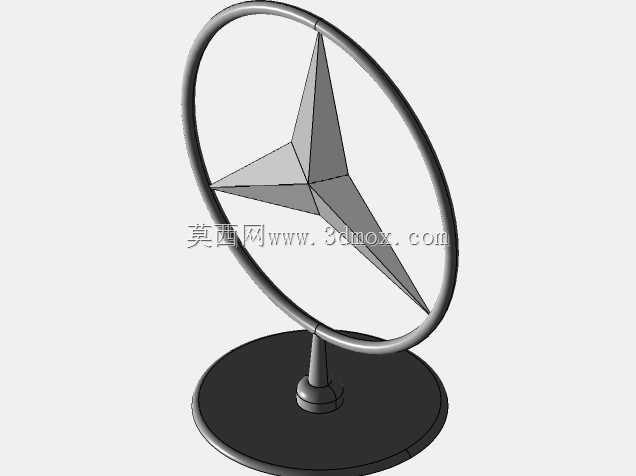

　　这款三叉星标识摆件的结构设计，最初是参考车载立标的安装逻辑做的延伸，日常除了作为汽车品牌文化展示的桌面陈设，也可适配展会品牌展台的装饰点位、汽车4S店前台的标识陈设，甚至能改装后作为车友会活动的纪念标识载体。整个结构拆分为三个核心部分：环形外框、三叉星星徽主体、底座支撑组件，三个部件的配合公差在建模时做了适配，环形外框采用等截面圆环结构，截面直径控制在整体外圆直径的二十分之一，既保证外框的视觉纤细感，又能避免3D打印或者机加工时出现薄壁变形的问题。三叉星的三个星瓣做了等角度120度均分设计，每个星瓣的棱边做了0.2mm的微小倒角，既还原实车标的锐利视觉感，又能避免加工后锐边割手的问题，星瓣从中心交汇点向外逐渐收窄，

　　厚度从中心的4mm线性过渡到星尖的1mm，兼顾结构强度和视觉层次感。支撑部分采用阶梯轴结构，下端和圆形底座做过盈配合，上端和环形外框的底部连接点做定位凸台，安装时不需要额外粘接就能实现初步定位，底座采用圆盘式结构，直径设置为整体标识外圆直径的0.6倍，重量占整个摆件总重的60%以上，保证摆放时的重心稳定，即使受到轻微触碰也不会出现倾倒的情况。设计时特意规避了复杂的曲面抽壳结构，所有壁厚都保持均匀，不管是采用光固化3D打印做手板验证，还是采用锌合金压铸做批量量产，都能避免出现缩孔、填充不满的工艺问题。环形外框和星徽主体的连接点做了隐藏式的定位结构，三个星瓣的尖端分别和环形外框的三个对应点位做嵌入式配合，配合深度1.5mm，

　　不需要额外的紧固件就能实现牢固连接，外观看不到任何拼接缝隙，还原标识的整体完整性。在安装边界的考量上，整个摆件的总高度控制在120mm左右，底座的安装平面度要求控制在0.1mm以内，放置在光滑桌面时不会出现晃动，支撑轴的垂直度公差控制在0.05mm，保证环形外框和星徽主体不会出现视觉上的倾斜。如果是作为车载改装立标使用，只需要将底座结构替换为车载专用的弹簧缓冲底座，就能适配原车引擎盖的安装点位，弹簧结构可以在受到外力碰撞时自动倾倒，避免星徽部件断裂，同时也符合行人保护的相关要求。整个模型的参数化建模过程中，所有尺寸都做了参数关联，调整外圆直径参数时，星瓣长度、支撑轴高度、底座直径都会按照固定比例同步更新，不需要逐个修改特征，

　　方便快速衍生出不同尺寸的版本，适配不同的使用场景，比如做钥匙扣挂件时可以将整体尺寸缩小到30mm，做展会大型展示标识时可以放大到800mm，所有配合关系都不会出错。星徽表面的结构做了微凸的弧面设计，不是完全的平面结构，光线照射时会形成自然的光影过渡，提升标识的质感，和量产车标的表面光影效果保持一致。底座的下表面做了0.3mm深的内凹区域，可以粘贴防滑绒垫或者硅胶垫，避免摆放时刮伤桌面，同时进一步增加摆放的摩擦力，提升稳定性。
