带安装耳散热孔钣金柜体结构设计

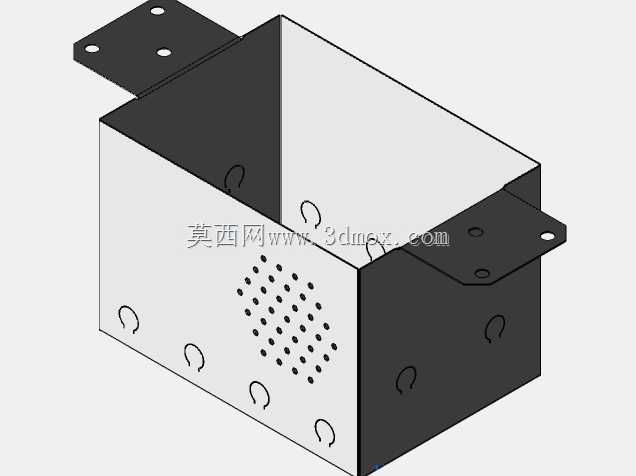

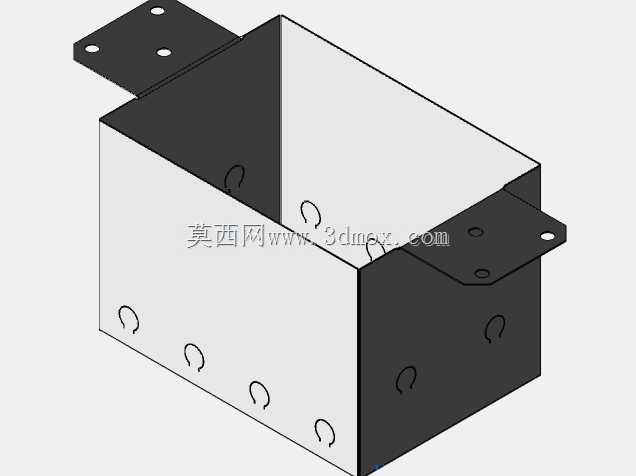

　　这款钣金柜体是小型电控类设备的承载壳体，日常多应用在工业控制终端、小型信号转换模块、嵌入式工控单元的安装防护场景中，作为内部电子元器件、线路板的承载防护结构，需要同时兼顾安装便捷性、内部元器件防护、运行散热以及后期维护的多重需求。从结构设计来看，整体采用开放式槽型折弯主体，三面围合的结构既可以给内部元器件提供足够的安装空间，也能在装配时通过预留的开口快速完成元器件的固定与线路接驳，减少全封闭柜体装配时的操作阻碍。两侧延伸出的安装耳是整个结构的安装固定边界，每个安装耳上预留两个圆形安装孔，孔位间距按照标准壁挂、机架侧装的通用尺寸设定，安装时可以直接通过螺栓将柜体固定在设备机架内壁、墙面安装板或者配套设备的预留安装位上，

　　不需要额外设计转接支架，降低配套安装的加工成本。安装耳与主体的折弯处做了小圆弧过渡处理，避免钣金折弯时出现应力集中导致的开裂问题，同时也能消除锐边，防止装配运维人员被划伤。柜体正面的密集阵列散热孔是针对内部发热元器件设计的通风结构，孔位采用规则的矩阵排布，孔径大小根据钣金板材厚度做了匹配，避免孔距过小导致的板面强度下降，同时保证足够的通风面积，让内部元器件运行产生的热量可以通过自然对流快速散出，不需要额外加装小型散热风扇就能满足低功耗电控模块的散热需求，减少整机的配件成本与运行噪音。柜体侧壁上预留的多个半圆型卡孔是线路卡扣与内部安装导轨的固定位，设计时按照常规小型导轨的安装间距排布，装配时可以直接将塑料卡扣卡入孔位，

　　用来固定内部走线或者承托小型PCB板，不需要在柜体内部额外焊接安装螺柱，减少焊接工序带来的变形问题，同时也能让内部装配的灵活度更高，适配不同尺寸的内置模块。整个柜体的板材选用常规冷轧钢板，折弯系数按照板材厚度做了精准预留，保证折弯后各边的尺寸公差控制在合理范围内，相邻边的拼接缝隙均匀，后期做表面喷塑处理时不会出现漏喷或者积粉的问题。从安装边界来看，两侧安装耳的外伸长度经过核算，既保证安装时螺栓有足够的操作空间，不会因为安装耳过短导致扳手无法操作，也不会因为外伸过长占用过多的安装空间，适配紧凑安装场景下的空间要求。柜体的深度尺寸按照常规小型工控模块的高度设定，内部净空可以容纳厚度在50mm以内的线路板与接线端子，

　　不会出现元器件顶到柜体面板的问题。在结构强度设计上，柜体的折弯边没有做额外的压筋处理，依靠板材自身的折弯强度就可以满足日常使用的防护需求，因为这类小型柜体本身承载的元器件重量较轻，不需要过高的结构强度，简化的折弯工序可以降低加工成本，适合批量生产。柜体开口的边缘做了折边处理，折边宽度控制在5mm左右，既可以提升开口处的结构刚度，避免柜体受力时出现开口变形，也能为后期加装盖板预留安装位，如果使用场景需要更高的防护等级，可以直接在折边上加工螺丝孔，配套对应的盖板就能实现封闭防护，不需要重新更换柜体结构。这类钣金柜体在实际使用中，很多时候会作为小型设备的内置控制箱使用，不需要外露在设备外部，所以表面处理多采用哑光喷塑，既可以起到防锈的作用，也不会因为反光影响设备内部其他组件的安装调试。散热孔的位置特意设置在柜体正面，对应内部发热元器件的安装位置，让热量可以直接通过散热孔排出，避免热量在柜体内部积聚，延长内部电子元器件的使用寿命。安装耳上的安装孔采用圆孔设计，相比长圆孔虽然调节余量小，但定位精度更高，安装后柜体不会出现移位，适合固定安装不需要经常调整位置的使用场景。整个结构的设计没有多余的复杂造型，所有的结构特征都服务于实际装配与使用需求，每一处折弯、每一个孔位都有对应的功能作用，没有冗余的设计元素，完全是从工程实用角度出发完成的钣金结构设计，既满足加工工艺的要求，也能覆盖多数小型电控模块的安装防护需求。
