135度带法兰侧通管路连接接头结构

　　在流体输送管路系统的布设场景中，经常会遇到管路需要转向同时引出分支通路的需求，尤其是在设备内部紧凑空间的管路排布中，常规的90度弯头搭配三通的组合往往会占用过多安装空间，同时增加管路连接点，提升泄漏风险，这类135度带法兰侧通的管接头结构，正是针对这类紧凑布设场景开发的专用连接件。从实际应用场景来看，这类接头常出现在液压泵站的出油管路、化工介质输送的分支管路、车用散热系统的冷却液管路以及小型气动设备的气路布设中，能够在单一部件上实现管路135度转向同时引出侧向通路，减少管路中接头的使用数量，降低管路系统的泄漏点，同时压缩整体管路的占用空间，适配设备内部局促的安装环境。

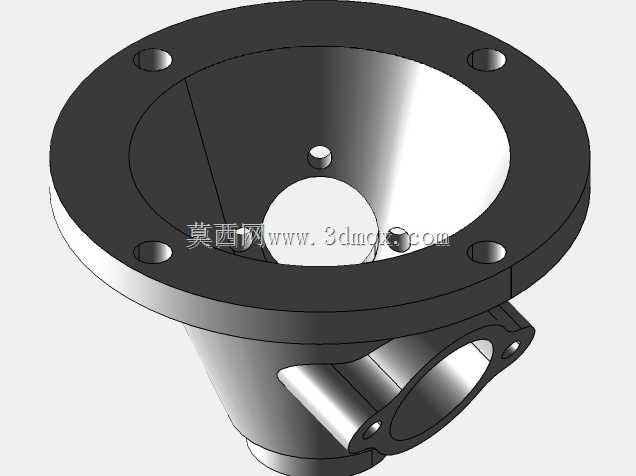

　　从功能特性上看，该接头顶端采用圆形法兰连接结构，法兰端面上均匀分布4个螺栓安装孔，能够通过螺栓与对应规格的法兰端实现刚性密封连接，这种法兰连接形式能够承受较高的管路压力，相比卡套、快插等连接形式，在中高压流体输送场景下的密封可靠性更强，适合长期固定安装的管路系统使用。接头主体为锥形过渡结构，从法兰端向下逐渐收窄，同时在锥形段的侧面引出一个侧向的连接端口，侧向端口同样带有两个安装孔位，可对接对应规格的管路或外接检测元件，实现主通路流体的转向输送同时，引出分支通路完成分流、压力检测或者介质取样等功能。接头内部的流道做了顺滑过渡处理，没有直角突变结构，能够减少流体在转向过程中的阻力损失，降低流体湍流的产生，避免管路在输送过程中出现异常振动或者噪音，提升管路系统运行的稳定性。

　　从设计思路层面分析，这类接头的结构设计首先围绕安装空间的适配性展开，将135度转向与侧通功能集成在单一零件上，省去了传统布设中需要的一个135度弯头和一个三通接头，同时减少了两处密封连接面，不仅降低了采购和装配成本，也减少了后期运维中可能出现的泄漏故障点。法兰端的螺栓孔采用均匀分布设计，能够适配不同安装角度的对接需求，安装时无需刻意调整法兰周向位置，只要螺栓孔对齐即可完成安装，降低现场装配的对位难度。侧向引出的端口位置经过反复校核，确保在接头安装完成后，侧向端口留有足够的操作空间，方便对接管路或者安装检测仪表，不会与周边的其他管路或者设备结构产生干涉。接头锥形主体的壁厚设计经过强度校核，在满足额定工作压力要求的前提下尽可能缩减壁厚，控制零件整体重量，同时避免材料的不必要浪费，兼顾结构强度与制造成本。

　　关于外形尺寸与安装边界，该接头的法兰端外径根据适配的管路通径匹配对应标准法兰尺寸，4个安装孔的孔位分布符合对应压力等级的法兰标准，能够直接与同规格的标准法兰实现互换对接，无需额外加工转接件。接头主体的轴向长度经过优化，在保证内部流道顺滑过渡的前提下尽可能压缩轴向尺寸，减少安装后接头在管路轴向方向的占用空间，适合轴向安装空间受限的布设场景。侧向端口的中心轴线与主通路的135度转向段轴线垂直，侧向端口的安装面为平面结构，能够适配平面密封或者O型圈密封的连接形式，端口的两个安装孔孔距符合常规管接头的安装尺寸标准，可直接对接标准规格的硬管、软管接头或者检测仪表。安装时需要注意，法兰端与对接面之间需要根据输送介质的特性选择对应的密封垫片，螺栓紧固时需要采用对角紧固的方式，保证法兰面受力均匀，避免因局部压力过大导致密封失效或者法兰变形；侧向端口对接时同样需要保证密封面贴合到位，避免分支通路出现泄漏。另外在管路布设时，需要预留出接头侧向端口的操作空间，尤其是后续需要在侧向端口安装阀门或者检测元件的场景，要保证周边有足够的扳手操作空间，方便后期的拆装与维护。这类集成式的管接头结构，相比分体式的接头组合，在紧凑空间的管路布设中有着明显的应用优势，能够帮助设计人员在有限的设备空间内完成复杂管路的布设，同时提升管路系统的整体可靠性。
