可调式圆柱工件定位夹持工装结构

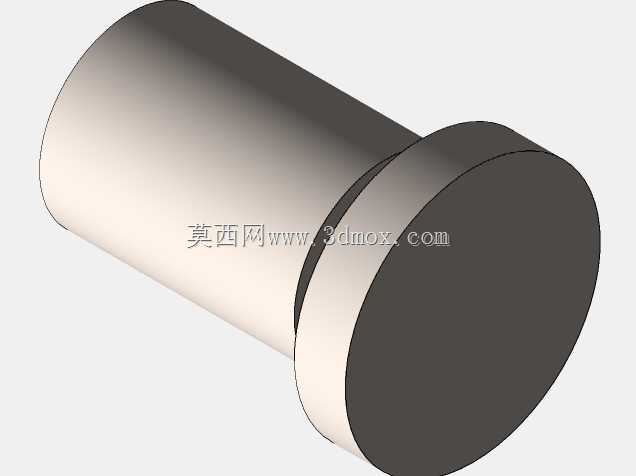

　　在中小批量机加工、装配检测工位上，这类圆柱类工件的夹持定位一直是容易被忽略却影响工序效率的环节——很多现场直接用台钳加V型块凑合用，遇到不同直径的圆柱工件就得反复垫铜皮、调整钳口行程，同轴度找正时间往往比实际加工时间还长，这款可调式圆柱夹持结构就是针对这类场景做的定向优化。从实际使用场景来看，它既可以单独作为工位夹具固定在工作台T型槽上，用于圆柱销、小型轴类、木质或金属圆柱坯料的铣削、钻孔、端面打标工序，也可以集成到自动化生产线的上料定位工位，配合机械手完成圆柱工件的姿态校正与夹持固定，相比通用台钳，它的夹持对中性更好，不会出现圆柱工件装夹后轴线偏移的问题。

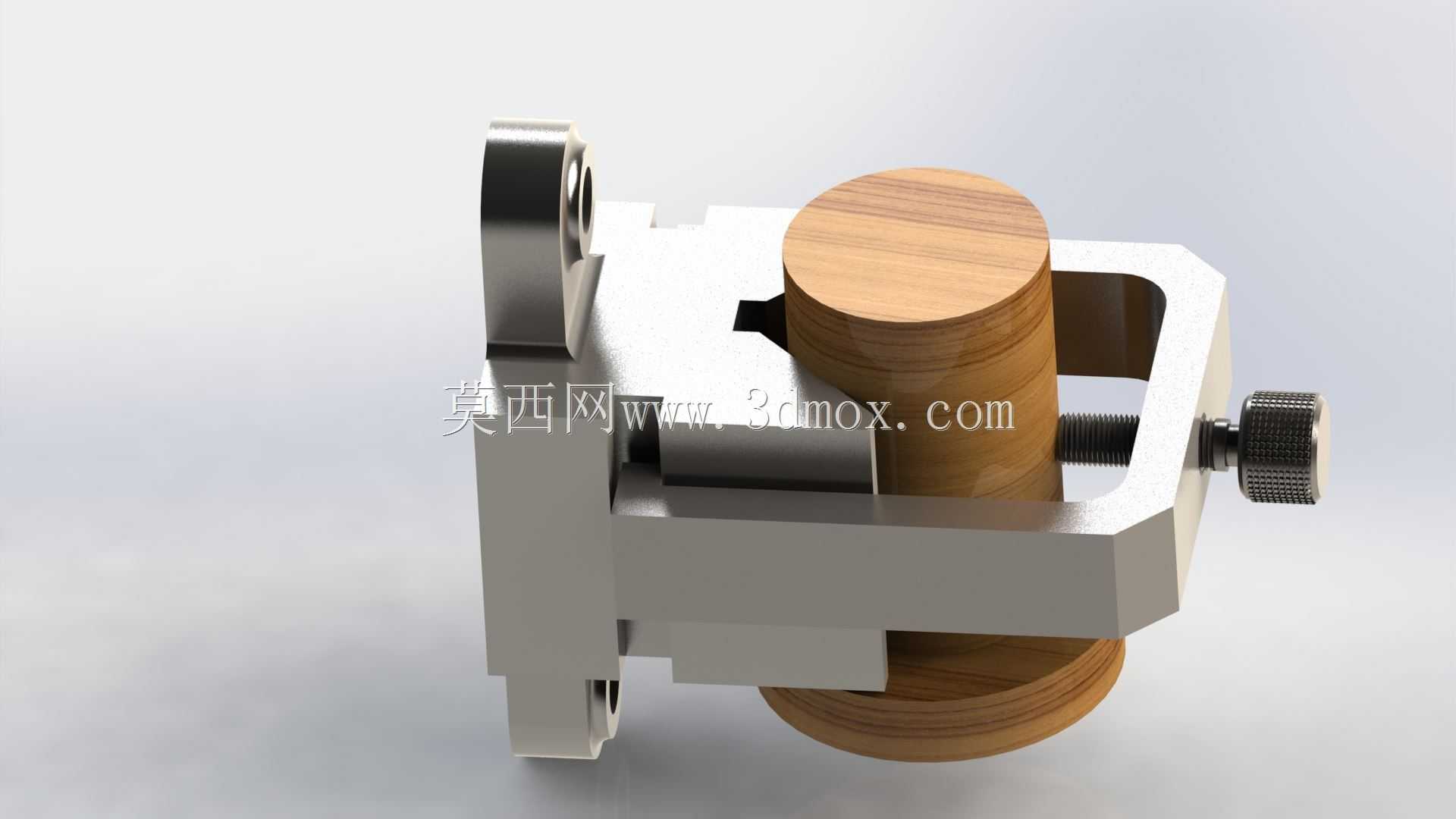

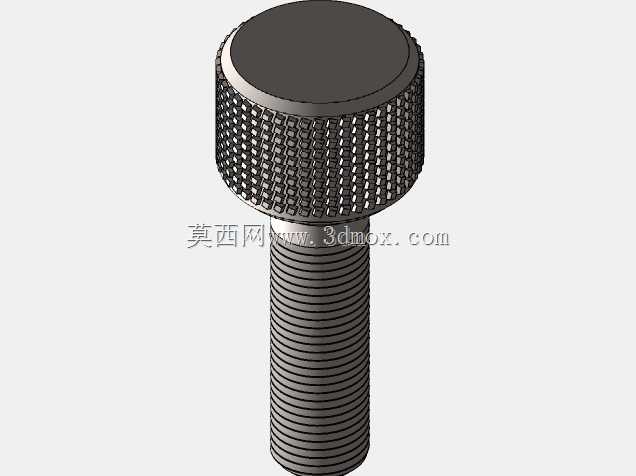

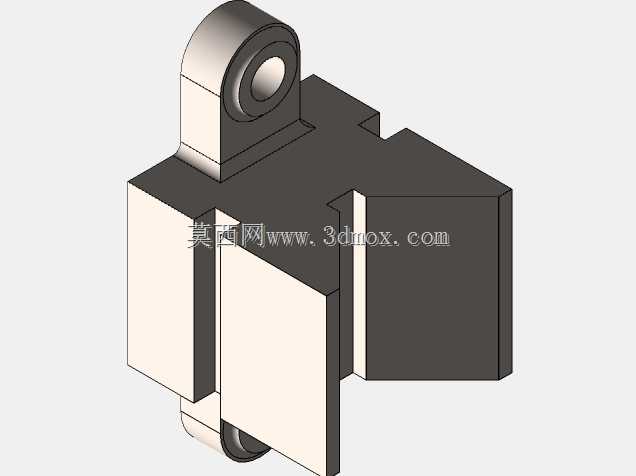

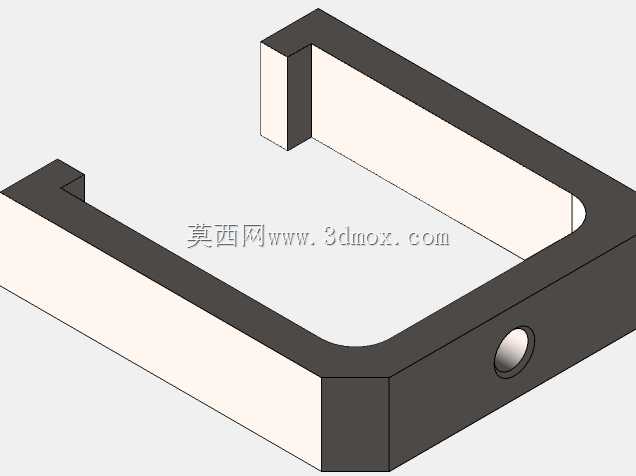

　　从功能特性上拆解，这款夹持结构采用侧推式螺杆锁紧设计，带滚花的调节旋钮可以徒手操作，不需要额外搭配扳手就能完成工件的锁紧与松脱，旋钮端的螺纹采用细牙传动，锁紧行程控制精度可以到0.1mm级别，既能保证足够的夹持力避免加工过程中工件窜动，也不会因为锁紧力过大夹伤软质工件表面——比如图中演示的木质圆柱坯料，装夹后表面没有明显压痕，这点对有色金属、非金属圆柱工件的加工尤其友好。夹持座的主体采用框架式镂空结构，不是整块实体钢料铣削出来的，在保证结构刚性的前提下大幅降低了整体重量，侧面的安装耳座带沉头安装孔，可以直接通过内六角螺丝固定在工装基板或者工作台上，安装孔的位置公差控制在±0.02mm，重复安装的时候不需要重新找正基准。

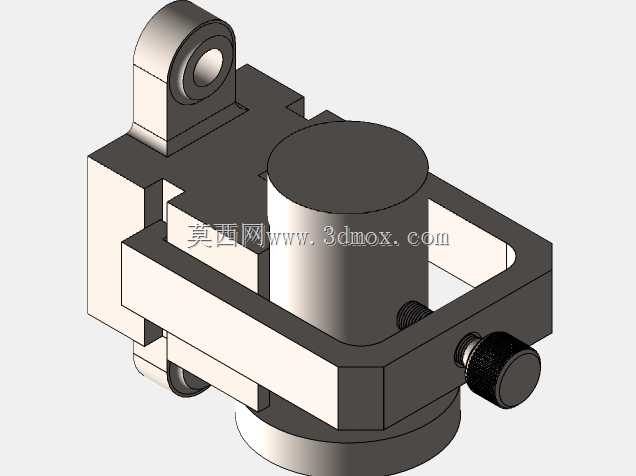

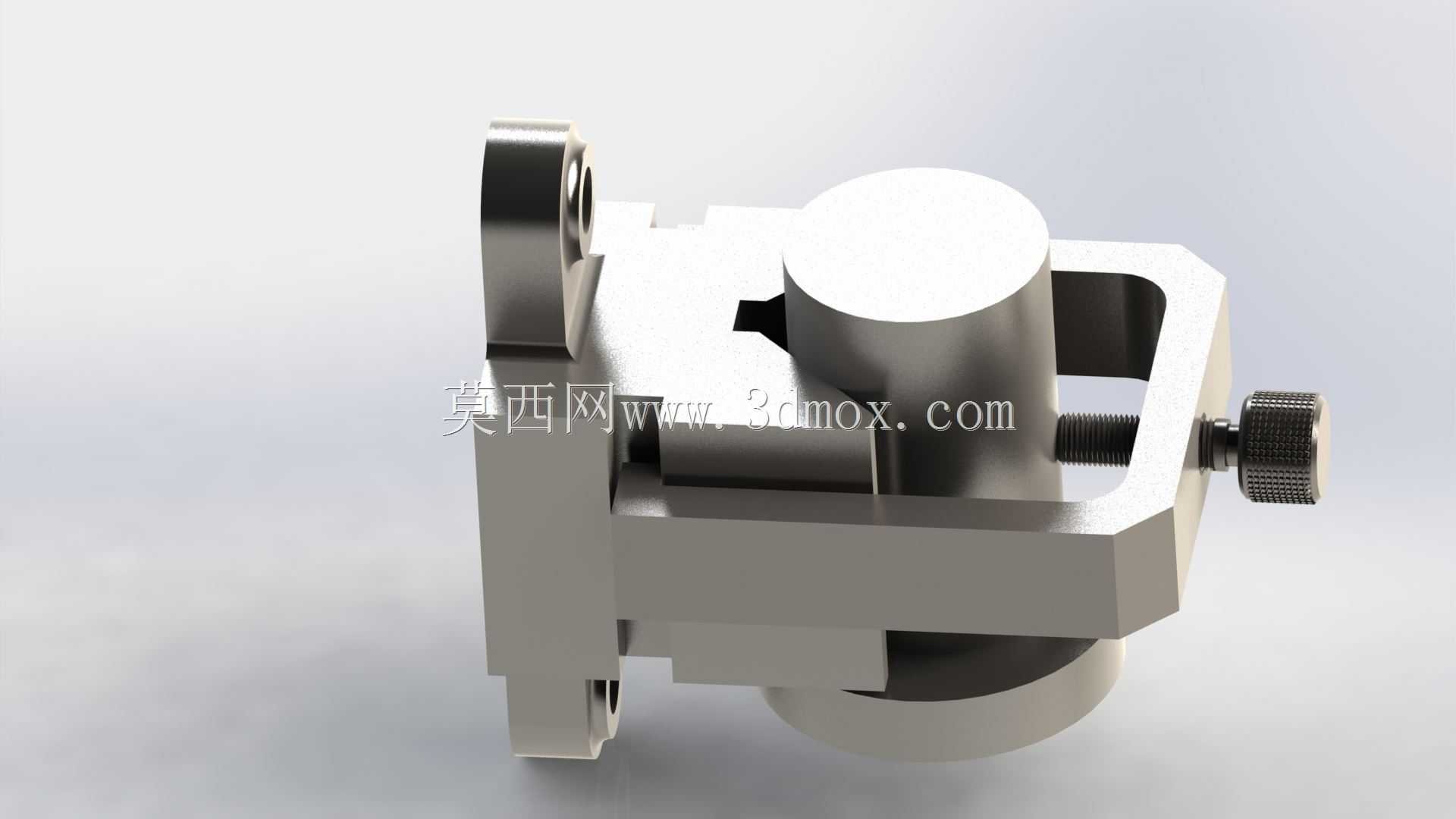

　　设计思路上，这款结构没有追求复杂的自定心结构，而是采用固定V型定位面加侧推锁紧的组合，固定侧的定位面做了90度V型开口，不管是直径在适配范围内的哪一种圆柱工件，放上去之后轴线都会自动落在V型面的中心线上，侧推块的端面做了和圆柱面匹配的弧形接触面，接触面积比平端顶丝大3倍以上，锁紧的时候压强分布更均匀，不会把工件顶出凹痕。框架的内侧预留了足够的避让空间，圆柱工件装夹之后上下两端都可以伸出夹具本体，方便对工件的上下端面进行加工或者检测，不会出现夹具干涉刀具或者检测探头的问题。

　　安装边界与尺寸适配方面，这款夹具的整体安装 footprint 控制得非常紧凑，本体宽度不到120mm，高度不到100mm，不会占用过多的工作台面空间，侧推螺杆的最大行程是25mm，可以适配直径从15mm到40mm之间的各类圆柱工件，覆盖了绝大多数小型轴类、圆柱坯料的装夹需求。安装耳座的孔距是标准的90mm，和常见的小型工装基板孔系完全匹配，不需要额外做转接板就能直接安装。锁紧螺杆的轴线和V型定位面的中心等高，锁紧的时候作用力直接作用在工件的中心高度位置，不会产生倾覆力矩，就算是夹持长度比较短的圆柱工件，也不会出现工件翘起、偏斜的问题。

　　从实际使用的细节来看，这款夹具的所有活动部件都做了防尘处理，螺杆和本体之间加了铜质衬套，长期使用不会因为铁屑、粉尘进入螺纹副出现卡滞的问题，滚花旋钮的表面做了防滑纹理，手上沾了切削液的时候也能轻松拧动，不需要额外加力杆。夹持座的主体表面做了氧化处理，耐磨耐腐蚀，车间日常使用不容易生锈，维护起来非常简单，定期给螺杆加一点润滑脂就能长期保持顺畅的调节手感。相比市面上常见的自定心卡盘，这款夹具的成本只有同规格卡盘的三分之一，装夹速度更快，对小直径圆柱工件的适配性更好，非常适合小型加工工位、教学实训场景以及非标自动化设备的集成使用。
