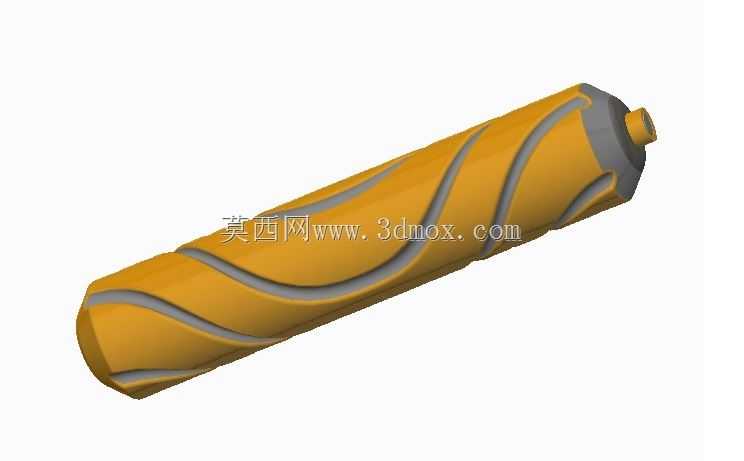

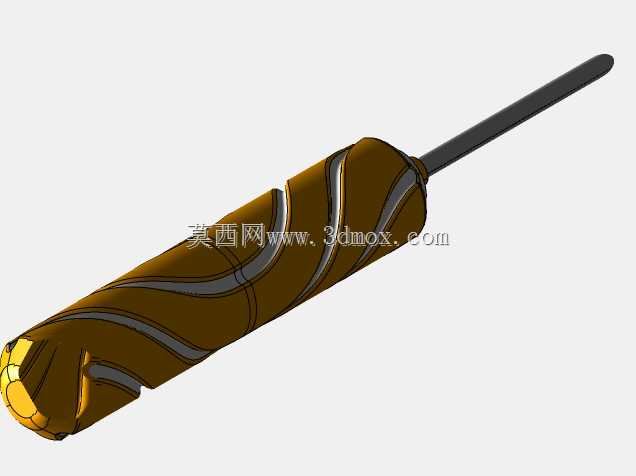

带螺旋沟槽滚筒式动压承载回转构件

　　这类带螺旋沟槽的滚筒式动压承载构件，在连续输送、物料卷绕、带式传动系统中应用十分广泛，从冶金产线的带料输送辊道，到印刷包装设备的导料滚筒，再到纺织机械的卷绕辊，都能见到这类结构的身影。它的核心作用是在回转过程中，依托表面的螺旋沟槽结构，配合接触的柔性带材或者润滑介质，形成稳定的动压承载效应，避免接触面出现干摩擦、局部应力集中的问题，同时还能在运转过程中引导接触面的杂质、多余润滑脂沿沟槽排出，减少异物卡滞、表面划伤的故障概率。

　　从实际工况适配角度看，这类构件的设计首先要匹配安装位的跨距要求，两端的轴头直径需要和配套的轴承座内孔公差保持一致，通常轴头采用过渡配合公差，既保证装配时的定位精度，也方便后期维护拆卸。滚筒主体的外径尺寸，需要根据配套输送带或者卷绕材料的最小弯曲半径确定，避免曲率过小导致带材出现不可逆的弯折疲劳，表面螺旋沟槽的导程、槽深、槽宽参数，要结合实际运行线速度调整：线速度较高的工况下，沟槽导程适当加大，减少沟槽对接触面的周期性冲击；如果是需要带动粘性物料输送的场景，槽深可以适当增加，提升沟槽的排屑、导料能力。

　　设计过程中，首先要确定构件的额定承载载荷，根据两端支撑的跨距计算滚筒主体的壁厚，避免满载时出现挠曲变形，影响回转精度。表面的螺旋沟槽采用等导程设计，加工时要保证沟槽的圆角过渡，避免出现尖锐棱边，防止运转过程中割伤接触的带材表面。两端的轴肩位置要做退刀槽设计，方便轴承、密封件的安装定位，轴端的中心孔作为加工基准，要保证两端中心孔的同轴度，否则会导致滚筒运转时出现径向跳动，引发整机振动、带材跑偏的问题。

　　在安装边界上，这类构件的轴向定位需要预留一定的热胀间隙，因为长时间连续运转时，滚筒本体和轴头会因摩擦生热出现轴向伸长，如果两端完全锁死，会导致轴承承受额外的轴向载荷，缩短轴承使用寿命。安装时要保证两端支撑轴承座的安装面共面，且轴线与配套输送辊道的相邻辊筒轴线保持平行，否则会导致带材在运转过程中出现跑偏、边缘磨损的问题。另外，表面螺旋沟槽的旋向要根据实际安装位置确定，双向输送的工况下可以采用左右对称的人字沟槽设计，保证正反转时都能起到均匀排导、动压承载的作用；单向运转的工况下，沟槽旋向要匹配运转方向，让沟槽在转动时能将接触面的异物导向设备两侧的收集位，避免杂质卷入滚筒和带材的接触面之间。

　　从功能特性上看，这类动压滚筒相比光面滚筒，在相同接触压力下，能依托沟槽形成的微型动压油膜或者气膜，降低接触面的摩擦系数，减少运转时的功率损耗，同时沟槽结构还能增加接触面的散热面积，降低长时间运转的温升，避免带材因高温出现老化、粘连的问题。在重载输送工况下，还可以在滚筒内部加装加强筋，提升筒体的径向刚度，减少重载下的筒体变形，保证整个幅宽方向上的接触压力均匀，避免出现局部压力过大导致带材局部磨损过快的问题。
