工业管路集成阀组过滤输送单元结构

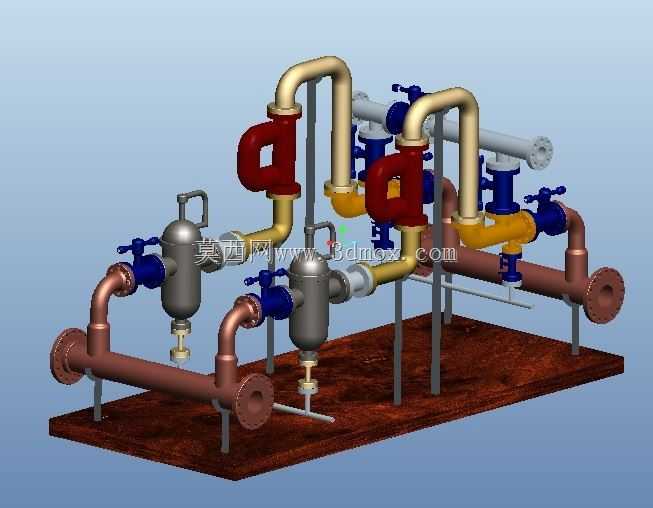

　　这套管路集成结构主要面向中小型化工流体输送、车间循环水支路、洁净介质预处理这类工况做适配，日常运行中承担介质输送、杂质拦截、通断调节、流向切换的核心作用，区别于零散拼接的现场管路，所有阀件、过滤装置、连接管路都在统一底座上完成预组装，能大幅减少现场安装的配管工作量，降低现场焊接、拼接带来的密封泄漏风险。从结构布局来看，整套单元采用撬装式底座设计，底座采用加厚型钢焊接成型，所有支撑立柱都与底座做满焊固定，能承受管路充压后的振动与重量载荷，安装时仅需要对接进出口的法兰接口即可完成就位，不需要额外做复杂的管路支撑校准。管路部分做了明确的功能分区，紫铜材质的主输送管路负责大流量介质的通流，黄铜材质的支路管路负责过滤后的洁净介质导出，

　　不同材质的管路搭配既兼顾了主路的耐压抗冲击性能，也利用黄铜的耐蚀特性降低支路长期接触洁净介质的锈蚀概率。两套立式过滤装置对称布置在底座中部，过滤器下端设置排污阀结构，日常维护时不需要拆解主路管路，仅需要打开下端排污口即可完成积存杂质的排放，过滤器进出口都设置了独立的截止球阀，单台过滤器需要拆检清洗时，可以关闭对应前后阀门切换到另一路运行，不会造成整条输送管线的停机。管路上配置的多组手动球阀，分别负责主路通断、支路切换、排污控制、流量微调的功能，所有阀门的手轮都朝向操作侧预留了足够的操作空间，现场操作人员不需要探身到管路间隙里就能完成阀门的开关操作，避免操作空间不足带来的安全隐患。进出口端都采用标准法兰连接结构，法兰的密封面、

　　螺栓孔距都匹配通用工业管路的标准尺寸，能直接和现场同管径的管线对接，不需要额外做转接件加工。设计阶段充分考虑了安装边界的控制，整套单元的横向宽度控制在常规车间管线支墩的适配范围内，竖向高度避开了车间常见的桥架、其他管线的敷设高度，底座上的固定孔位按照通用安装间距做预留，不管是落地安装还是架设在管廊支架上都能直接固定。管路的弯头位置都采用大曲率半径的成型弯头，减少介质流动时的局部阻力，降低输送过程中的压力损失，不同管径的管路衔接处都采用渐变过渡结构，避免管径突变带来的介质紊流、振动问题。所有管路的连接位置，除了法兰密封结构外，螺纹连接部位都预留了密封件安装槽，装配时可以适配四氟垫片、金属缠绕垫等不同密封件，满足不同压力、

　　不同介质属性的密封需求。撬装底座上还预留了吊装孔位，整套单元组装完成后可以直接通过吊装孔整体转运，不需要拆分部件，运抵现场后能快速完成就位对接。从实际使用的角度，这种预集成的管路单元比现场零散配管的一致性更好，所有管路的平行度、阀门的操作角度、过滤器的安装垂直度都在厂内装配时完成校准，不会出现现场配管常见的别劲、密封面错位、阀门操作干涉这类问题。针对不同的介质工况，这套结构也可以灵活调整部件材质，比如输送腐蚀性介质时可以将铜质管路更换为不锈钢材质，高压工况下可以更换更高压力等级的法兰与阀门，整体的布局框架不需要做大幅改动，就能适配不同的使用场景。
