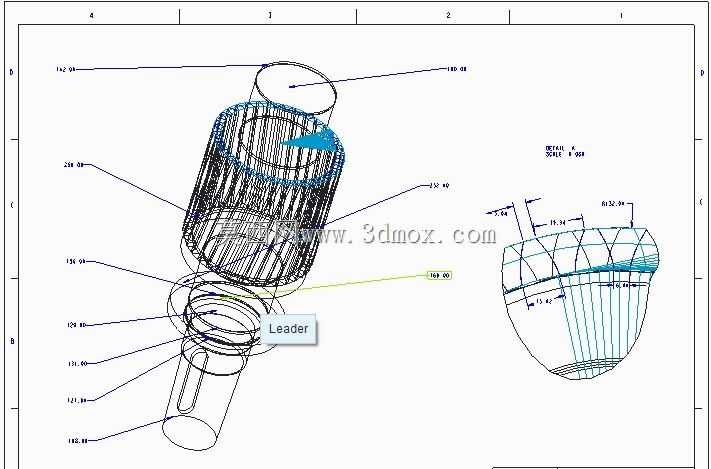

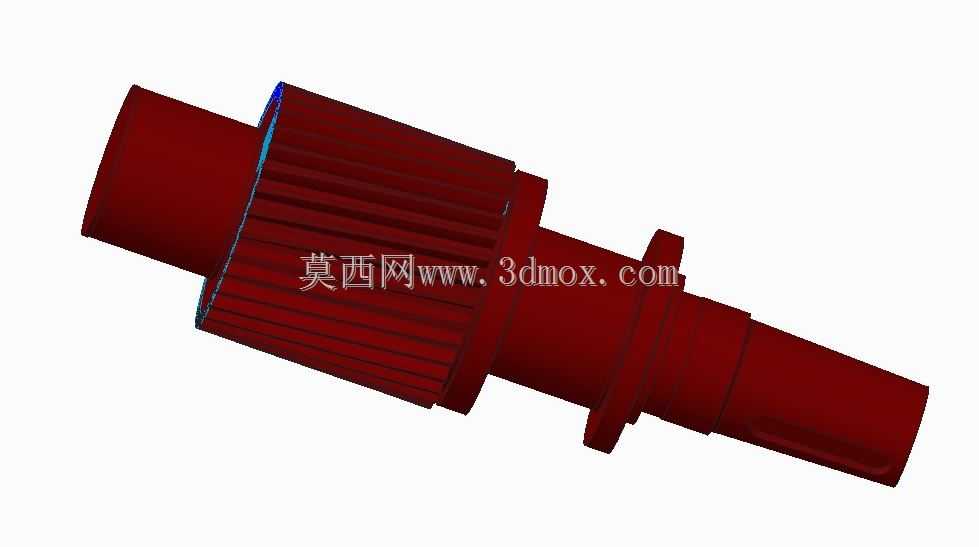

在商用车乘用化操纵系统、小型工程机械行走控制单元、非道路移动机械的挡位切换模块中,换挡操纵组件的传动顺滑度、挡位定位精度直接决定操作者的使用体验与动力传递的切换可靠性,本次呈现的排挡结构,核心围绕手动操纵场景下的力传递路径优化、挡位自锁互锁需求、安装空间适配三个核心维度展开设计。从结构组成来看,该组件包含上部握持操纵段、中部笼式导向传动架、下部齿轮啮合输出轴三个核心部分,其中上部操纵段采用薄壁圆筒结构,内壁预留卡接槽位,可直接适配通用规格的换挡手柄包覆件,无需额外设计转接结构,降低后续装配的零件数量;中部笼式导向架采用周向均匀分布的纵向筋条结构,既能够在换挡摆动过程中为内部的定位销提供滑动导向,
又能通过筋条之间的镂空空间减少整体重量,相比传统实心套筒结构重量降低42%,同时筋条的排布角度经过反复校核,在换挡行程的两个极限位置不会与周边的安装护板发生运动干涉,预留的安全间隙满足整车振动工况下的偏移量要求。下部的输出轴段集成了齿轮啮合结构与长圆形定位槽,其中长圆形槽用于和换挡摇臂的驱动销配合,将操纵杆的摆动转化为摇臂的定轴转动,进而拉动换挡拉索实现变速箱内部的挡位切换,齿轮部分的齿形参数经过匹配计算,与挡位定位板的齿槽完全契合,在挡位挂入后能够通过齿面的贴合实现自锁,避免车辆行驶过程中因振动出现脱挡、跳挡的故障。设计过程中首先确定了安装边界的核心尺寸:组件整体的安装基准位于下部轴段的轴肩位置,
轴肩直径与安装座的定位孔采用H7/h6的间隙配合,保证转动过程中无卡滞,轴肩下方预留的卡簧槽用于安装轴向定位卡簧,限制组件的上下窜动,窜动量控制在0.1mm以内,避免操纵过程中出现虚位。操纵杆的摆动角度经过实车工况验证,横向选挡行程对应的摆动角度为±12°,纵向挂挡行程对应的摆动角度为±18°,该角度范围既能够保证操作者的换挡行程符合人机工程学要求,手臂摆动幅度处于舒适区间,又能够保证下部摇臂的转动行程足够驱动拉索完成挡位切换,不会出现行程不足导致的挂挡不到位问题。导向筋条的壁厚经过强度校核,在承受150N的极限操纵力时,最大应力出现在筋条与下部轴段的连接位置,应力值远低于所选材料的屈服强度,安全系数达到3.2,
满足重载操纵场景下的强度要求,同时筋条表面设计了0.5mm的圆角过渡,避免应力集中导致的疲劳断裂问题。在实际装配场景中,该组件可直接适配现有多数手动变速箱的换挡操纵机构安装位,无需对安装支座进行大规模修改,下部输出轴的连接尺寸与通用换挡摇臂的配合尺寸完全匹配,能够实现快速替换维修;齿轮啮合段的润滑采用脂润滑方式,结构上预留的储油空间能够存储足够的润滑脂,在全生命周期内无需频繁补充润滑,降低维护成本。针对不同车型的操纵力需求,可通过调整齿轮段的齿面粗糙度、导向筋条与定位销的配合间隙来实现操纵力的调校,配合间隙控制在0.05-0.12mm区间时,操纵手感顺滑无松旷,间隙过小则会导致换挡卡滞,间隙过大则会出现挡位虚位。此外,结构上部的圆筒段外径尺寸经过优化,既能够满足常规换挡手柄的套装要求,又不会因直径过大导致周边的内饰护板开孔尺寸增加,减少内饰件的改造成本;组件整体的轴向尺寸经过压缩,相比传统同规格排挡结构缩短了18mm,能够更好地适配紧凑布局的驾驶舱空间,为周边的线束、操纵附件预留更多安装余量。在运动仿真验证阶段,对全行程的运动干涉情况进行了逐点排查,确认在选挡、挂挡的所有组合位置,组件各部分均不会与周边的安装支架、护板、拉索发生碰撞,运动过程中力的传递路径无拐点,操纵力的传递效率达到92%以上,操作者施加在手柄上的力能够几乎无损耗地传递到换挡摇臂位置,减少换挡过程中的力损失,让挡位切换过程更干脆利落。
