直齿圆柱齿轮传动件三维结构设计

　　在常规机械传动系统的布局设计中，直齿圆柱齿轮是平行轴传动场景下应用覆盖范围极广的基础零件，从普通的轻工输送设备、小型机床进给机构，到农用机械的动力分配单元、通用减速机的一级传动副，都能见到这类零件的应用。这类齿轮的核心作用是在两根轴线保持严格平行的轴系之间，完成旋转运动与扭矩的稳定传递，相比斜齿圆柱齿轮，它不存在轴向分力的额外负载，对支撑轴承的轴向承载要求更低，安装调试的容错空间也更适配常规工业场景的装配条件。

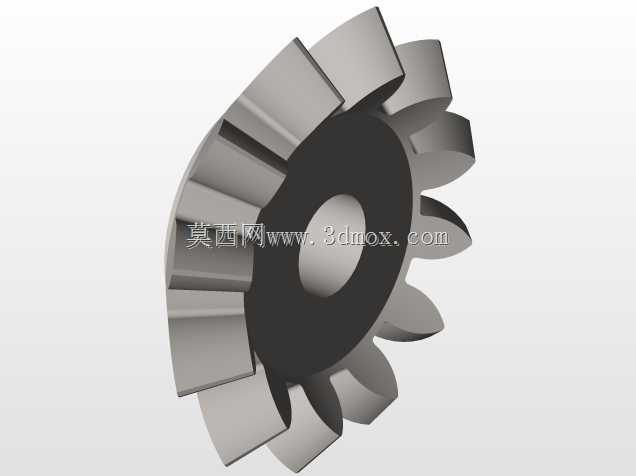

　　从结构设计的逻辑来看，这个齿轮的建模过程完全遵循机械设计的实际工程逻辑，首先确定的是齿部的核心参数，齿廓采用标准渐开线齿形，建模时先通过齿廓方程生成单个轮齿的截面轮廓，再通过圆周阵列完成全部轮齿的构建，轮齿与轮毂之间的辐板部分做了等厚设计，兼顾了结构强度与零件自重的平衡，中心的轴孔是与传动轴配合的核心安装面，孔壁的尺寸公差需要根据配合等级选定，通常过渡配合的选型能够兼顾传动时的同轴度要求与装配的便捷性。

　　实际选型应用时，首先要确认的是安装边界尺寸：齿轮的齿顶圆直径决定了传动副的中心距范围，两个配对齿轮的中心距误差需要控制在公差允许范围内，否则会出现齿侧间隙过大导致传动冲击，或是间隙过小出现卡齿、磨损加剧的问题；齿宽参数直接影响齿轮的承载能力，齿宽越大，单齿承受的接触应力越小，但同时对轴系的平行度误差更敏感，一旦两轴出现微小的偏斜，就会导致轮齿沿齿宽方向受力不均，出现局部偏磨的问题。轮毂部分的轴向长度需要与轴上的安装位长度匹配，通常轮毂长度略大于配合轴径的1.2倍，能够保证传动时的连接稳定性，避免齿轮在轴上出现晃动。

　　在实际工况适配层面，这类直齿圆柱齿轮更适合中低速、载荷平稳的传动场景，因为直齿的啮合过程是整个齿宽同时进入啮合、同时退出啮合，传动过程中的冲击、噪声会比斜齿轮更明显，高速工况下的振动问题会被放大，所以在转速超过一定阈值的传动场景中，通常不会优先选用这类结构。建模时特意还原了轮齿根部的圆角过渡，这个细节在实际生产中至关重要，齿根位置是轮齿弯曲应力集中的区域，合理的圆角半径能够大幅降低应力集中系数，避免齿轮在承受冲击载荷时出现齿根断裂的失效问题。辐板与轮齿、轮毂的连接位置也做了小圆角过渡，避免机加工过程中出现应力集中的薄弱点，同时也能减少热处理过程中的变形开裂风险。

　　从装配适配的角度来说，这个齿轮的中心轴孔可以根据实际需求设计键槽结构，通过平键实现与轴的周向固定，传递额定扭矩；如果是用于高精度传动场景，也可以采用花键连接的结构，进一步提升同轴度与承载能力。齿轮的端面需要与轴的定位台阶贴合，保证安装后齿轮的端面跳动量在允许范围内，避免运转时出现轴向窜动影响啮合精度。在日常维护的场景中，这类直齿齿轮的润滑要求相对简单，采用油脂润滑或者喷油润滑都能满足需求，因为不存在斜齿的轴向泵油效应，润滑脂的保持性更好，在一些开式传动的场景中也能稳定工作。

　　建模过程中对齿面的建模精度做了严格控制，渐开线齿廓的采样点足够密集，能够还原真实的齿形曲率，保证后续做运动仿真时，啮合过程的接触应力分析、传动比验算都能得到贴近实际工况的结果，不会因为齿形失真导致仿真结果出现偏差。对于结构设计从业者来说，这类基础传动件的建模不能只追求外形相似，每一个结构尺寸的设定都要对应实际的工程需求，比如齿顶高、齿根高的比例，齿侧间隙的预留，都是要结合实际加工工艺、工况载荷来确定的，单纯的外形复刻无法支撑后续的工程化应用。
