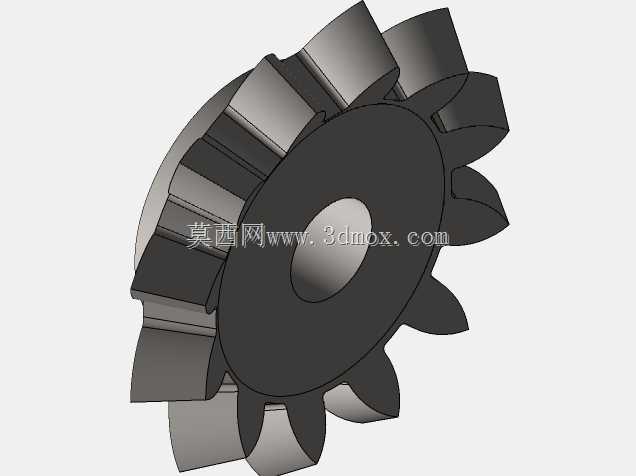

ISO标准直齿锥齿轮传动结构

　　在各类相交轴动力传递场景中，直齿锥齿轮是应用极为广泛的基础传动零件，这款遵循ISO标准设计的直齿锥齿轮，主要适配两轴垂直相交的传动布局，常见于差速机构、机床进给传动箱、小型农机传动单元、轻工设备转角动力传输工位，能够在轴线呈90度交错的安装场景下完成旋转运动与扭矩的稳定传递。从实际工况适配来看，这类直齿锥齿轮的齿形采用直齿渐开线锥面设计，相比螺旋锥齿轮，它的加工门槛更低，装配调整难度更小，在中低速、中等载荷的传动场景下具备极高的性价比，不需要复杂的轴向力抵消结构，支撑轴承的选型也更简单，非常适合对传动平稳性要求不是极端严苛、但对成本控制和装配维护便捷性有要求的设备场景。设计过程中，首先要明确的是安装距这个核心边界参数，

　　它直接决定了配对齿轮的啮合间隙与接触斑点位置，背锥面的加工基准与轴孔的同轴度公差需要严格控制，否则装配后会出现偏载、齿面局部磨损过快的问题。这款齿轮的轴孔采用光滑通孔设计，可通过平键与传动轴实现周向固定，轮毂端面的厚度经过校核，能够满足额定扭矩下的挤压强度要求，不会出现键槽侧壁压溃的失效问题。齿部的参数设计严格遵循ISO锥齿轮标准，分锥角、齿顶高系数、顶隙系数都采用通用标准值，保证了同参数下的互换性，不需要单独定制配对件，设备维护时可以直接采购同规格标准件替换，大幅降低停机维护成本。从外形结构来看，轮齿沿锥面均匀分布，齿宽长度控制在合理范围内，避免齿长过长导致小端齿厚过薄、强度不足的问题，同时齿宽也不会过短，保证足够的啮合接触面积，

　　满足额定载荷下的接触强度要求。齿顶的倒角处理充分考虑了装配时的啮合导入需求，也能去除加工毛刺，避免装配过程中齿面磕碰伤。在实际选型应用时，需要注意配对齿轮的安装距累计误差，装配时要通过调整垫片厚度来保证齿侧间隙在合理区间，接触斑点要沿齿长、齿高方向分布在中部区域，避免出现边缘接触。这类直齿锥齿轮不适合高速重载的传动场景，因为直齿啮合时是全齿宽同时进入和退出啮合，冲击和噪声相比螺旋锥齿轮更大，在转速超过1500rpm的工况下需要做动平衡校验，同时要保证润滑充分，采用脂润滑或者飞溅润滑都可以适配，齿面的粗糙度要求也需要匹配工况，载荷越大的场景齿面粗糙度要求越高，以减少啮合磨损、提升使用寿命。很多入门结构设计人员在做锥齿轮选型时，

　　容易忽略安装距的尺寸链校核，只关注模数和齿数，最后装配时出现啮合干涉或者间隙过大的问题，这款标准齿轮的安装基准面、轴孔、背锥的相对位置都做了明确的尺寸约束，建模时严格按照分锥顶点与两轴线交点重合的原则搭建特征，所有齿形的渐开线都沿背锥展开生成，保证齿形的准确性，导入装配环境后可以直接做啮合运动仿真，不会出现齿面干涉的问题，能够直接用于工程图导出、数控加工编程或者3D打印样件验证。在小型输送线的转角传动工位、手动操作的机械传动机构、阀门的转角驱动结构中，这类标准直锥齿轮的应用占比很高，它不需要复杂的支撑结构，整体占用空间小，传动比固定，能够精准传递转角位移，在分度机构中也能保证传动精度，只要安装调整到位，正常工况下的使用寿命可以达到上万小时，维护成本极低。
